电动滑板轮组同步带轮结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1194072
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计
  • 电动滑板轮组同步带轮结构设计

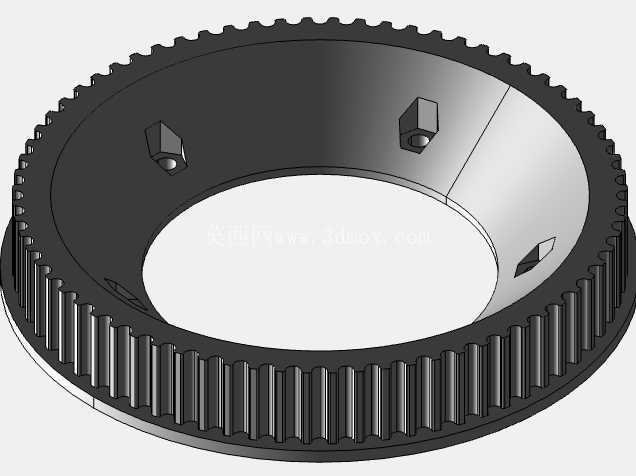

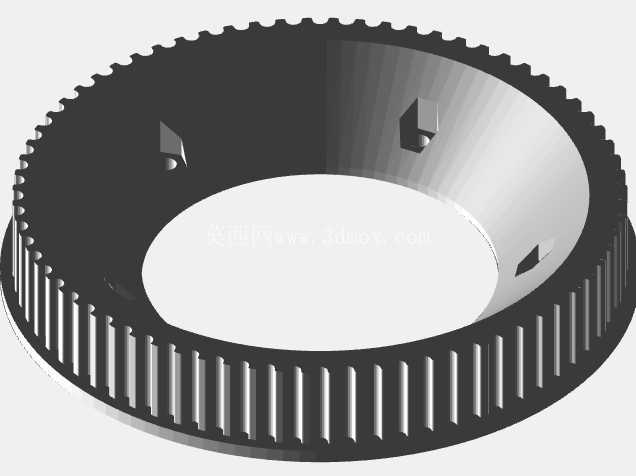

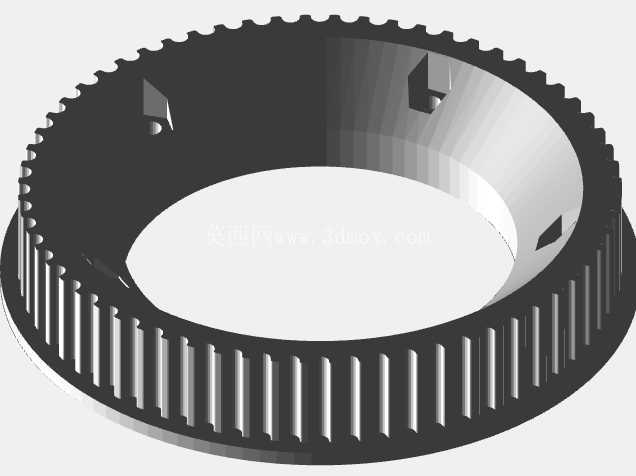

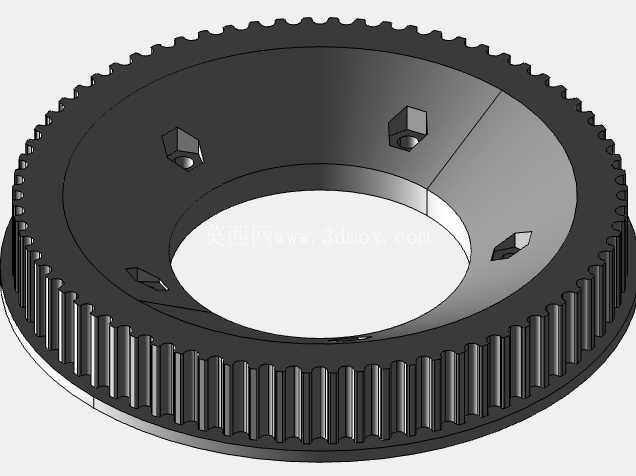

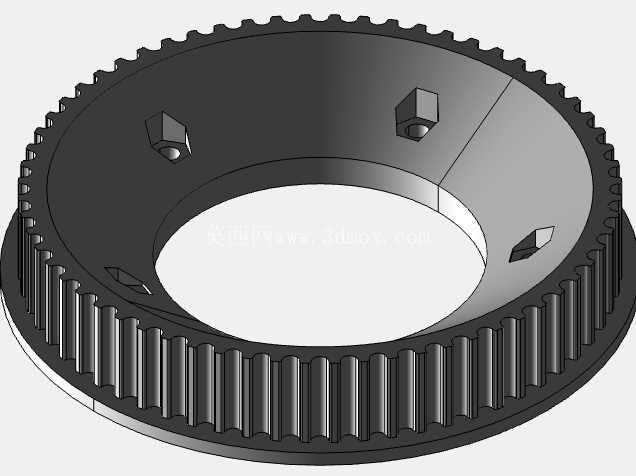

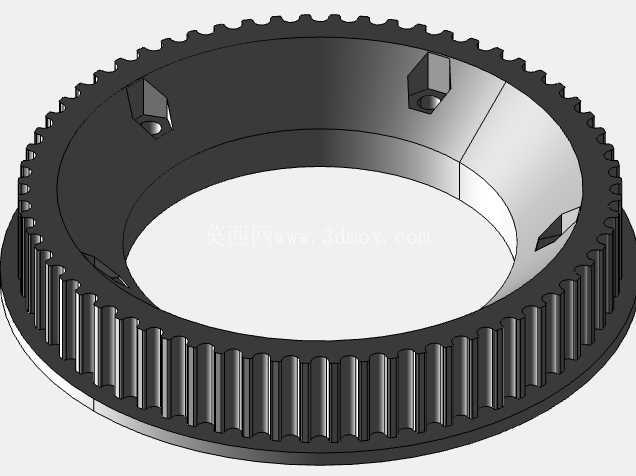

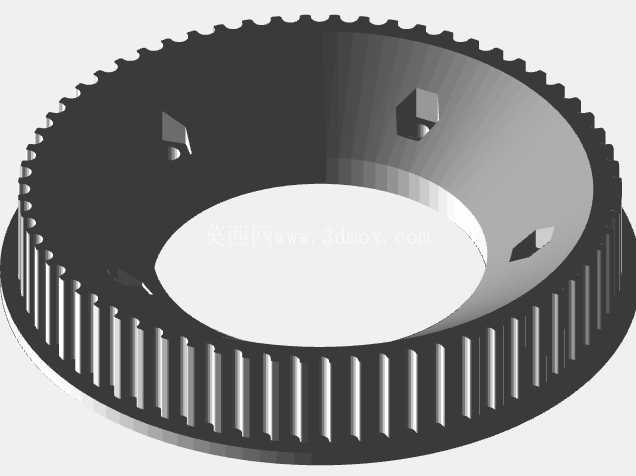

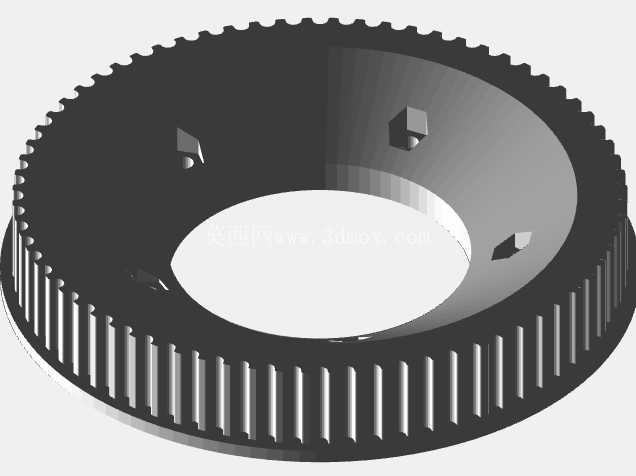

  从结构设计来看,带轮采用内齿圈与外同步齿一体化的环形结构,外圈的齿形完全匹配HDT5规格的同步带,齿距精度控制在同步带传动的标准公差范围内,能保证和皮带啮合时无侧隙偏差,避免高速滑行时出现跳齿、丢转的问题,针对Trampa与MBS两款主流山地滑板的轮毂安装基准,带轮内侧设计了对应的定位凸台与安装孔位,三个均布的嵌入式安装座直接对应轮毂上的固定点位,不需要额外加装转接法兰,装配时可以直接贴合轮毂安装面,通过内六角螺栓完成锁紧,既减少了装配环节的累计公差,也能降低轮组整体的重量,避免多余转接件带来的转动惯量提升,影响滑行时的动力响应。这款同步带轮主要适配电动滑板的轮组传动系统,是皮带传动方案里的核心从动部件,直接和轮毂装配为一体,承担动力传递、扭矩输出的作用,区别于传统的齿轮啮合传动,同步带传动本身具备缓冲吸振的特性,在电动滑板这类便携代步设备上,能很好地过滤路面颠簸带来的传动冲击,避免硬啮合带来的打齿、断齿问题,同时运行噪音更低,更适合城市通勤的使用场景。

  带轮的内侧设置了一圈等距分布的径向加强筋,这些筋条沿着带轮的径向从内圈安装位延伸到外齿根位置,刚好对应外圈同步齿的受力路径,在皮带张紧拉力作用下,筋条可以分散齿根位置的集中应力,避免长期交变载荷下出现齿根开裂的问题,同时这种镂空式的筋条结构,相比实心环形带轮能减少近三成的材料用量,降低转动件的自重,对于电动滑板这类依靠电池供电的设备来说,更低的转动惯量意味着更小的动力损耗,能有效提升续航表现。安装边界上,带轮的内孔直径完全匹配对应规格轮毂的轴套外径,装配后和轮毂的同轴度公差控制在0.05mm以内,高速转动时不会出现偏心抖动的问题,带轮的轴向宽度和配套的HDT5同步带宽度完全匹配,安装后皮带两侧和带轮挡边的间隙均匀,不会出现皮带偏磨、掉带的问题,三个安装孔的位置度公差严格按照轮毂安装基准设计,装配时不需要额外扩孔或者修配,直接对位锁紧即可,能大幅降低玩家的装配难度。

  从实际使用场景出发,这类带轮需要应对户外滑行时的复杂工况,包括路面砂石飞溅、雨天涉水、瞬时大扭矩启动等情况,所以结构设计上在齿根位置做了圆角过渡处理,避免应力集中导致的断齿,安装座的位置做了局部加厚,能承受急加速、急刹车时的瞬时冲击载荷,不会出现安装座断裂的问题。区别于普通的工业同步带轮,这款带轮在设计时充分考虑了滑板轮组的安装空间限制,整体轴向厚度控制在轮组的安装间隙范围内,装配后不会和支架、桥钉发生运动干涉,外圈的齿顶做了微小的倒角处理,安装同步带时不需要借助专用工具就能轻松把皮带套入带轮,日常维护更换皮带的操作门槛更低。

  在传动特性上,64齿与72齿两个规格的齿比设计,对应不同的动力需求,72齿的规格能提供更大的减速比,提升起步扭矩,适合爬坡、载重的使用场景,64齿的规格减速比更小,能获得更高的最高滑行速度,适合平路通勤的使用需求,用户可以根据自己的日常滑行场景选择对应的规格,不需要更换电机端的主动带轮就能实现齿比调整。带轮的整体结构没有多余的装饰性设计,所有的几何特征都服务于功能需求,外齿的齿形参数完全符合同步带的啮合标准,能保证皮带和带轮的接触面积均匀,磨损速率一致,延长皮带的使用寿命,内侧的加强筋分布经过受力仿真验证,在保证结构强度的前提下最大化去除冗余材料,兼顾轻量化与可靠性,安装孔位的沉头设计能让螺栓锁紧后头部完全埋入安装座内,不会突出带轮表面,避免转动时和周边部件发生刮擦,也能减少螺栓头部受到外力磕碰导致变形的概率。
