便携式电池点焊机分体式防护机壳结构

　　这套结构针对个人DIY场景下的小型电池焊接需求开发，核心适配手持点焊作业的使用逻辑，解决了市面常见点焊控制板裸露、接线易拉扯、操作握持不便的痛点。日常使用中，这类小型点焊机多用于动力电池组的组装维修，不管是电动滑板的动力电芯更换、18650/21700规格电池包的串并联焊接，还是小型电子设备的电池引脚补焊，都能通过这套机壳将核心控制电路、输出接线规整为一体，避免零散部件在操作过程中出现接线松脱、电路短路的风险。

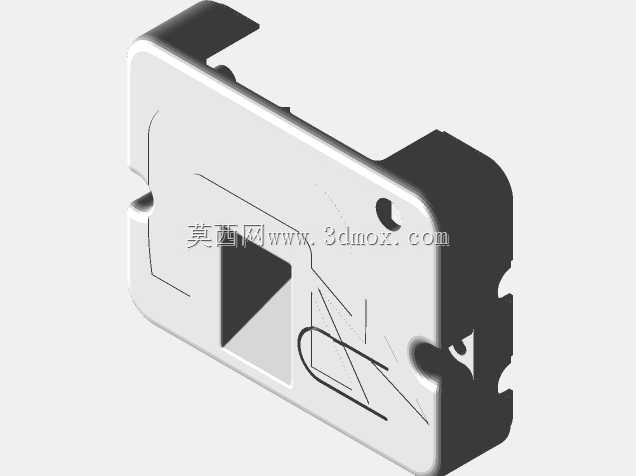

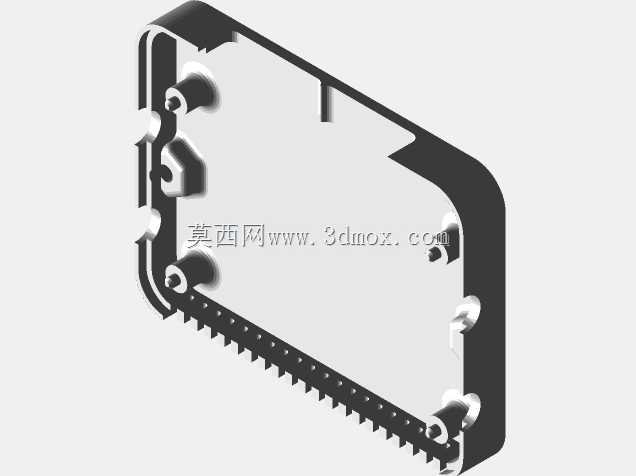

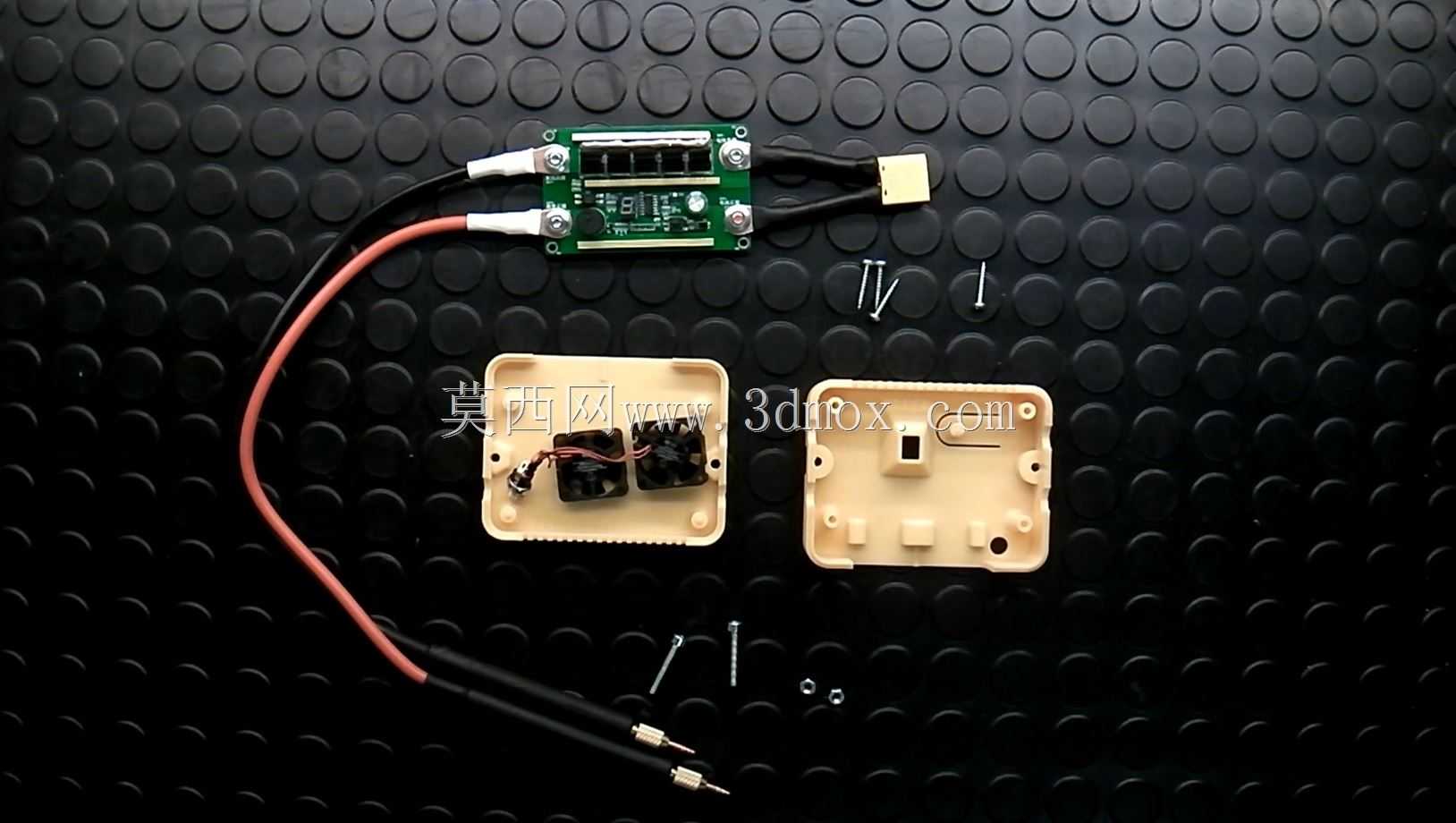

　　从结构设计逻辑来看，机壳采用上下对合的分体式结构，上下壳之间通过自攻螺丝完成锁紧固定，安装时无需额外设计复杂的卡扣结构，既降低了3D打印或者小批量注塑生产的脱模难度，也方便后期电路故障时的拆机维护。上壳对应控制板的指示灯、调节按键位置预留了精准的避让开口，不需要额外拆解机壳就能完成焊接参数的调节与工作状态观察；下壳内部设计了多组定位筋条，刚好可以卡入点焊控制板的安装孔位，控制板装入后不会在壳体内出现晃动移位，同时筋条将电路板与壳体内壁留出了2mm左右的间隙，避免焊接作业时电路产生的热量直接传导到外壳表面，长时间连续作业也不会出现外壳过热烫手的问题。

　　输出端的接线位置做了专门的防拉扯设计，壳体对应红黑输出线的出线位置设计了带圆弧过渡的穿线孔，孔壁做了R1的圆角处理，避免尖锐棱边磨损线缆绝缘层，同时穿线孔内侧设计了压线凸台，安装时可以将线缆外皮压在凸台与壳体之间，就算作业时拉扯焊笔线缆，受力点也会集中在压线位置，不会直接拉扯到电路板上的焊接引脚，从根源上避免接线脱焊的故障。机壳的外形尺寸控制在70mm45mm20mm的范围内，整体体积和普通移动电源相当，单手握持时刚好可以贴合掌心弧度，侧边没有突出的棱角，长时间手持作业也不会产生硌手的不适感。

　　安装边界方面，这套机壳适配市面常见的6MOS管小型点焊控制板，控制板的安装孔距为32mm，只要是对应孔距的控制板都可以直接装入，不需要额外修改结构；电池输入端的XT60接口位置预留了足够的插接空间，不管是外接大容量锂电池还是搭配固定的电池底座，都不会出现接口与壳体干涉的问题。焊笔输出端的接线可以根据使用需求选择不同线径的硅胶线，穿线孔最大可以容纳6平方毫米的硅胶线穿过，满足大电流焊接时的载流需求。壳体外侧没有多余的突出结构，平时收纳时可以直接放入工具包，不会和其他工具产生勾挂。

　　实际使用过程中，这套机壳将原本裸露的电路板完全封闭在内部，就算焊接时产生的焊锡渣飞溅到设备上，也不会直接落到电路板上造成短路，作业时的安全性有明显提升。上下壳的合模面做了0.1mm的止口设计，合模后不会出现明显的错位缝隙，日常存放时灰尘也不容易进入壳体内部，减少电路积灰造成的接触不良问题。针对经常需要外出作业的场景，机壳侧面还预留了挂绳孔的位置，可以穿入挂绳将设备挂在手腕上，高空或者狭窄空间作业时不用担心设备滑落摔损。
