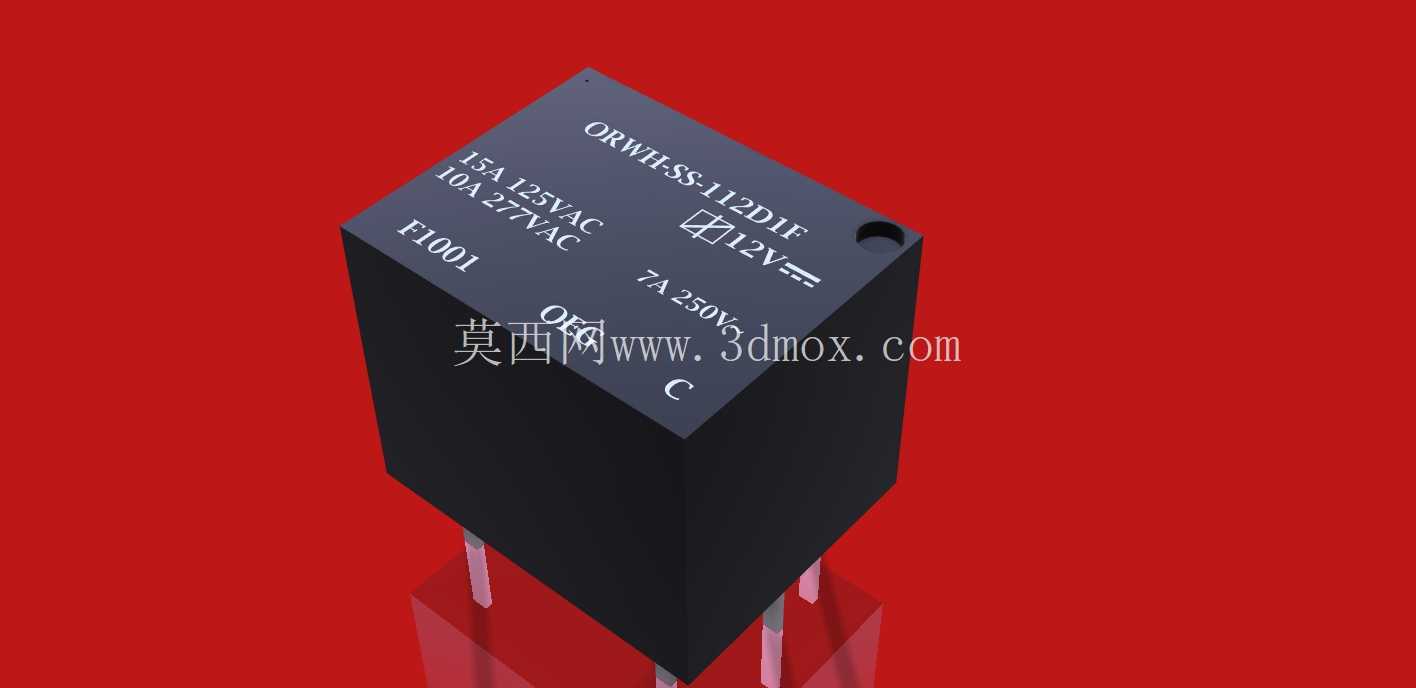

ORWH-SS-112D1F微型PCB继电器三维结构

做小型电控设备结构设计的工程师，大概率都绕不开这类微型PCB继电器的选型与安装校核，这次拆解建模的ORWH-SS-112D1F，是工控板卡、消费类电控、小型自动化装置里出镜率极高的一款SPDT型切换元件，建模时特意把所有安装干涉点、引脚公差、外形避让尺寸都做了1:1还原，完全可以直接导入PCB布局软件做结构干涉校验，不用再反复打样调整安装位。

先从实际应用场景说，这款继电器最常出现在12V供电的小型电控回路里，比如小型智能家居的控制板、桌面级3D打印机的热床切换回路、小型工控IO扩展板的负载通断模块、车载低压电控的信号切换单元，甚至不少入门级机器人的动力切换支路也会用它——毕竟12V是绝大多数低压电控系统的标准供电等级，10A的触点额定电流刚好覆盖绝大多数中小功率负载的通断需求，不用额外扩容继电器，能大幅压缩PCB板的占用面积。

从功能特性上看，它属于1 Form C的单刀双掷结构，也就是自带一组常开、一组常闭触点，线圈额定电压12VDC，触点侧的耐压分三个等级：15A 125VAC、10A 277VAC、7A 250VAC，基本覆盖了民用、工控场景下的低压交流负载通断需求，建模时特意把触点的行程间隙、线圈的绕阻占位都做了内部结构还原，不是只做了外壳的空壳模型，做热仿真或者电磁兼容仿真的时候，可以直接提取内部结构做网格划分，不用再二次建模补内部结构。

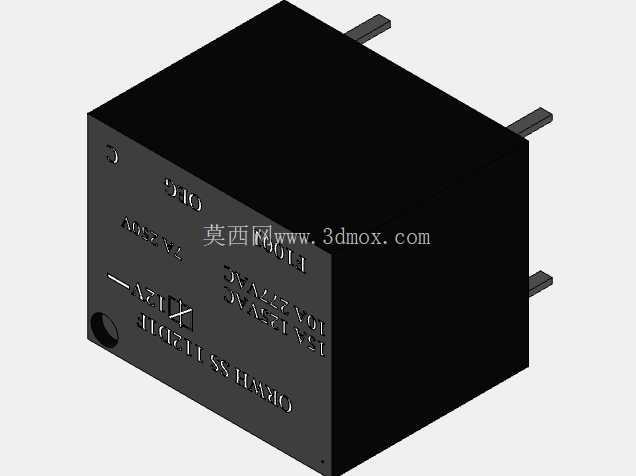

设计思路上，这类微型继电器的核心诉求就是小体积、高安装密度、引脚标准化，所以整个外壳采用了方正的立方体结构，没有多余的凸起结构，侧面的引脚采用直插式设计，引脚间距完全符合通用PCB继电器的标准孔位，不用单独开定制孔位，能直接兼容市面上绝大多数同规格继电器的封装，替换的时候不用改PCB走线。外壳顶部做了清晰的参数丝印建模，包括线圈电压、触点容量、引脚定义标识，装配的时候不会出现引脚接反的问题，顶部特意做了一个小型的定位凹点，对应PCB板上的定位丝印，贴装或者手工焊接的时候能快速对位，减少焊接错位的概率。

外形尺寸与安装边界是建模时重点校核的部分，整个继电器的本体长宽高控制在极小的尺寸范围内，引脚伸出本体底部的长度刚好匹配1.6mm标准厚度PCB的波峰焊吃锡深度，不会出现引脚过长剪脚麻烦、或者过短焊盘吃锡不足的问题。安装时的周边避让尺寸也做了明确的建模还原：继电器本体周边预留2mm的散热间隙即可，不需要额外留更大的操作空间，因为这类直插继电器焊接完成后不需要后期手动操作，只要满足焊接时的烙铁操作空间、以及工作时的散热间隙就足够。引脚的直径公差按照行业通用的直插元件引脚公差做了建模，对应PCB孔位设计成0.8mm的金属化孔即可，不会出现插不进去或者孔位过大焊接虚焊的问题。

不少新手工程师做PCB布局的时候，容易忽略继电器的高度干涉问题，这个模型把顶部到PCB板面的总高度做了精准还原，做外壳结构设计的时候，只要按照这个高度预留内腔空间，就不会出现外壳顶住继电器顶部、导致装配压坏元件的问题。另外模型也还原了继电器底部和PCB板面之间的微小间隙，这个间隙是为了焊接时助焊剂挥发、以及工作时的空气流通散热，布局的时候不要在继电器正下方布置过高的贴片元件，避免顶住继电器底部导致焊接浮高。

从结构可靠性的角度看，这款继电器的外壳采用阻燃工程塑料材质，建模时也还原了外壳的卡扣装配结构，上下壳之间通过四周的卡扣紧密扣合，不需要额外打胶或者螺丝固定，生产装配效率很高，内部的电磁线圈、衔铁、触点组件的固定结构也做了限位设计，遇到常规的运输振动、设备工作振动时不会出现内部结构移位，导致触点接触不良的问题。对于做三维建模的从业者来说，这个模型的所有倒角、拔模角度都按照实际开模要求做了还原，不是生硬的直角拼接，不管是用来做装配仿真、还是用来做二次结构改型，都能直接使用，不需要再调整工艺细节。
