在桌面级FDM3D打印机的运动结构迭代中,X/Y轴的直线运动副精度直接决定了成型件的尺寸公差与表面质量,传统金属LM8UU直线滚珠轴承虽然滚动摩擦系数低,但在桌面设备长期运行中,容易因粉尘、打印耗材碎屑进入滚道出现卡滞、异响,甚至出现滚珠脱落导致运动卡涩的问题,针对这类场景设计的柔性直线导套,采用滑动摩擦替代滚动摩擦结构,从根源上避免了滚动体卡滞的隐患。

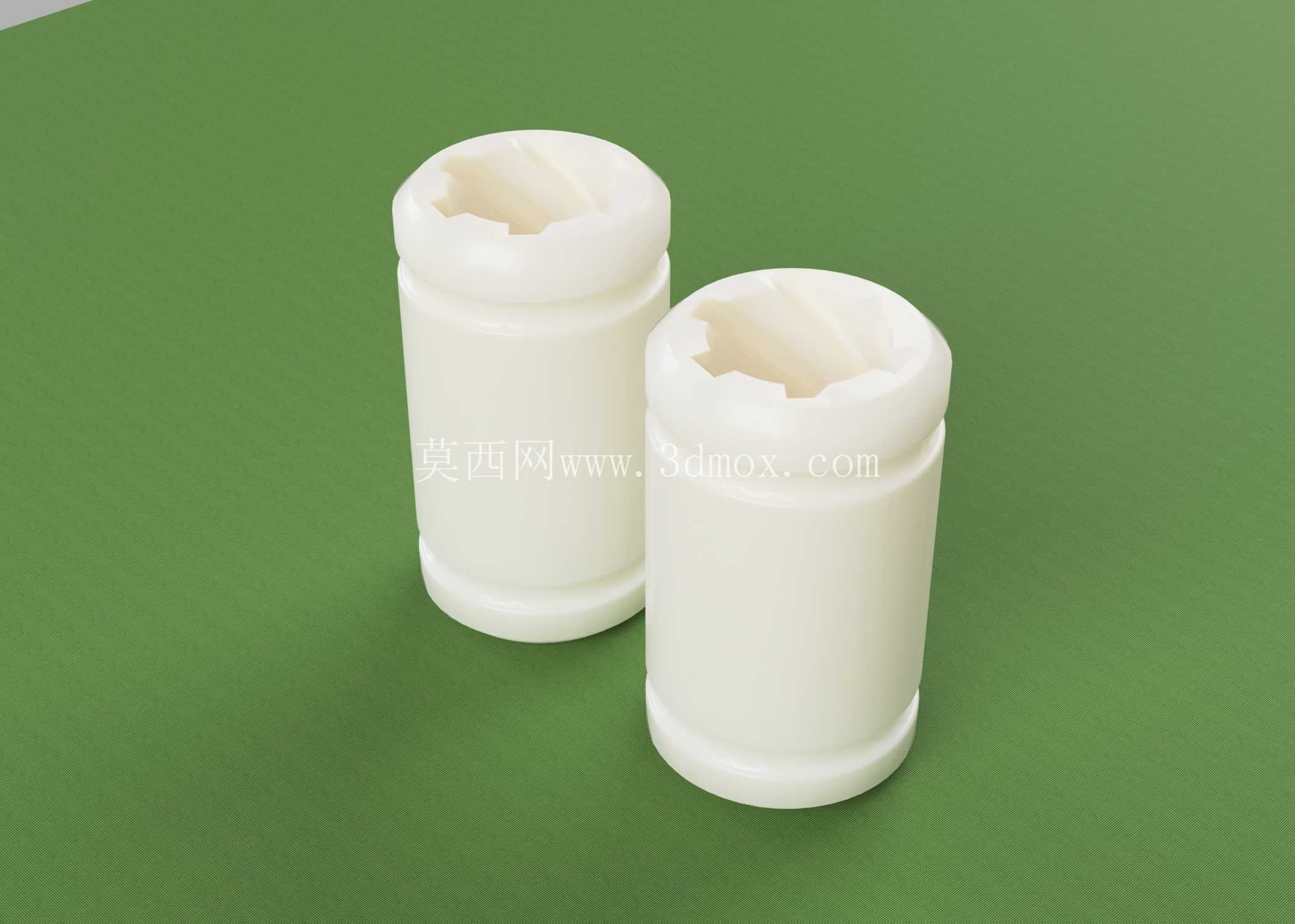

这款导套的整体外形为带端部凸缘的圆柱套筒结构,主体适配8mm直径的光轴使用,其中一款变体的轴向总高度比标准LM8UU轴承高1mm,这个尺寸偏差是专门针对Prusa MK3S+机型的Y轴安装座设计的——原厂Y轴线性轴承安装位与光轴的配合存在微小间隙,加高1mm的凸缘可以在安装时填补安装座与限位结构之间的窜动间隙,减少轴系运行中的径向跳动。导套内壁设计有均匀分布的轴向储屑槽,滑动过程中光轴表面附着的细微粉尘、耗材碎屑可以进入槽内,不会卡在配合面之间造成研磨磨损,这一结构相比光滑内壁的衬套,能大幅延长维护周期,减少频繁拆洗轴套的工作量。
材料选择上,这类导套适配TPU95A柔性耗材或者添加二硫化钼改性的尼龙耗材打印,柔性材料本身具备自润滑特性与微小的形变补偿能力,不需要额外加注润滑脂就能保持顺畅的滑动状态,同时柔性材质可以抵消一部分光轴安装时的平行度误差,降低对机架装配精度的要求,对于DIY组装的3D打印机来说,不需要反复调整光轴同轴度就能获得稳定的滑动效果。设计时考虑到不同FDM打印机的成型精度差异,导套的内径预留了0.2-0.4mm的缩放调整余量,使用者可以根据自己打印机的XY轴成型收缩率,对模型内径进行微调,保证衬套与光轴之间的配合间隙处于合理范围:间隙过小会导致滑动阻力过大,电机负载升高丢步;间隙过大则会出现运动方向的径向窜动,打印时出现层纹偏移的问题,理想状态下衬套可以在光轴上依靠自重缓慢下滑,无卡滞、无明显旷量。
从安装边界来看,导套的外径与标准LM8UU轴承的安装外径一致,可以直接替换原有轴承压入原厂的塑料或金属安装座中,端部的凸缘结构可以卡在安装座端面,不需要额外设计轴向限位结构,替换过程不需要修改原有设备的其他结构件,直接完成无损替换。除了3D打印机的X/Y/Z轴运动副之外,这类柔性导套也可以用在其他轻载、低速的直线运动场景中,比如小型激光雕刻机的运动轴、自动化设备的小型推料机构、桌面级机械臂的直线关节处,只要是8mm光轴的轻载滑动场景,都可以通过3D打印快速制作对应尺寸的导套,不需要采购标准件,缩短设备调试的周期。
设计过程中需要注意内壁槽型的圆角处理,所有棱角位置都做了R0.5的圆角过渡,避免打印时出现应力集中导致衬套开裂,同时也减少滑动过程中棱角对光轴表面的刮擦。导套的外壁厚度设计为2mm,在保证结构强度的前提下,尽可能减少打印耗材的用量,打印时不需要添加支撑,采用竖直摆放的方式打印就能获得最优的层间强度,内壁的成型质量也更高,不需要额外的后处理就能直接装配使用。相比传统的铜套、尼龙套,这类3D打印的柔性导套具备更好的减震效果,能吸收运动过程中的微小振动,降低设备运行时的噪音,在桌面级设备的使用场景中,实际使用体验甚至优于原厂的金属滚珠轴承,尤其是在多尘的车间环境或者没有定期维护习惯的使用场景下,这类导套的故障率远低于滚珠轴承,不会因为单个滚珠的损坏导致整个运动副失效。
