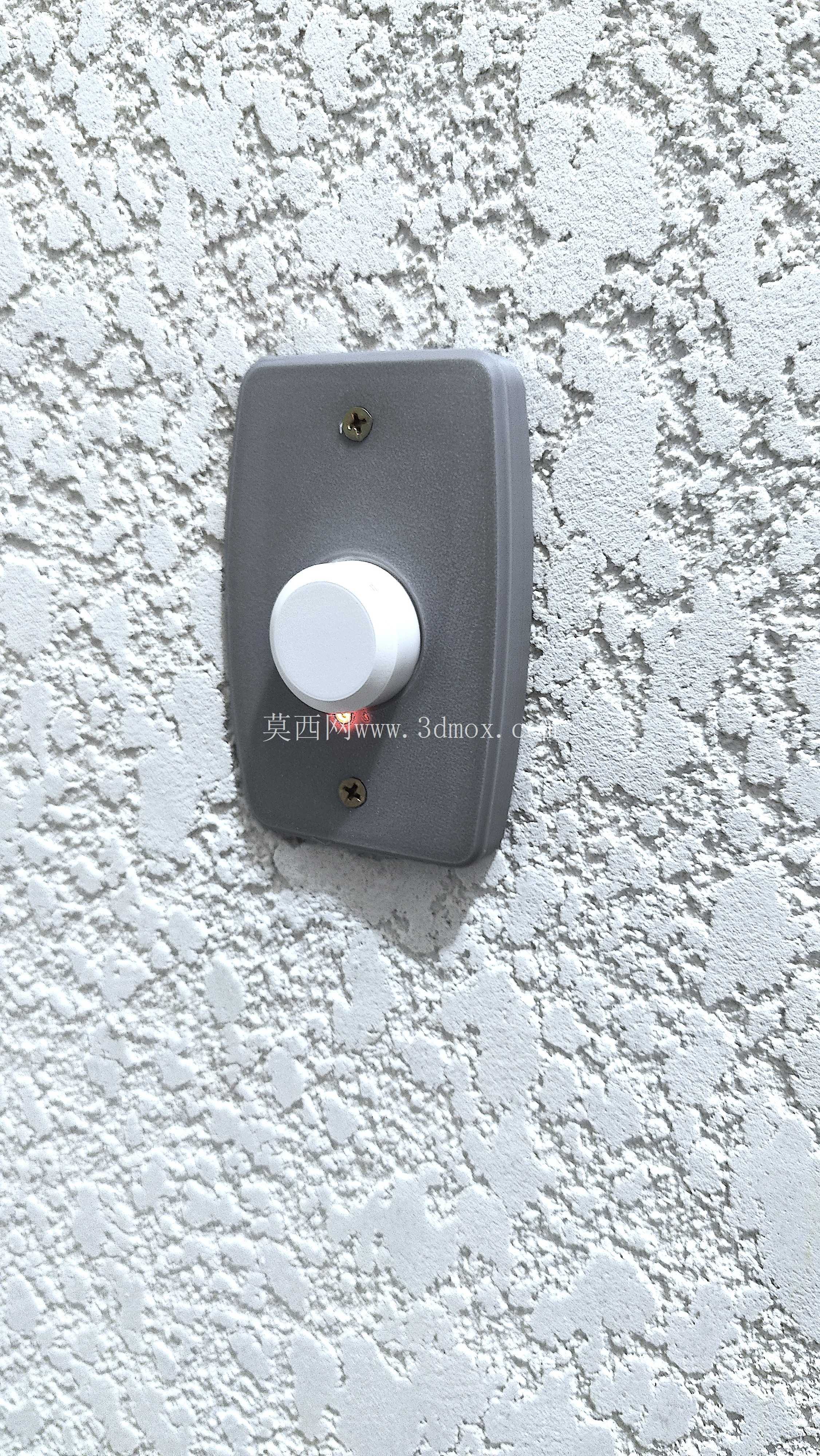

5p8GHz_DopplerRadar_WallMount_10deg_Assembly_RevA

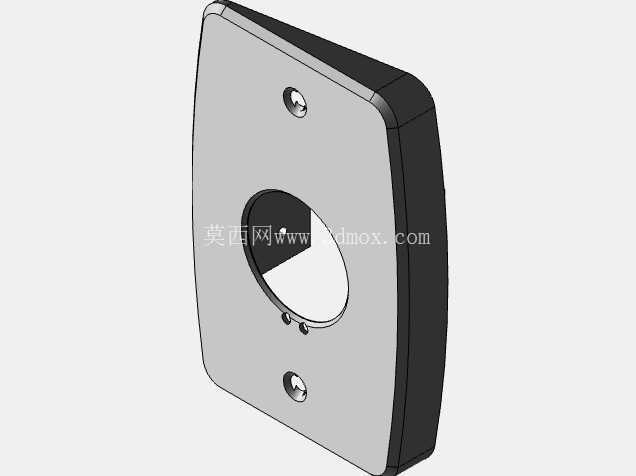

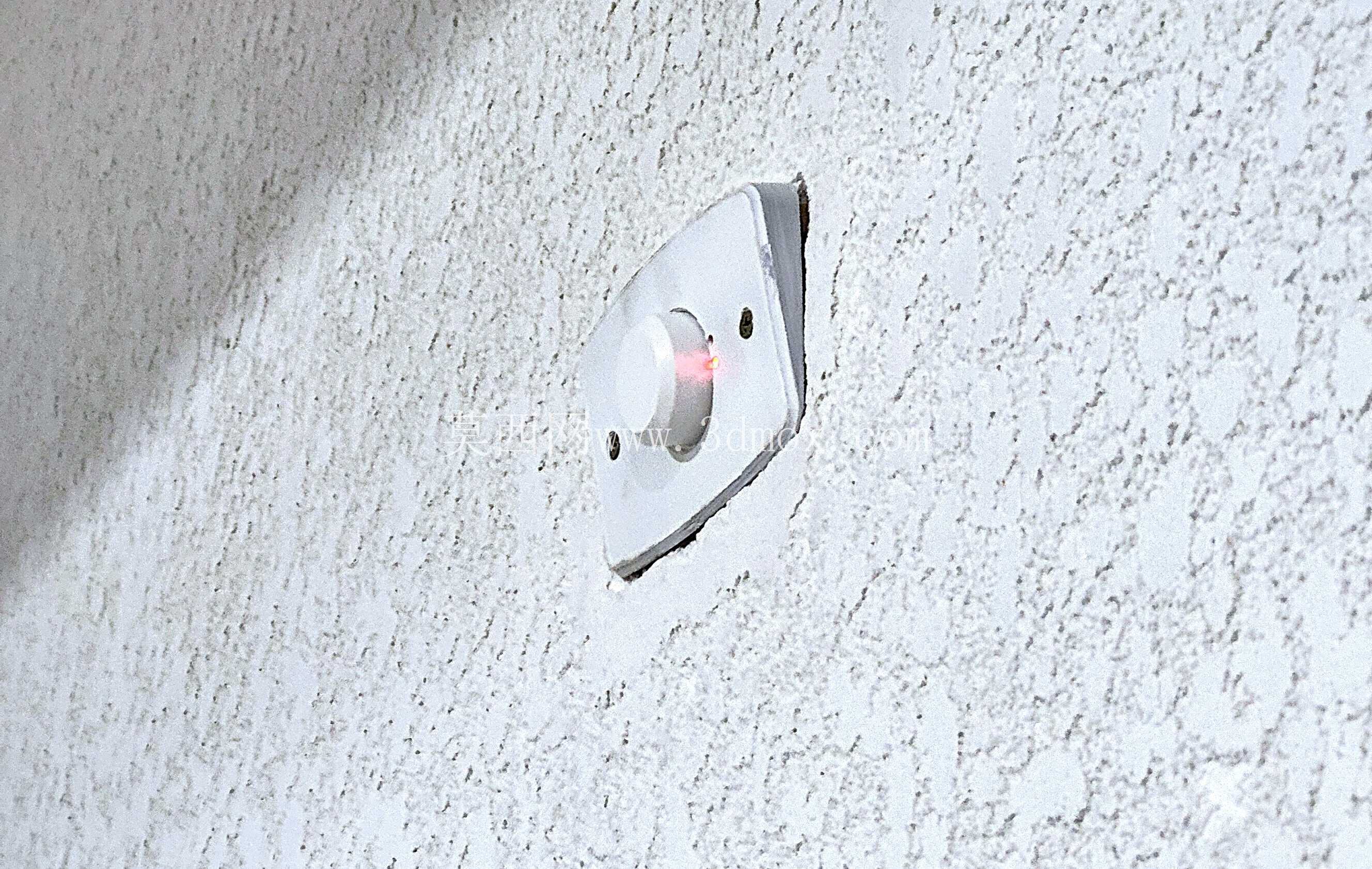

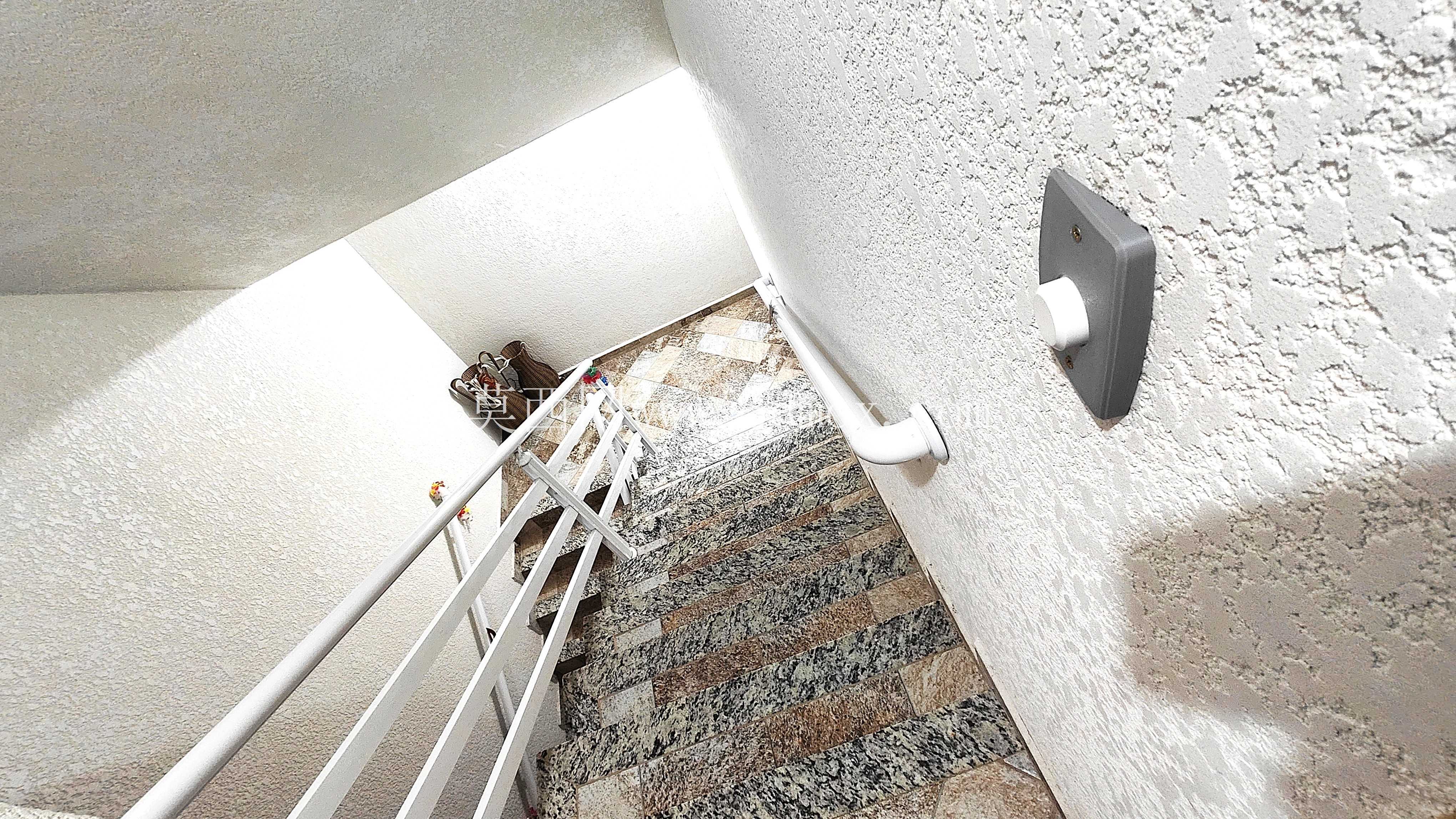

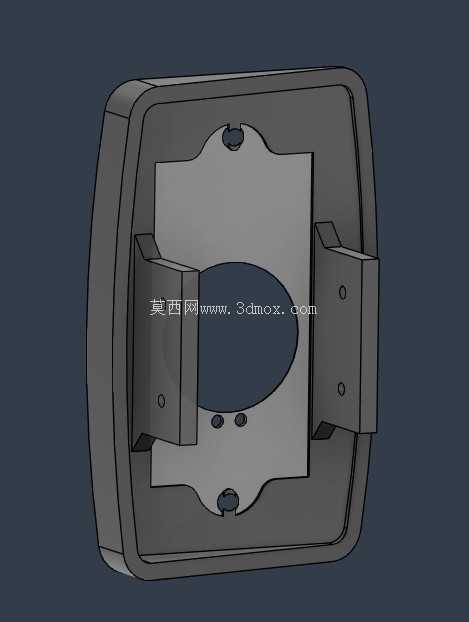

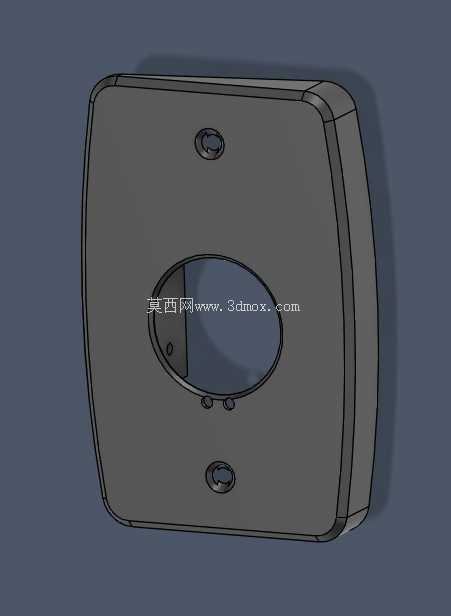

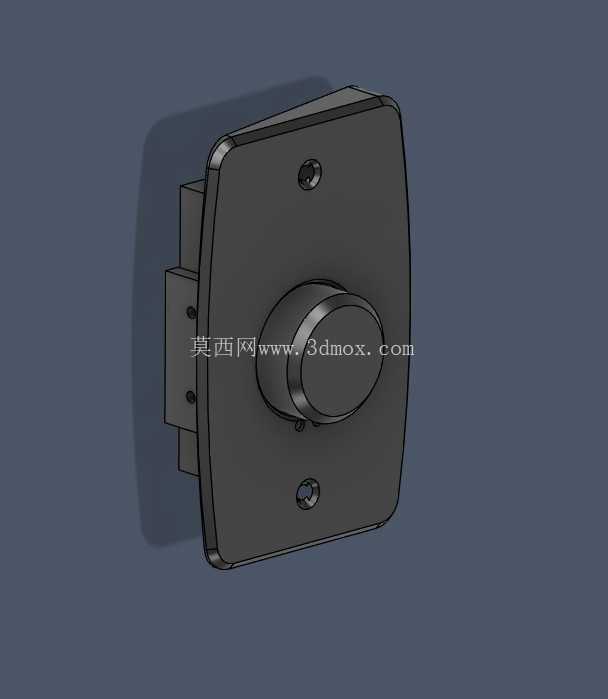

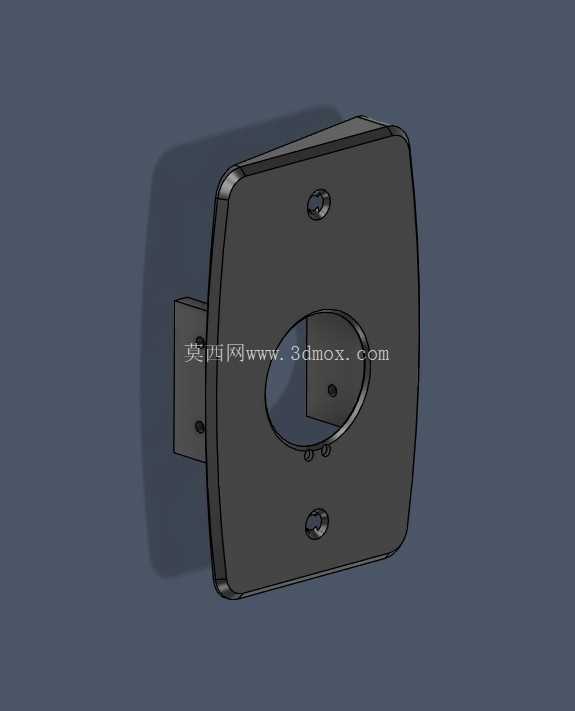

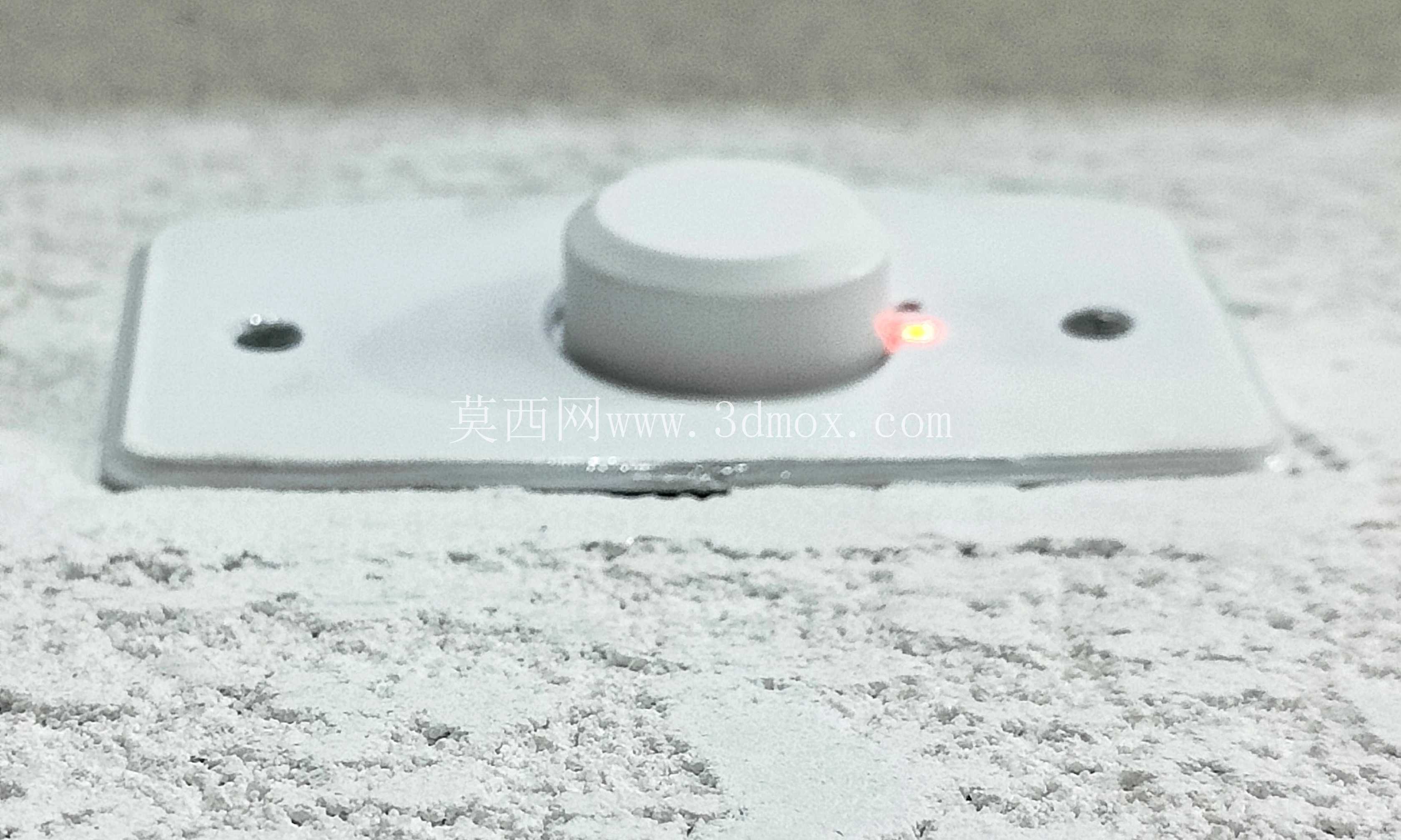

该型号是一款固定 10 度角壁式安装板，专为标准 5.8GHz 微波多普勒雷达运动传感器（AC 85–250V 型）而设计。 该兼容模块可以在全球速卖通上找到，名称为“5.8GHz 微波雷达传感器开关人体运动检测器”。10° 倾斜以机械方式向下移动主检测轴，在走廊、车库、楼梯和自动化环境的墙壁高处安装时改善运动对准。 微波雷达传感器通常具有准半球形的检测图案； 该安装座不会改变射频辐射方向图，但会重新调整天线轴的方向，以更好地瞄准行人交通区域。 在安装高度约为 2.5 m 时，与水平安装相比，10° 倾斜使主检测轴向前移动约 0.4–0.5 m。对于组装，“5p8GHz_WallMount_10deg_RearView”中所示的四个侧孔用于安装自攻螺钉，以将模块固定到板上。 螺钉必须足够长以锁定模块，而不会过度穿透电子区域。 避免拧得过紧。安装前，必须拆下模块原来的侧面固定片（参见“5p8GHz_Module_IsoView_02”），因为它们会干扰壁挂式螺钉路径。 可以使用锋利的钳子、精密切割机或小型手锯来修剪拉片。 必须小心不要损坏 PCB 或内部天线。 修整后，模块正确就位，允许主螺钉固定整个模块

组装到墙壁外壳上。此设计适用于 AC 85–250V 雷达模块。 必须保持适当的绝缘间隙。 该型号不包括射频屏蔽； 如果需要方向限制，则需要额外的金属屏蔽。推荐的打印材料：ABS 或 ASA。 建议设置：0.2 毫米层高、40-60% 填充和至少四个周长。 不包括传感器电子设备。
