车辆悬挂系统高强度连接支架结构设计

在车辆底盘悬架系统的结构设计中，连接支架的性能直接决定了整套悬挂机构的安装精度与运行可靠性，这类零件需要同时承担多向载荷传递、部件定位约束、安装基准对齐的多重作用，是行走系统中不可缺少的核心受力构件。本次设计的悬挂连接支架，针对非铺装路面行驶、重载工况下的长期使用需求做了针对性的结构优化，区别于普通薄板冲压类支架，整体采用一体化铸造成型的结构方案，从根源上避免了焊接连接带来的应力集中、焊缝疲劳开裂等常见失效问题。

从实际装车的应用场景来看，该支架主要用于悬架系统中弹性元件、导向机构与车架主体之间的连接过渡，需要同时承受垂直方向的冲击载荷、横向的侧倾力矩以及纵向的制动/驱动力矩，因此在结构布局上，设计人员将主要承力部位的壁厚做了梯度加厚处理，在安装孔位周边设置了环形加强凸台，避免螺栓紧固时出现局部压溃，同时在各个受力臂的交接位置做了大圆角过渡，尽可能分散应力传递路径，减少交变载荷下的疲劳损伤风险。

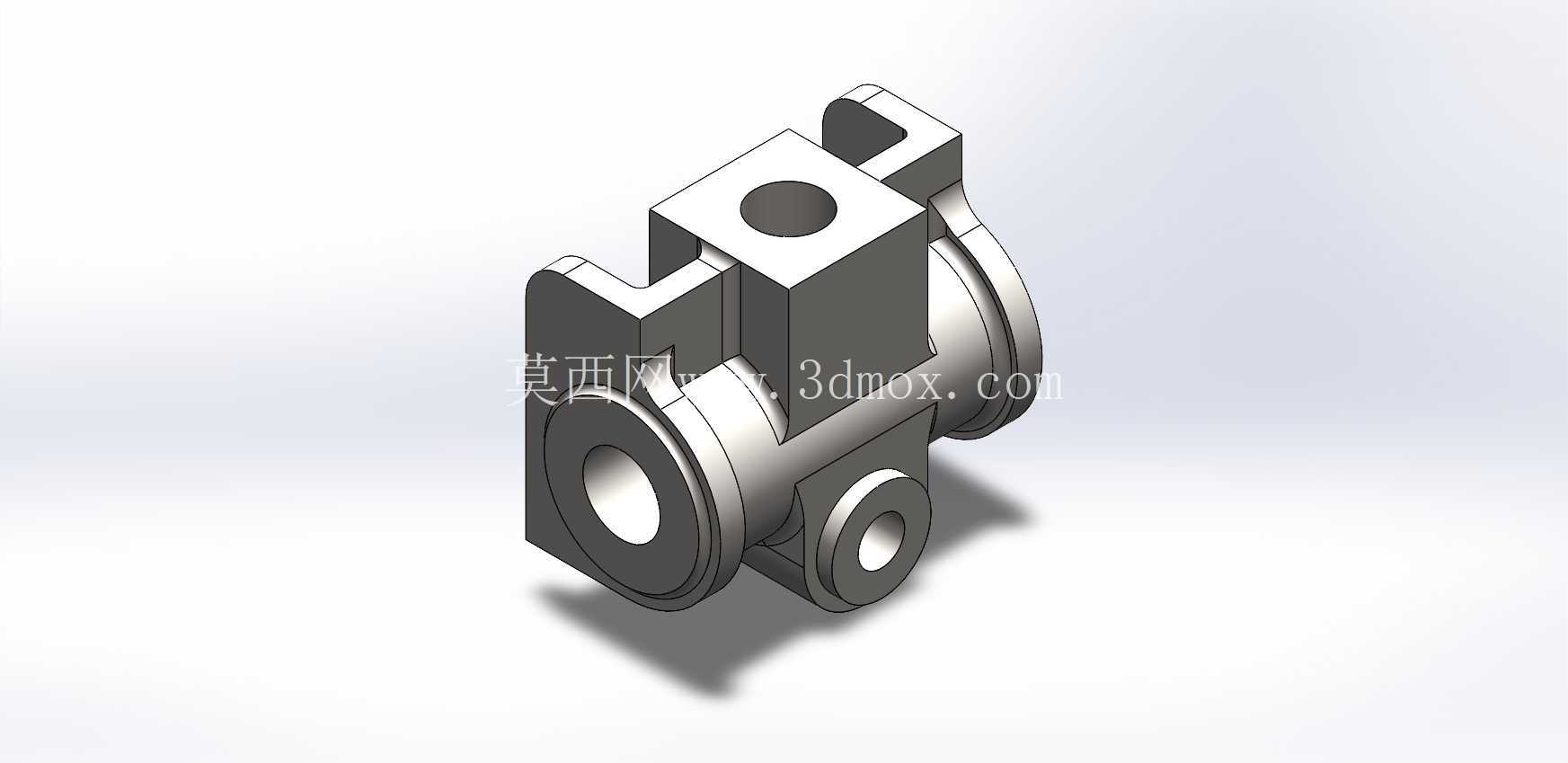

在安装边界的设计上，支架设置了三个不同方向的轴孔配合位，其中横向贯通的大直径孔用于与悬架摆臂的铰接销轴配合，孔位的同轴度公差控制在0.02mm以内，保证铰接件转动时无卡滞、无偏磨；上部的垂直通孔用于与减震器的下端安装座对接，孔位端面加工有定位止口，能够快速对齐安装位置，减少装配时的调整工作量；侧部伸出的小直径带凸台孔位用于连接横向稳定杆的连杆，凸台的高度经过精确计算，保证稳定杆连杆安装后处于无预扭的自然状态，避免初始装配应力带来的零件过早损坏。

从外形尺寸的匹配性来看，支架整体轮廓控制在紧凑的范围内，不会与周边的转向拉杆、制动管路等部件发生运动干涉，各个安装面的位置度公差经过反复校核，在悬架上下跳动的全行程范围内，支架本体与相邻部件的最小安全间隙保持在8mm以上，即使在极限冲击工况下零件出现微量弹性变形，也不会出现磕碰干涉的问题。设计过程中，针对支架的载荷分布做了有限元仿真验证，在3倍额定冲击载荷的工况下，最大应力出现在下部承力臂的圆角位置，应力值远低于所选铸造材料的屈服强度，安全系数满足重载车辆的设计规范要求，同时通过拓扑优化去除了非承力区域的多余材料，在保证结构强度的前提下尽可能控制零件自重，减少簧下质量，提升悬架系统的响应速度。

在细节设计上，所有的外露棱边都做了倒钝处理，避免装配过程中划伤操作人员，也减少应力集中的源头；各个配合孔的端面都预留了机加工余量，铸造完成后通过一次装夹完成所有配合面的精加工，保证各个安装位的位置精度；支架的表面预留了涂装工艺的挂点位置，方便后续做防腐喷涂处理，提升零件在潮湿、泥泞等恶劣使用环境下的抗腐蚀能力。这类支架的设计难点在于平衡结构强度、安装空间、零件自重三者之间的关系，不能一味增加壁厚来提升强度，那样会导致簧下质量过大，影响车辆的操控性能，也不能为了减重过度削减材料，导致零件在冲击载荷下出现断裂失效，设计过程中需要结合实际的路谱载荷数据反复迭代结构，才能得到兼顾可靠性与轻量化的最优方案。对于从事底盘结构设计、零部件选型的工程人员来说，这类支架的建模过程需要重点关注各个安装位的配合公差、运动间隙校核以及应力分布的合理性，不能只追求外形相似而忽略实际的工程约束，否则设计出的零件即使外形匹配，也无法在实际工况下长期稳定运行。
