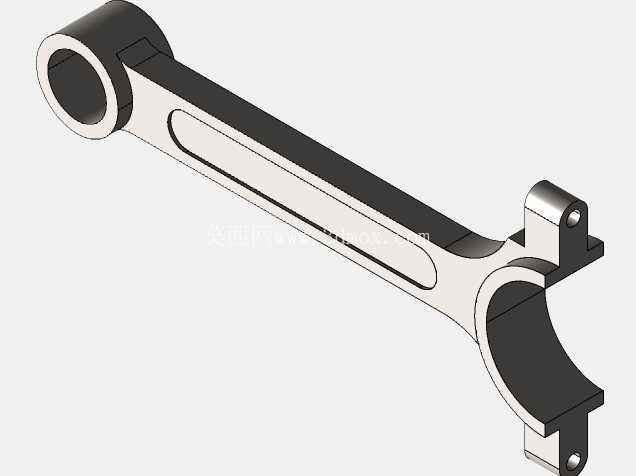

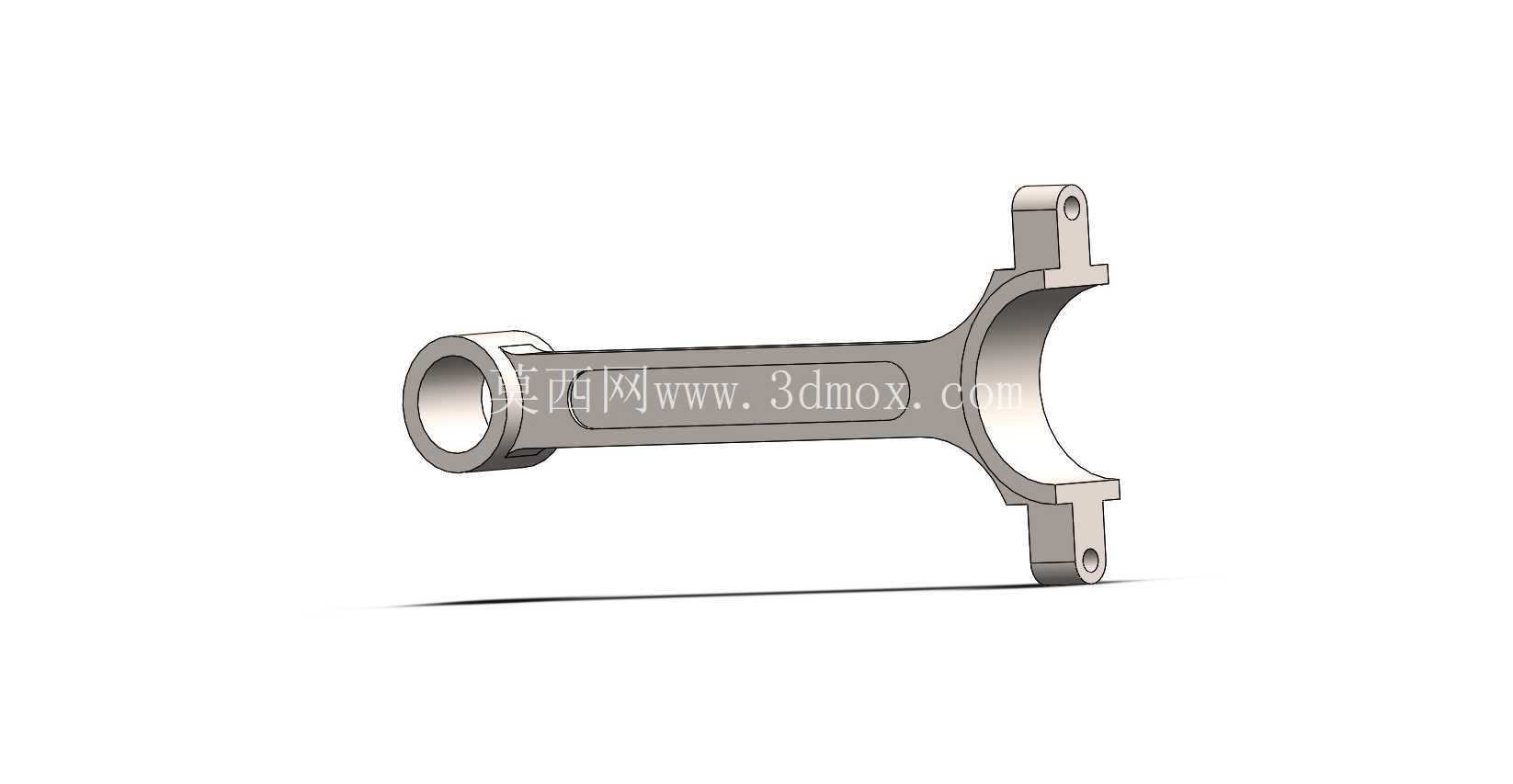

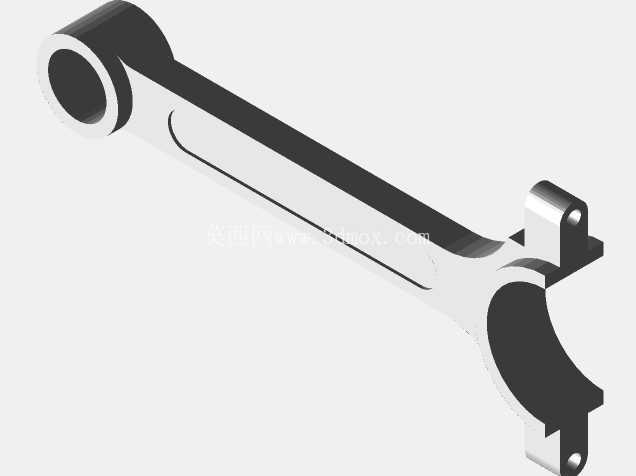

发动机分体式连杆结构三维数模

　　该连杆作为动力传递核心构件，主要适配往复式内燃机曲柄连杆机构，在发动机做功循环中承担活塞往复运动向曲轴旋转运动的转换职能，工作过程中需持续承受交变爆压载荷、往复惯性力与旋转离心力的复合作用，其结构可靠性直接决定动力单元的大修间隔与运行稳定性。从结构设计逻辑来看，该连杆采用分体式大头设计，大头端为半圆剖分结构，配套连杆盖通过两个定位凸台与杆身定位，依靠螺栓完成锁紧，这种结构可在曲轴总装时直接绕过曲柄销完成装配，无需对曲轴进行额外拆分，大幅提升整机装配效率；剖分面采用平切口设计，加工工艺性更优，适配多数中小排量动力设备的曲柄销尺寸区间，连杆螺栓孔位置做了局部加厚处理，避免螺栓预紧力导致的孔边应力集中。

　　杆身部分采用工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速往复运动产生的惯性载荷，截面过渡区域全部采用大圆角顺滑衔接，从根源上降低应力集中系数，避免交变载荷下的疲劳断裂风险。小头端为整体式圆孔结构，内部可压入铜衬套与活塞销配合，衬套过盈量设计在合理区间，既保证衬套不发生相对转动，又预留了活塞销的转动润滑间隙，小头端面与活塞销座的间隙需匹配活塞热膨胀量，避免热态下出现卡滞。从安装边界来看，小头端孔径适配常规乘用车活塞销尺寸区间，大头端剖分后合拢的内孔尺寸匹配对应排量发动机的曲柄销直径，杆身中心距符合对应机型的压缩比设计要求，安装时需严格控制连杆螺栓的预紧力矩与拧紧顺序，避免连杆盖错位导致的轴瓦偏磨。

　　在实际应用场景中，该类连杆除车用内燃机外，也可适配小型通用汽油机、空气压缩机、柱塞泵等依靠曲柄滑块机构实现运动转换的设备，不同应用场景下可根据载荷等级调整杆身截面厚度、材料牌号与热处理工艺，高载荷场景下可将材料更换为40Cr合金钢并做调质处理，表面做喷丸强化提升疲劳强度，普通低载荷场景下采用45号钢即可满足使用要求。建模过程中需重点关注各圆角过渡处的曲率连续性，避免建模时出现锐角棱边导致后续有限元分析出现应力奇异，大头端轴瓦安装位需预留合理的过盈量与轴瓦定位槽结构，小头端衬套压装位需标注同轴度公差，保证活塞销与曲柄销的平行度要求，避免运行过程中出现偏磨、拉缸等故障。
