优化型轨道交通底架结构支撑构件

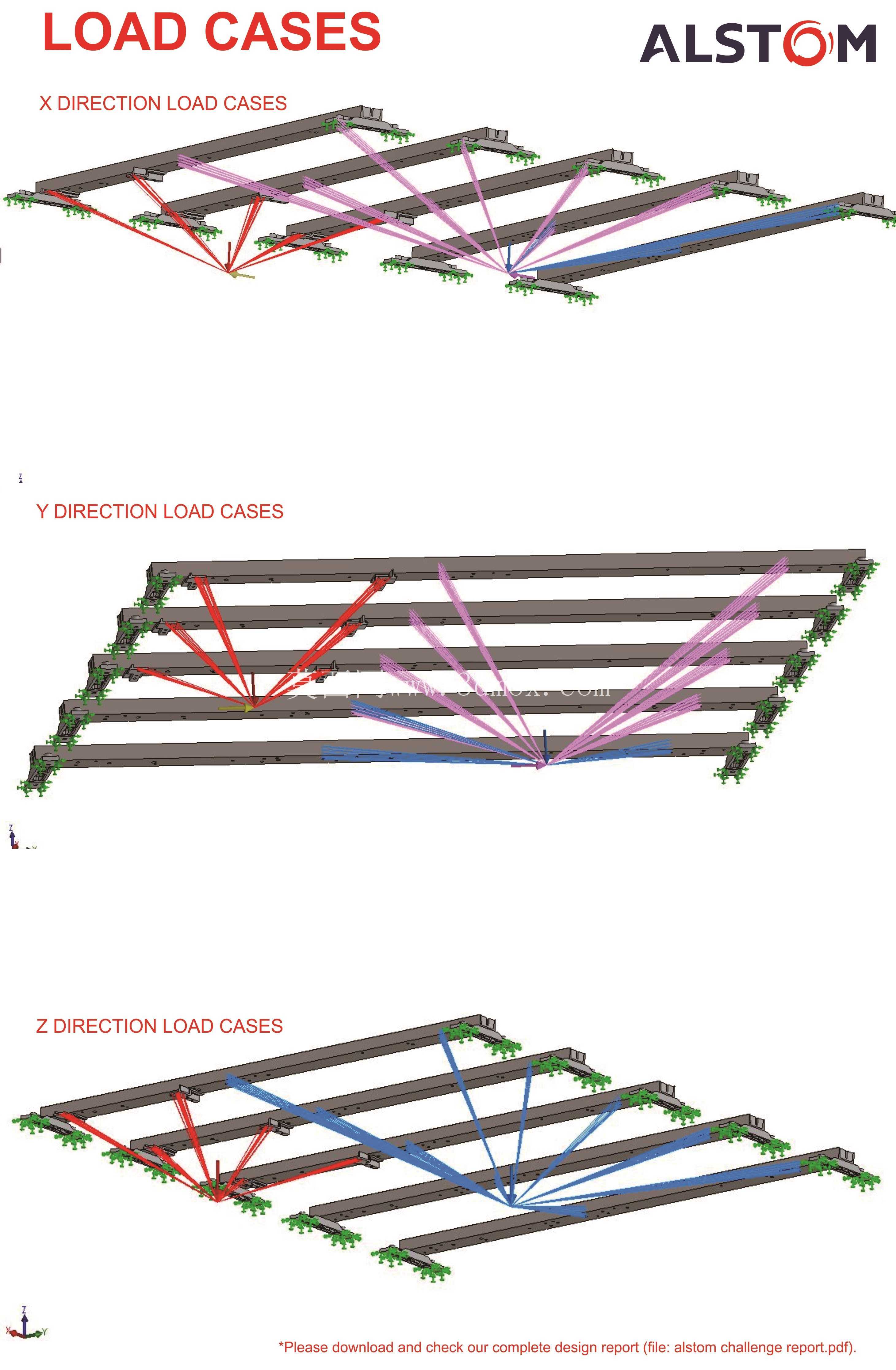

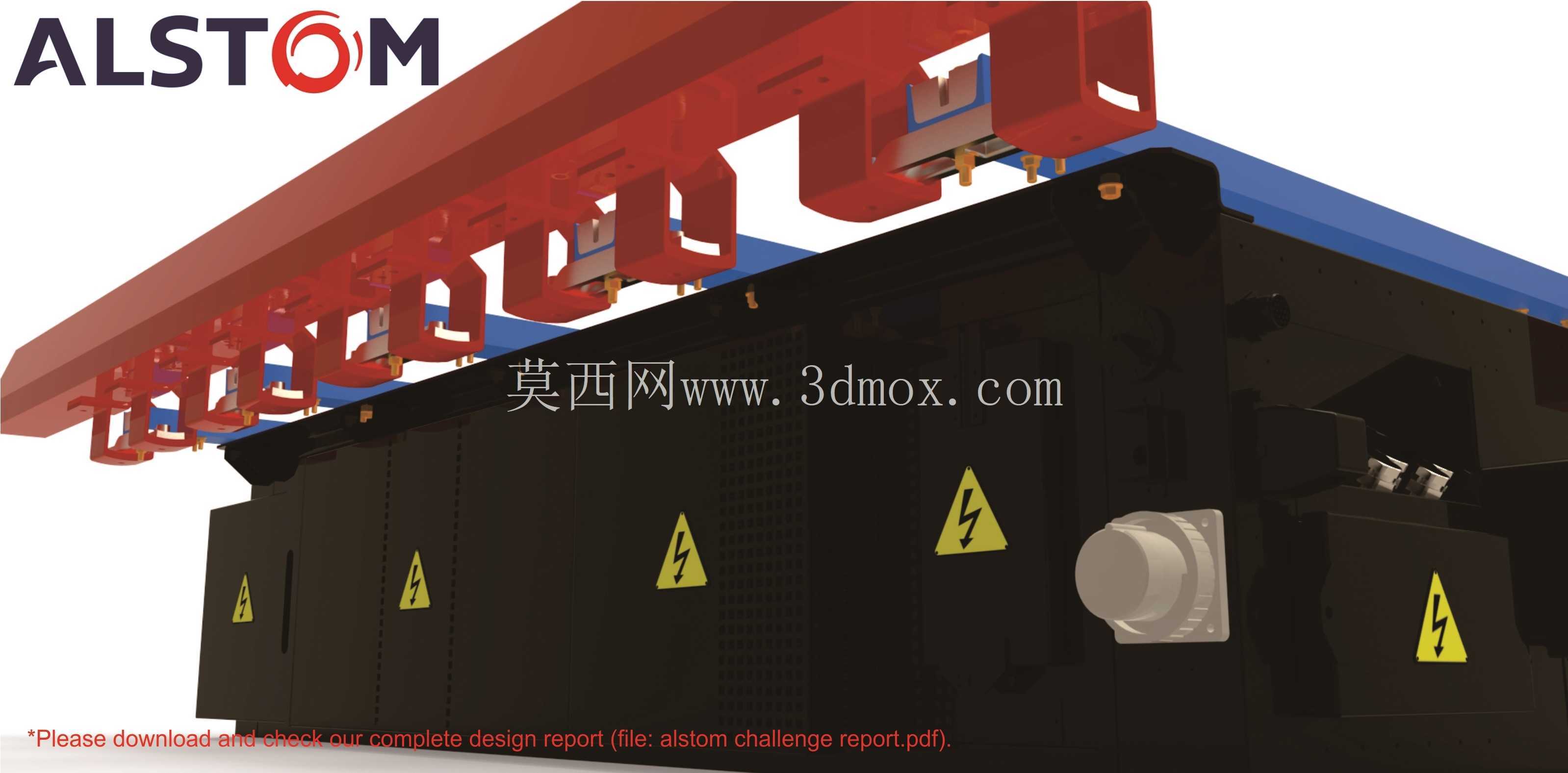

　　从实际应用场景来看，该构件主要安装于车体底架与转向架上方的连接区域，沿车体横向平行排布，承担上部客室或设备舱传递下来的垂向载荷，同时传递车辆启停、过弯时产生的纵向与横向剪切力，还要承受运行过程中来自轨道的高频振动冲击，对构件的刚度、疲劳强度都有极高要求。设计过程中，团队首先对原有同类型支撑的实际载荷谱做了完整采集，梳理出不同工况下载荷的分布区间，识别出原有结构中应力水平极低、不承担主要传力路径的冗余区域，在保证整体静刚度、动刚度满足设计要求的前提下，对这些区域做了材料去除处理。在轨道交通车辆的走行与承载系统设计中，底架支撑构件是连接车体下部结构、分散上部载荷、传递走行部振动的核心受力部件，其性能直接决定了整车运行的可靠性与能耗表现。传统的底架支撑多采用等截面型钢焊接成型，设计阶段往往为了覆盖极端工况的安全冗余，保留了大量非必要的材料堆积，不仅提升了整车自重，还会增加轮轨间的动载荷，长期运行下会加速轨道与走行部件的磨损。这款优化后的底架结构支撑，针对轨道交通车辆底架的实际载荷分布做了针对性的拓扑优化，打破了传统等截面梁的设计思路。

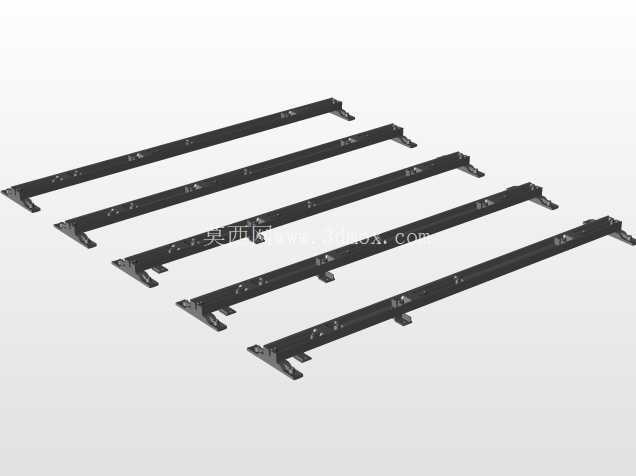

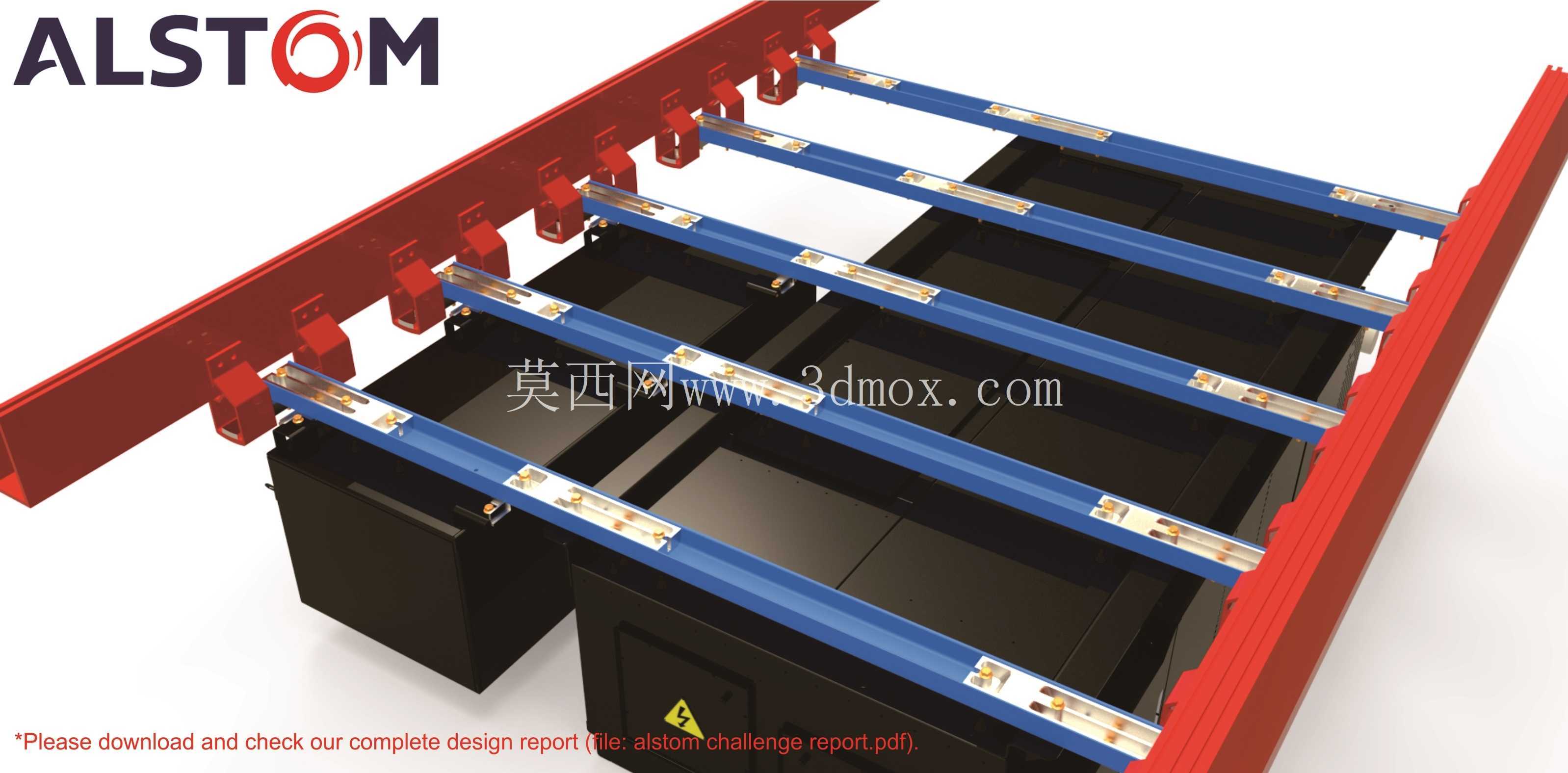

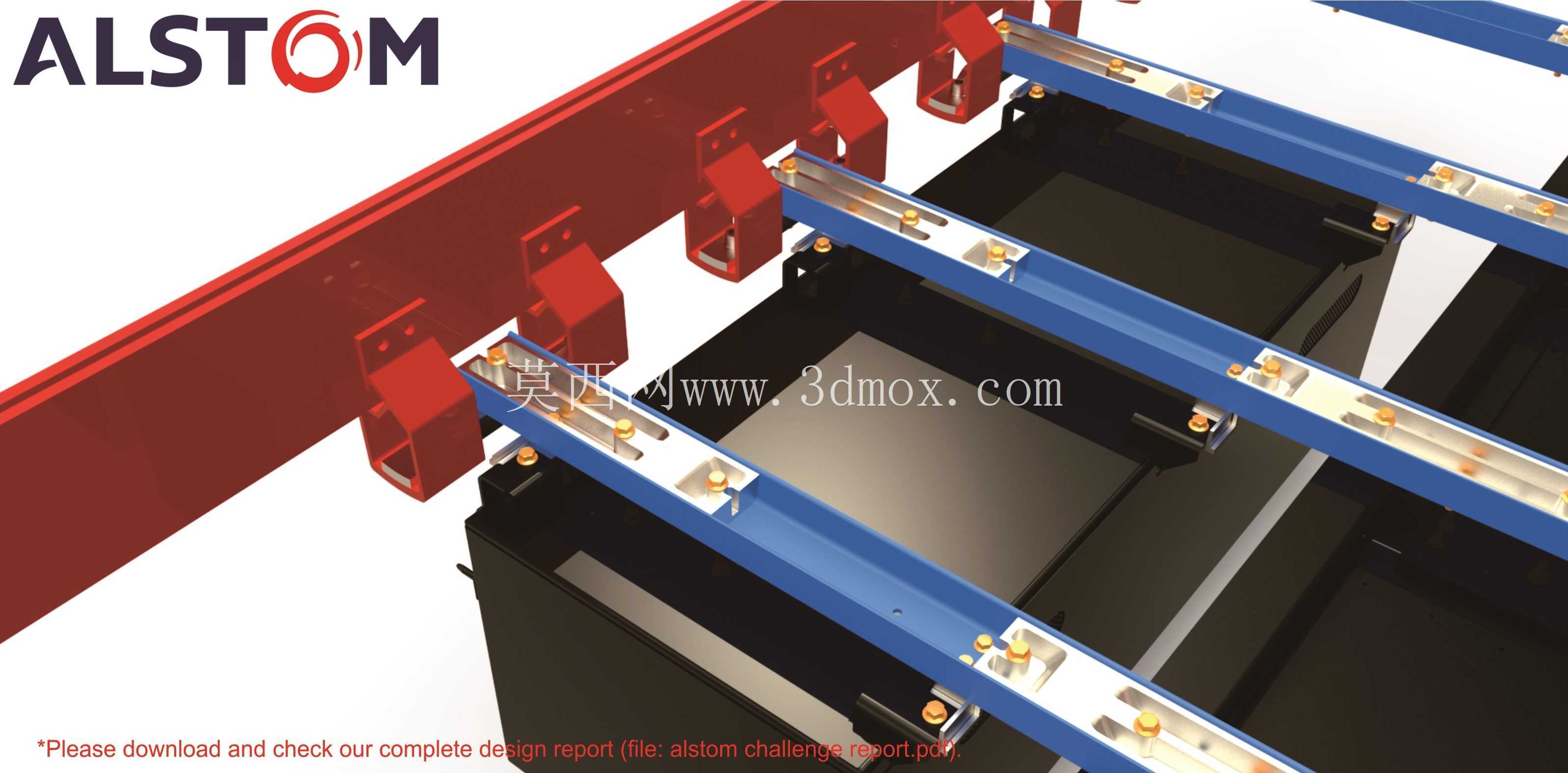

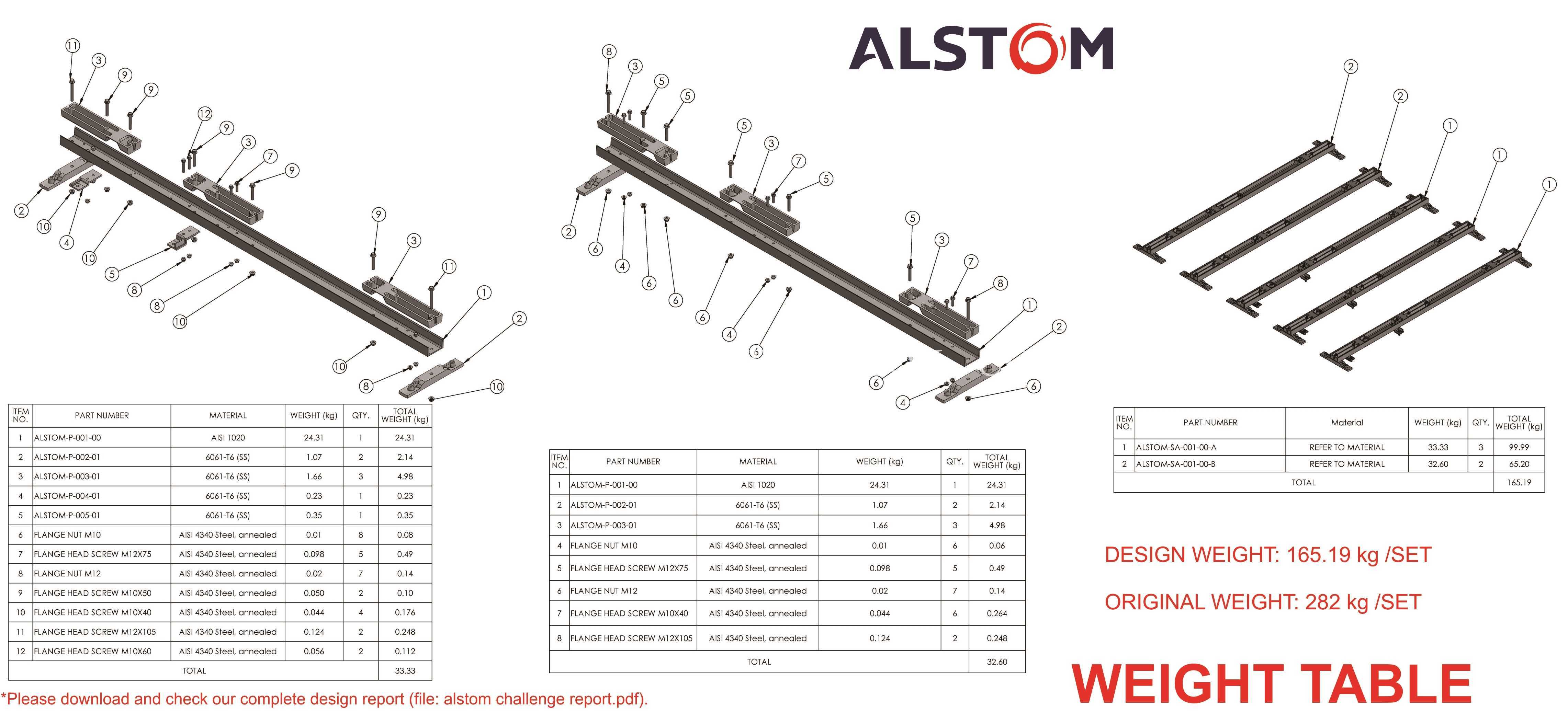

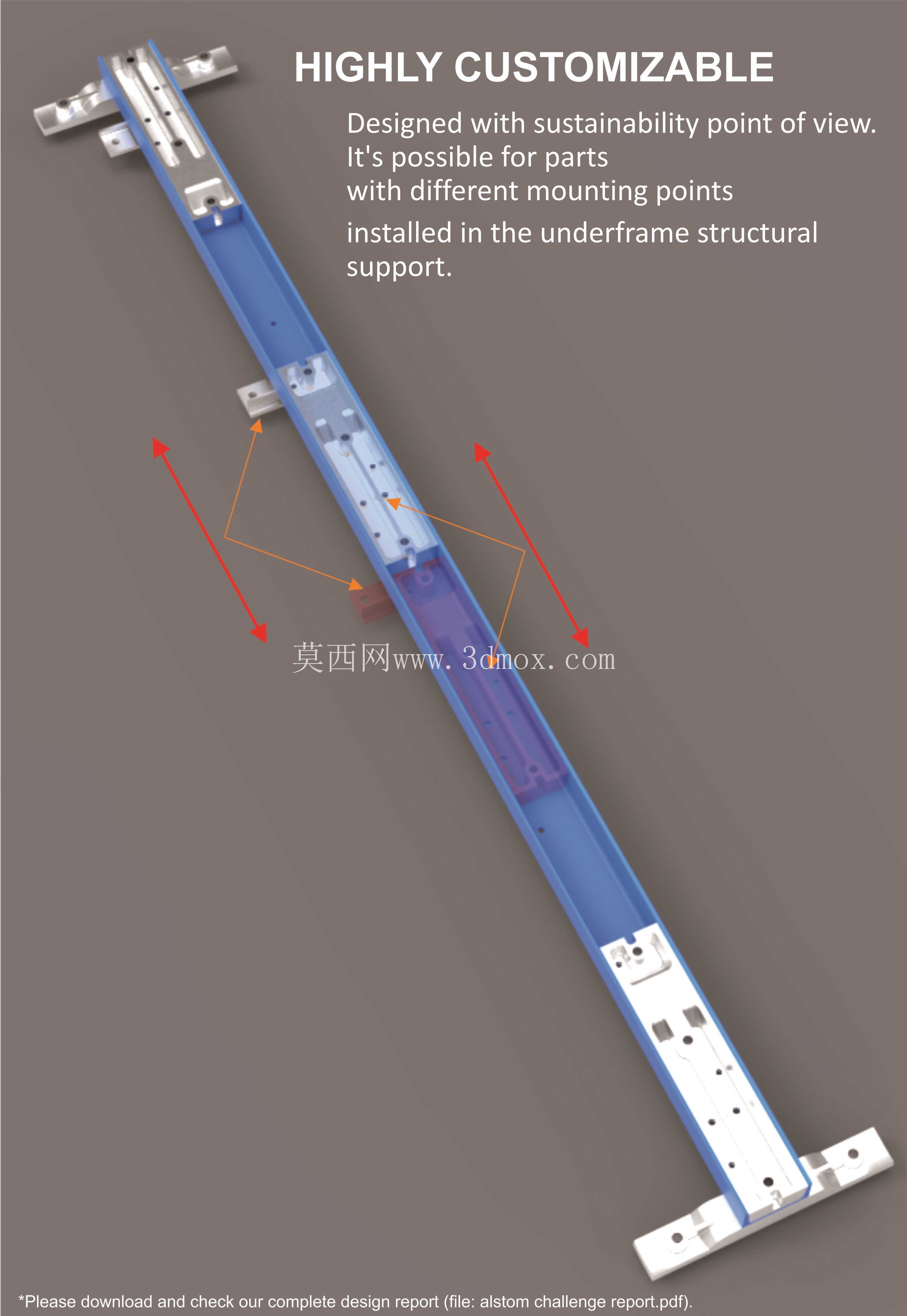

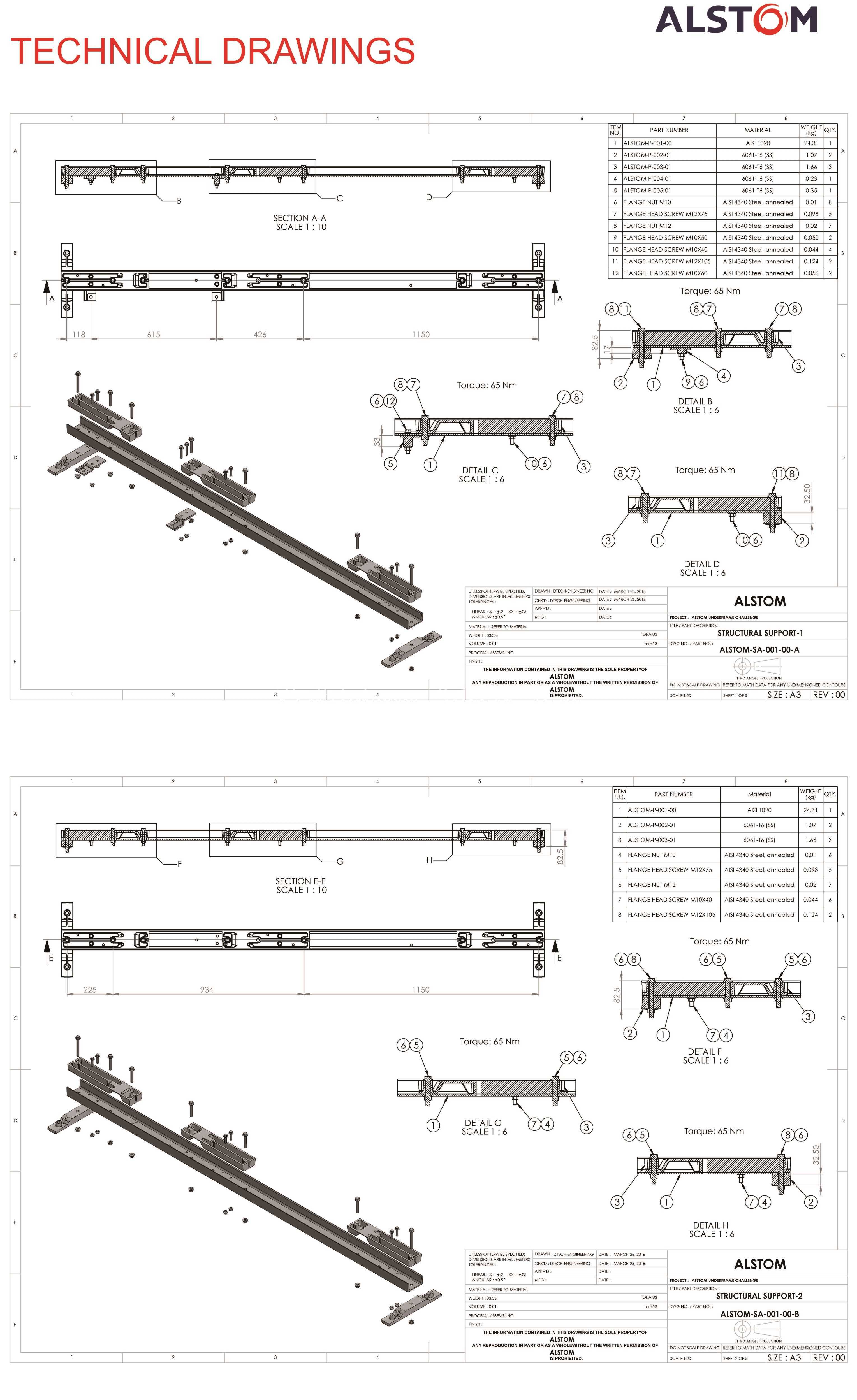

　　从结构形态上看，该支撑采用长条形主承载梁结构，梁体主体截面根据不同位置的弯矩大小做了变截面设计，弯矩最大的跨中区域保留足够的截面高度以保证抗弯能力，靠近安装座的两端区域则根据剪力分布调整截面厚度，避免材料浪费。梁体上间隔布置的安装支座，位置完全匹配现有车体底架的安装接口，不需要对原有车体的安装点位做任何修改，可直接实现替换安装，大幅降低了改造成本。安装边界方面，每根支撑构件两端的安装孔位公差控制在行业通用的精密装配范围内，支座与梁体的连接位置做了局部加强处理，避免安装时的预紧力造成局部应力集中，同时预留了足够的紧固件操作空间，现场装配时不需要额外制作专用工装，使用常规扭矩扳手即可完成安装作业。

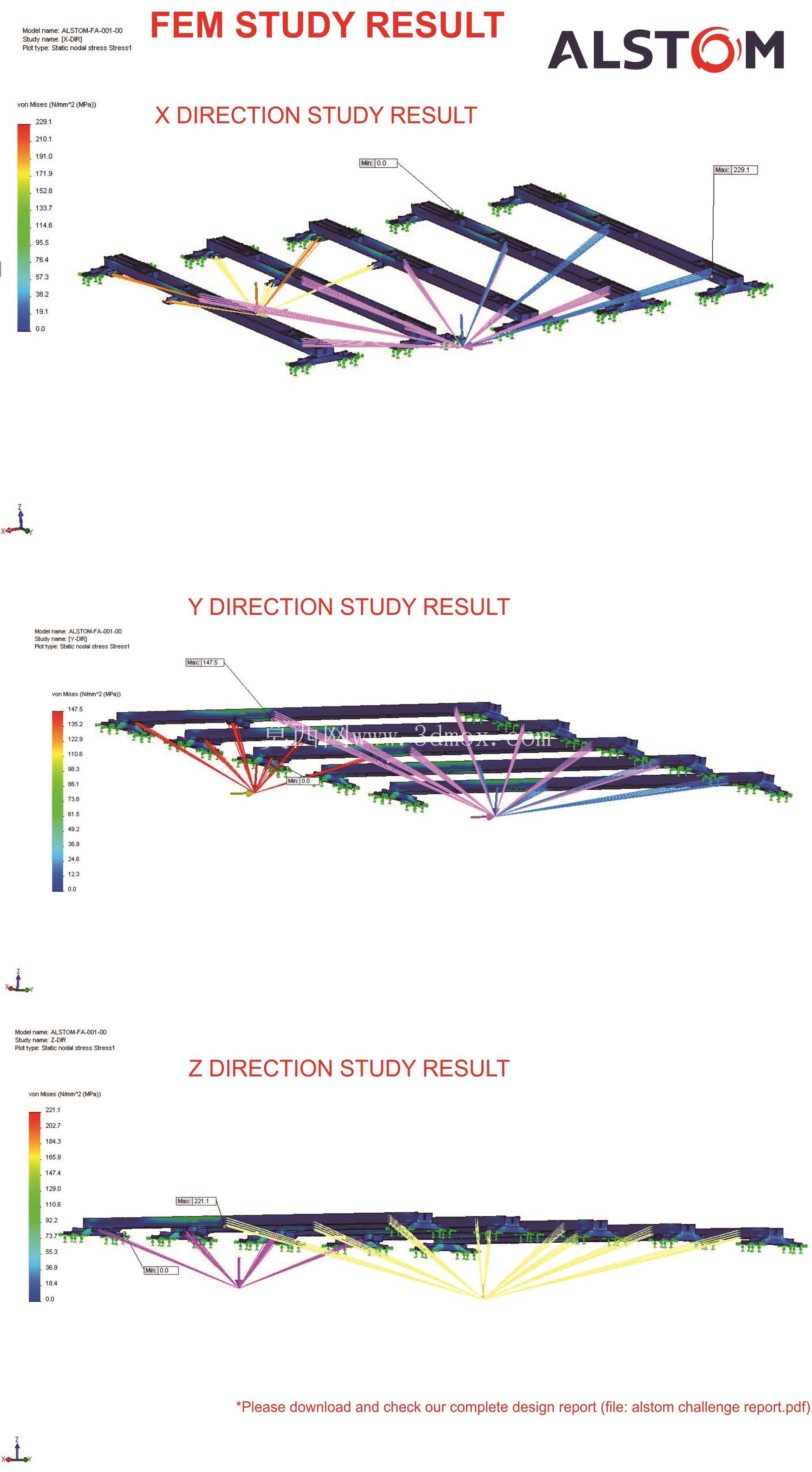

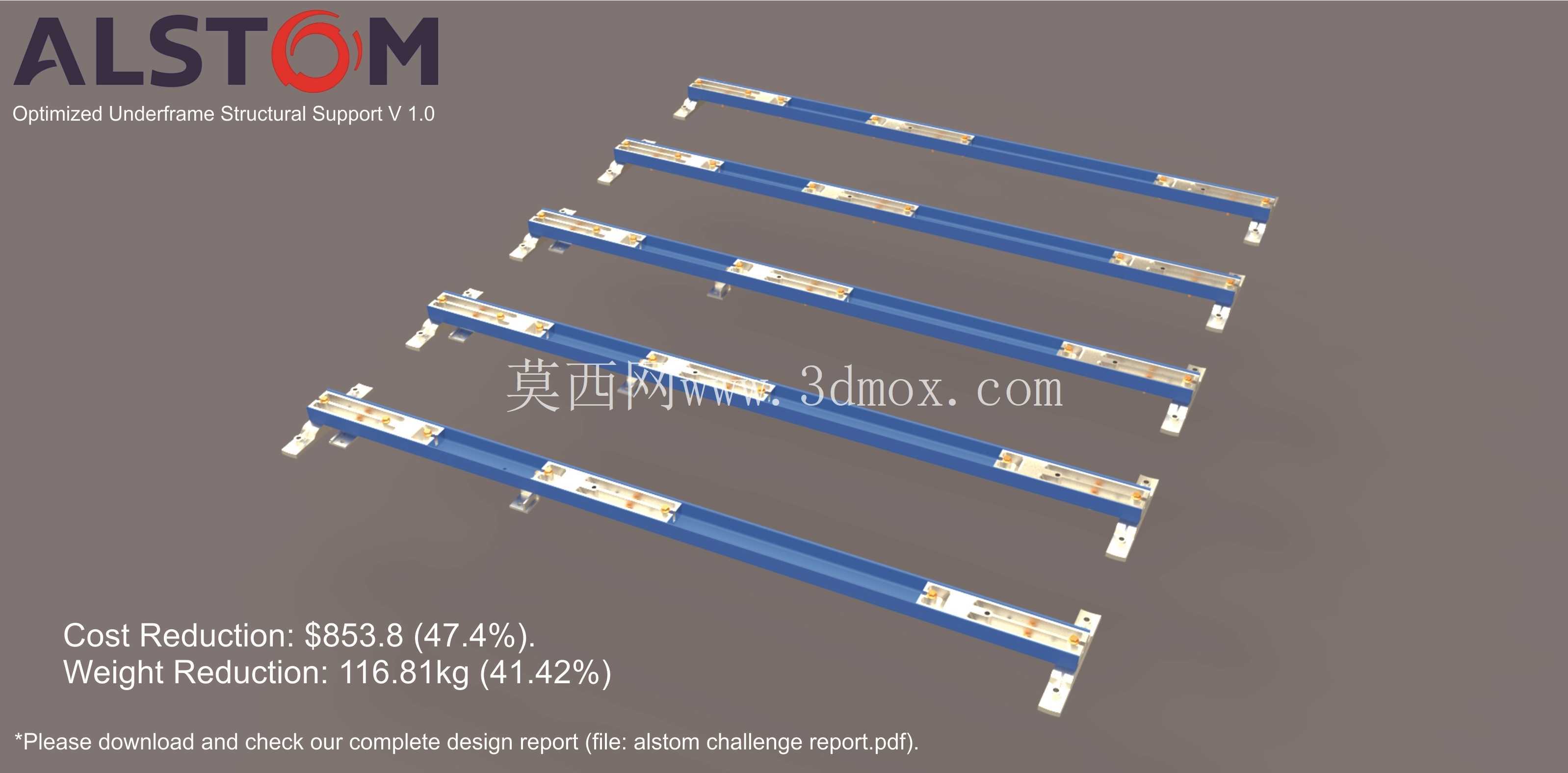

　　在性能表现上，优化后的结构在保证承载能力不低于原有设计的前提下，实现了超过四成的重量降低，单根构件的减重效果叠加整车多根支撑的总减重，能够直接降低车辆的轴重，不仅减少了车辆运行时的能耗，还能降低轮轨间的作用力，减少线路维护成本。同时，结构优化过程中对构件的固有频率做了校核，避开了车辆运行时的常见激振频率区间，避免运行过程中出现共振问题，提升了构件的疲劳寿命。梁体表面的处理工艺适配轨道交通车辆的防腐蚀要求，能够适应不同地域的温湿度环境与雨雪侵蚀，长期使用不会出现锈蚀导致的性能下降。

　　从传力路径来看，优化后的结构让载荷传递更加顺畅，上部载荷通过安装支座传入梁体后，能够沿着优化后的筋板结构均匀分散到两端的连接点位，不会出现局部应力过高的问题，在极限过载工况下，构件的变形量也控制在设计允许的范围内，不会出现永久变形影响装配精度。对于结构设计从业者来说，该构件的设计思路充分体现了拓扑优化在传统承载部件改进中的应用价值，不是盲目追求轻量化而牺牲结构性能，而是基于实际载荷数据做精准的材料分配，在性能、成本、重量三者之间找到了最优的平衡点，这类设计思路同样可以迁移到其他工业领域的大型承载梁结构设计中，为同类产品的优化升级提供参考。
