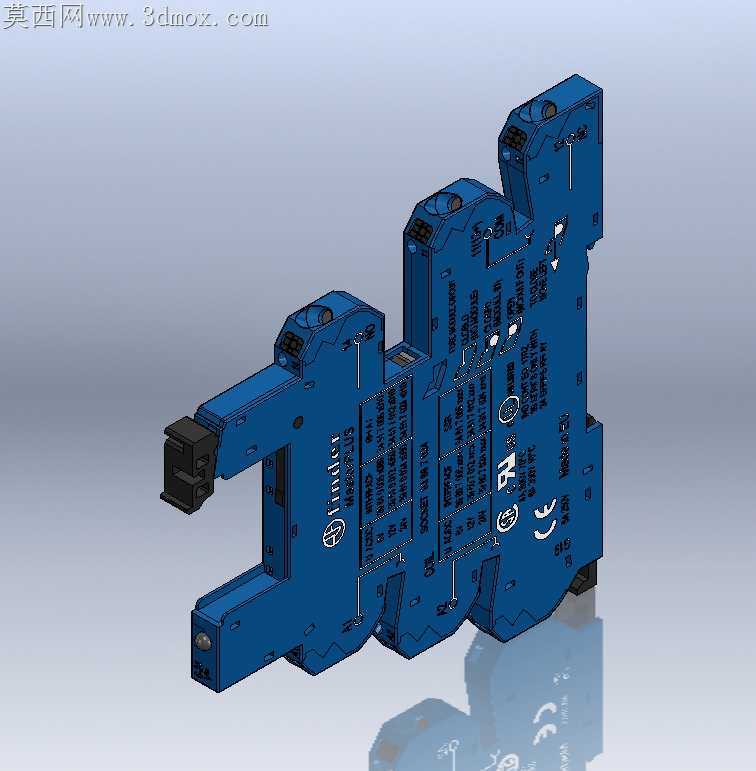

薄片式导轨安装接口继电器三维结构

这款接口继电器主要面向工业自动化控制回路的信号转接、小功率负载通断场景，常见于PLC输出端口扩展、工控柜内信号隔离、低压配电回路的逻辑控制环节，能够在主控单元与现场执行器件之间建立可靠的电气连接，既可以对主控回路的弱信号进行中转放大，也能避免现场侧的浪涌、干扰反向串入核心控制单元，保障整套工控系统的运行稳定性。从实际用途来看，该款继电器属于紧凑型接口类器件，适配1A以内的小功率信号切换需求，可直接驱动小型电磁阀、指示灯、微型接触器这类低功耗现场器件，相比传统通用继电器，它的厚度更薄，能够在有限的柜内空间内排布更多回路，大幅提升电控柜的空间利用率。在功能特性上，这款继电器采用模块化拼接设计，多个单元可以并排卡接在标准TS35导轨上，相邻单元之间无需额外连接件即可紧密贴合，每个单元都带有独立的状态指示窗口，运维人员可以直观观察触点的吸合状态，器件本体带有清晰的接线标识，进线端与出线端分层排布，避免接线时相邻回路的导线互相干扰，同时本体带有锁止结构，卡装到导轨后不会因为柜体振动出现松脱移位。设计过程中，首先围绕导轨安装的标准边界确定了本体的基础轮廓，严格遵循薄型化的设计思路，将内部的电磁线圈、触点组件、回弹机构都沿厚度方向紧凑排布，在保证电气间隙满足低压电气安全规范的前提下，尽可能压缩单只器件的厚度尺寸；外形上采用对称式的卡扣结构，既支持单只独立安装，也支持多只紧密拼接，接线端子采用升降式压接结构，能够适配不同线径的多股软线与单股硬线，安装边界完全符合主流工控柜的导轨安装尺寸规范，器件顶部预留了标签粘贴区域，方便运维人员对不同回路进行标识区分，本体侧面的防错结构可以避免安装时出现方向颠倒的问题，触点部分采用带自清洁功能的合金材质，能够在长期频繁通断的工况下保持接触可靠性，降低接触电阻过大带来的发热风险。
