超薄导轨式接口继电器结构设计

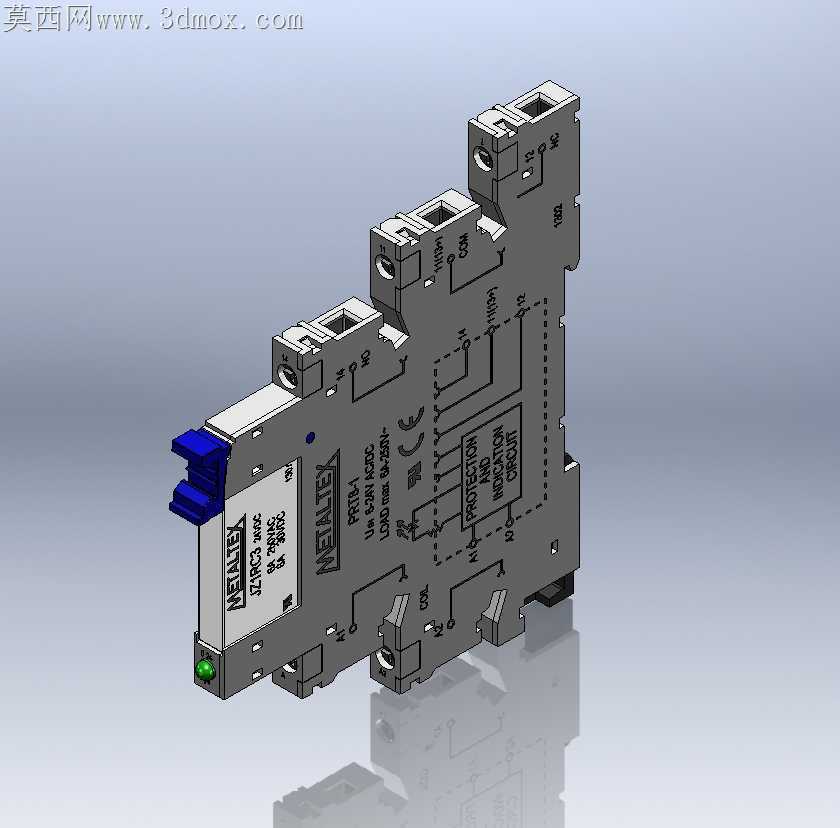

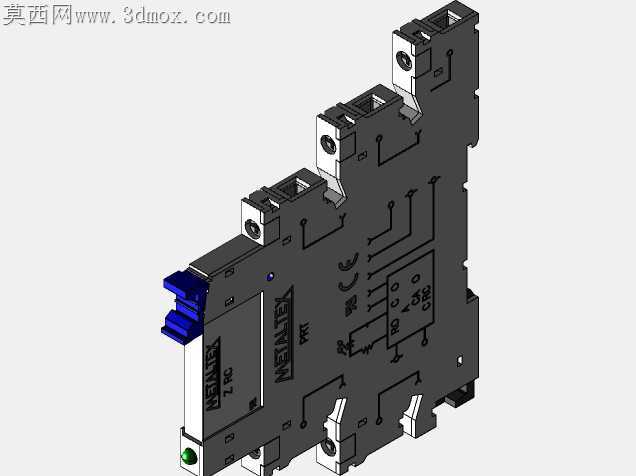

这款导轨式接口继电器主要面向工业自动化控制场景设计，可直接卡装在标准DIN电气导轨上，适配各类PLC输出端口扩展、工控柜信号隔离、低压控制回路通断等核心应用场景，在生产线信号传输、设备联锁控制、弱电驱动强电的转换环节中承担关键作用，能够有效解决工控系统中主控单元端口带载能力不足、不同电压等级信号匹配、外部干扰串入主控回路等常见工程问题。产品整体采用超薄型片式结构设计，单模块宽度仅6.2mm，相比传统继电器大幅节省柜内安装空间，可在有限的导轨排布空间内实现高密度点位布置，适配多通道密集布线的紧凑型电控柜设计需求。结构设计上充分考虑现场安装与运维的便捷性，模块侧面设置标准化的导轨卡扣，无需额外紧固件即可快速完成卡装与拆卸，接线端子采用直插式压接结构，配合清晰的端子标识，可大幅降低现场接线的错误率，减少柜内布线的整理难度。模块本体集成了状态指示单元，正面设置的绿色状态指示灯可直观显示触点通断状态，运维人员无需借助额外测量工具即可快速判断回路工作状态，大幅提升现场故障排查效率。外壳采用阻燃级工程塑料注塑成型，表面印制清晰的回路原理图、触点参数标识与认证标识，既满足电气设备的绝缘防护要求，也能为现场接线、参数核对提供直观参考。内部结构采用模块化集成设计，将电磁驱动单元、触点组件、保护电路、接线端子整合为一体化结构，触点部分选用抗熔焊、耐电弧的合金材质，可适配频繁通断的控制场景，同时内置的浪涌保护回路可有效吸收线圈分断时产生的反向电动势，避免反向电压冲击损坏前端主控元件。安装边界上严格遵循工控行业通用安装规范，模块高度与深度适配标准线槽的布线空间，相邻模块安装时无结构干涉，接线操作空间预留充足，即使在密集排布的状态下也可完成单模块的拆装与接线操作，无需拆卸相邻元件，充分适配工业现场的运维需求。
