多规格车用与工控电磁继电器三维结构

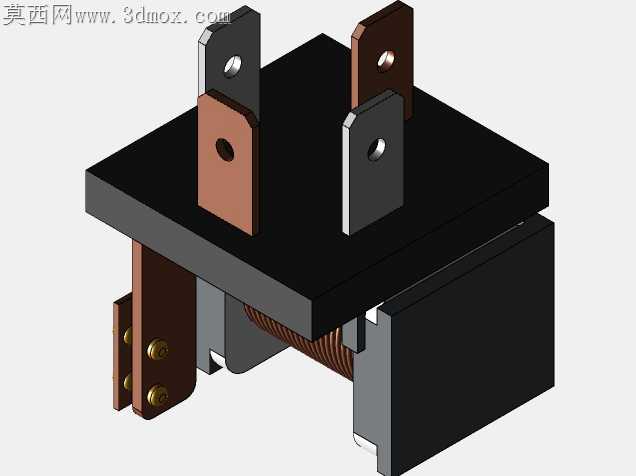

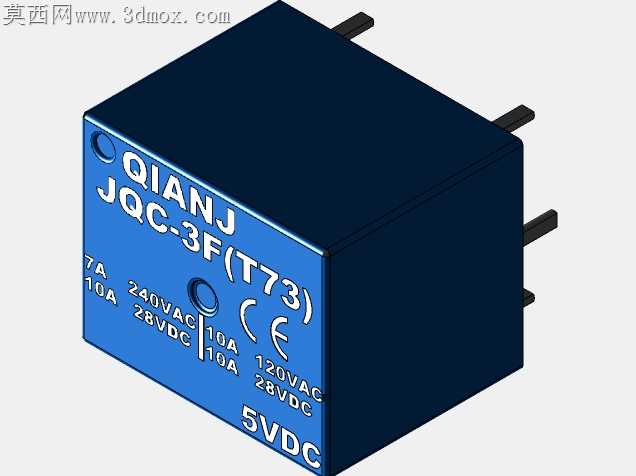

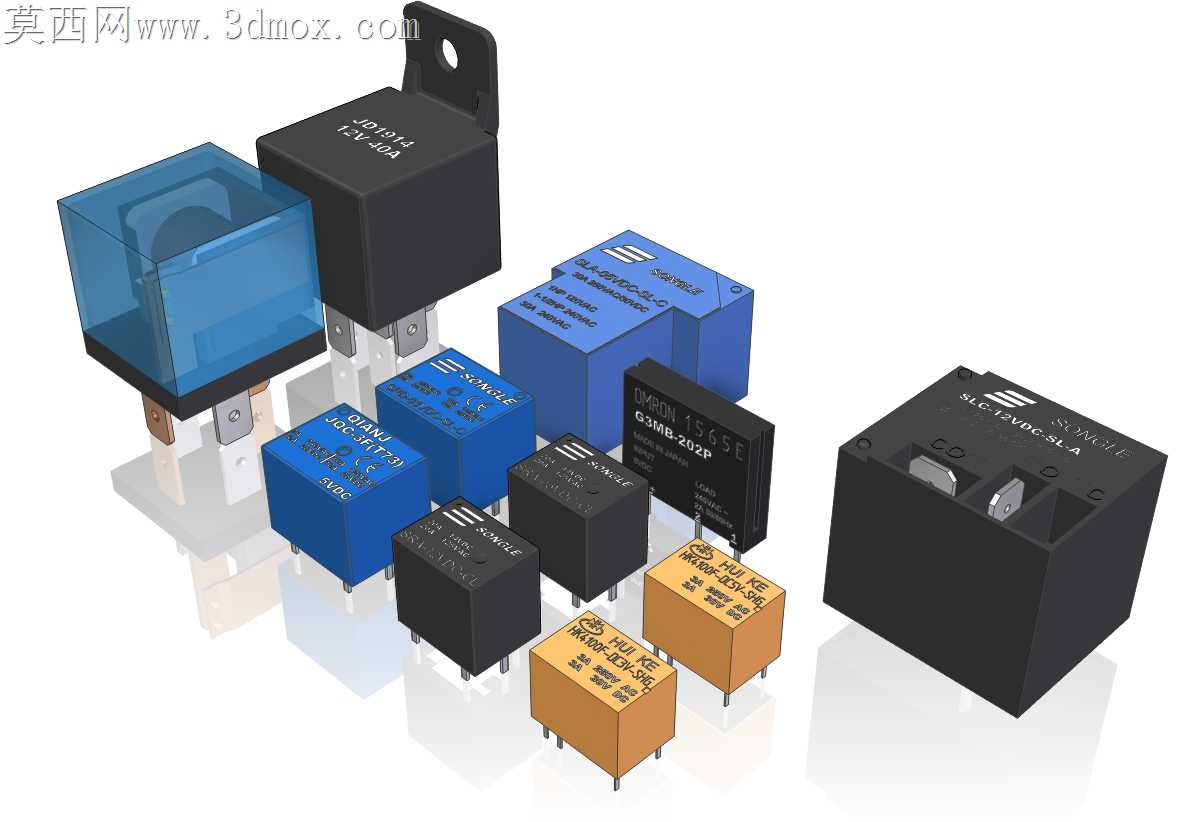

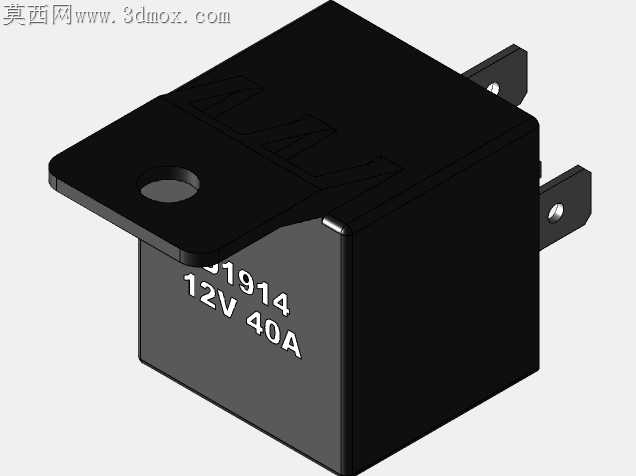

车载继电器长期处于引擎舱高低温交变、振动冲击的复杂工况里，插脚与塑壳结合处的虚接、密封胶圈压合不均导致的潮气侵入，一直是售后返修的高频诱因，这套多规格继电器模型在结构设计阶段就把这些现场痛点前置到三维校验环节里。塑壳与底座的卡扣配合位特意留了0.12mm的过盈公差，既不会因为公差过大导致装配后卡扣发白开裂，也不会因为间隙过松在持续振动下出现松脱，插脚的嵌装位置做了局部加厚的凸台结构，插脚压入塑壳时凸台能分散压装应力，避免塑壳内部出现肉眼难察的微裂纹，这些微裂纹在高低温循环后会慢慢延展，最终导致壳体开裂失效。不同规格的继电器线圈绕组预留空间做了差异化调整，大电流100A规格的继电器特意在触点周边留了灭弧腔的扩容空间，不会因为腔体过小导致拉弧持续烧蚀触点，小信号规格的继电器则把线圈与触点的屏蔽距离做了精准控制，避免线圈通电时的磁场干扰小信号传输稳定性。透明外壳款式的模型特意还原了外壳与内部组件的装配间隙，透明PC材质的壁厚控制在1.2mm，既保证足够的结构强度抗外力冲击，也不会因为壁厚过厚导致内部触点状态观察不清，安装固定耳的开孔位置做了沉台设计，螺丝锁附时不会因为螺丝头突出影响周边线束排布，沉台深度刚好匹配标准M3螺丝的头部厚度，锁附后螺丝头与安装面齐平，不会刮伤周边线束绝缘层。不同引脚排布的款式都对应了实际量产的PCB插装或快插端子规格，插脚的倒角角度做了统一优化，插装时能顺畅对准插座或PCB孔位，不会因为插脚边缘毛刺导致插装卡滞，塑壳表面的标识刻印位置特意避开了安装贴合面，不会因为安装时的摩擦导致标识磨损模糊，后期运维排查时能快速识别继电器规格参数。蓝色、黑色、橙色不同外壳配色对应不同的电压等级与负载类型，模型里还原了不同配色外壳的材质细微差异，黑色外壳多为添加了抗UV助剂的PA66材质，适合长期暴露在户外光照环境，蓝色外壳多为常规工控环境使用的PBT材质，橙色外壳则是耐高温规格的增强材质，适配靠近引擎热源的安装位置，每种材质的壁厚、卡扣强度都对应做了参数调整，不会出现统一壁厚导致的不同材质下结构强度不匹配问题。
