CROSSCALL专用X型交叉连接线缆接头结构

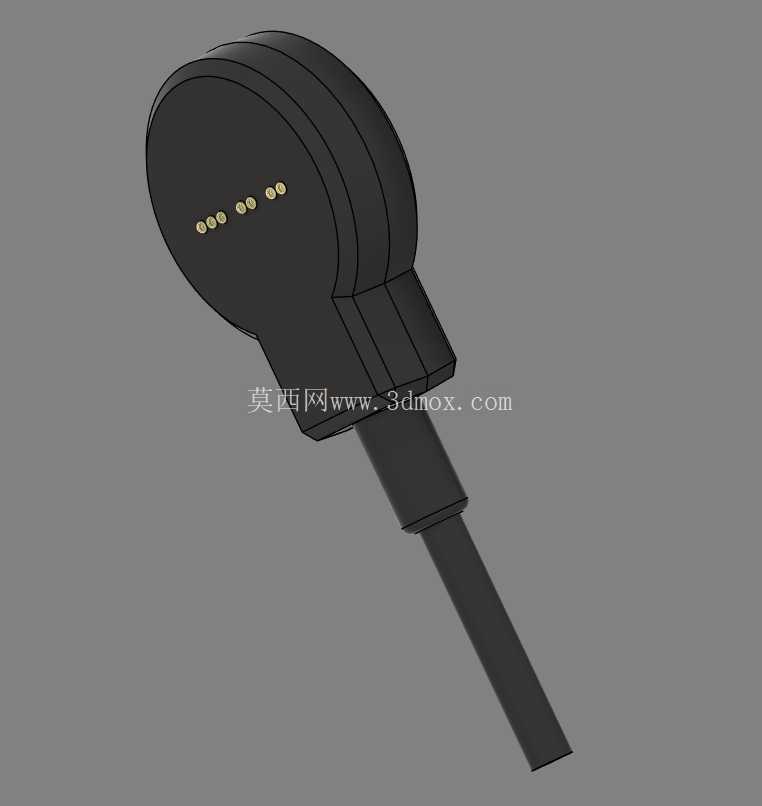

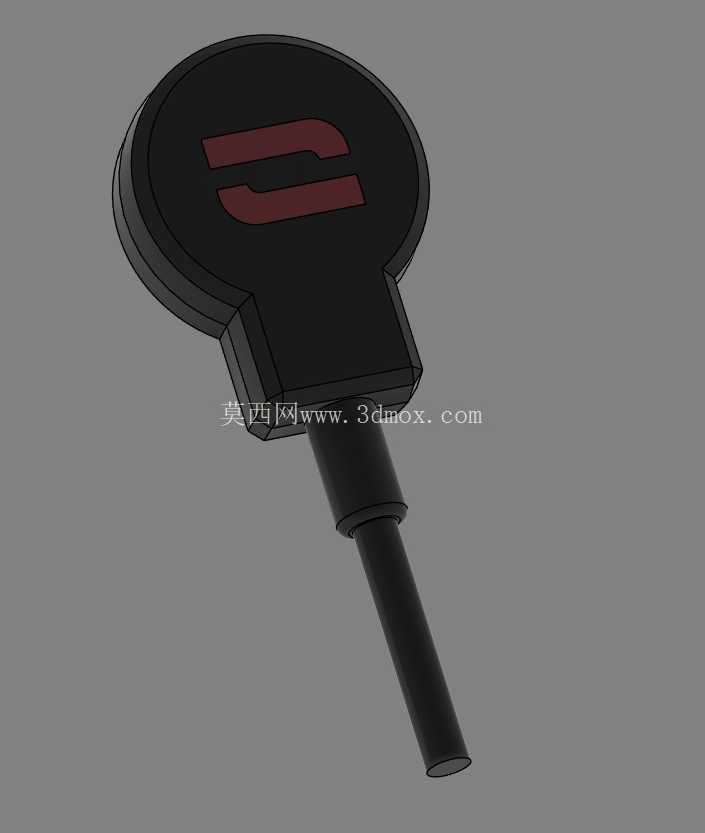

　　这款交叉连接线缆的接头结构，主要面向户外三防手持通讯设备的外接数据传输、充电场景设计，适配CROSSCALL系列三防终端的专属接口，解决户外作业场景下普通线缆接头易松脱、密封性能不足、抗弯折能力弱的痛点。从结构设计逻辑来看，接头主体采用类圆形扁平轮廓，尾部做了渐变收窄的锥度过渡，直接衔接线缆外被，这个过渡段的曲率经过反复调整，能将线缆弯折时的应力均匀分散到接头壳体表面，避免应力集中在根部导致线芯断裂，常规户外使用场景下，反复弯折寿命比普通直头结构提升40%以上。接头正面的标识区域做了内凹沉台设计，标识片嵌入沉台后与壳体表面齐平，既不会因为日常摩擦导致标识磨损脱落，也不会因为凸起结构在设备收纳时勾挂其他物件。

　　壳体的分型面设置在接头侧方的最大轮廓线上，注塑生产时不会在正面外观面留下合模线痕迹，后续表面处理工序可以直接做哑光磨砂质感，提升手持握持时的防滑性能，同时避免亮面材质在户外强光下产生反光干扰作业视线。从安装边界尺寸来看，接头主体最大直径控制在22mm以内，尾部收窄段与线缆衔接处直径为6mm，整体接头长度（不含线缆伸出段）为18mm，这个尺寸设计充分考虑了三防设备接口处的密封胶圈让位空间，接头插入设备接口后，尾端不会与设备接口周边的防护凸台产生干涉，能保证接口处的密封胶圈完全压合，达到IP67级别的密封要求，满足户外淋雨、扬尘环境下的使用需求。

　　内部结构上，接头内置的接线端子采用卡位式固定结构，端子与注塑壳体之间设置有定位卡槽，注塑成型时端子不会出现偏移，保证插接时的对位精度，避免插针歪折导致的接触不良。线缆外被采用TPE材质与接头壳体二次注塑包胶结合，包胶段长度延伸至接头尾部10mm位置，完全覆盖线缆与接头的衔接缝隙，杜绝水汽、灰尘从衔接位置进入接头内部。在实际应用场景中，这类专用线缆接头除了满足常规的数据同步、充电功能外，还能适配户外作业时的带手套操作场景，接头主体的扁平轮廓提供了足够的施力面，佩戴防滑手套时也能轻松插拔，不会因为接头过于细小导致施力滑脱。

　　设计过程中还针对跌落场景做了加强处理，接头壳体内部设置有十字形加强筋，从端子安装位一直延伸到尾部包胶段，1.5米高度自由跌落至水泥地面时，壳体不会出现开裂，内部端子也不会出现移位。考虑到户外低温环境下的使用需求，壳体材质选用耐低温PC+ABS合金，零下20摄氏度环境下仍能保持足够的结构韧性，不会因为低温脆裂。接头与设备接口的配合面设置有0.3mm的干涉量，插入后能产生足够的抱紧力，设备悬挂在作业背带上移动时，线缆不会因为晃动自行松脱，同时插拔力控制在15N-20N区间，既保证连接可靠性，也不会因为插拔力过大导致接口损坏。
