树莓派1.3寸TFT显示扩展模块结构设计

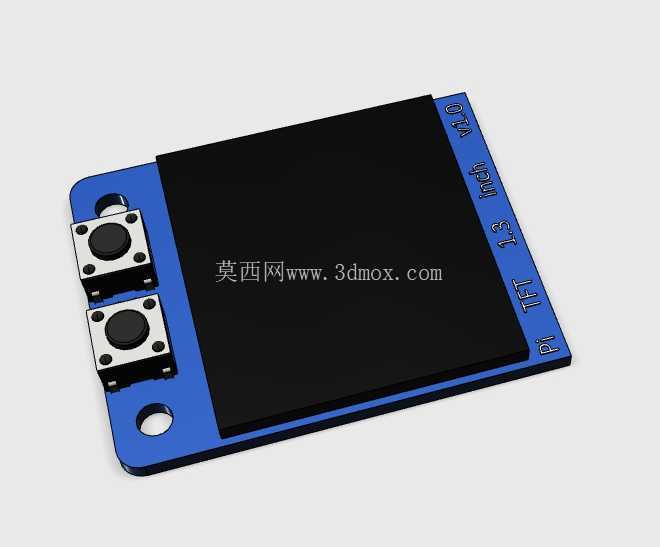

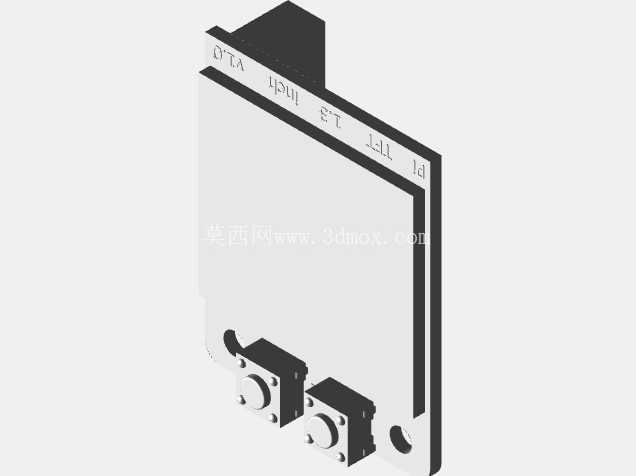

　　这款适配树莓派的1.3寸TFT显示扩展件，主要面向嵌入式开发、小型智能终端搭建场景，在便携式检测设备、桌面状态监控面板、迷你人机交互终端、开源硬件二次开发项目中应用广泛，能够为无原生显示输出的树莓派核心板提供直观的可视化输出通道，同时搭载两颗实体按键，可实现参数调整、界面切换、功能确认等基础交互操作，无需额外外接输入设备即可完成简易的人机交互逻辑。从结构设计层面来看，整个模块采用PCB载板加屏幕贴合的叠层布局，蓝色阻焊层的载板作为核心承载结构，屏幕区域居中布置，两颗轻触按键排布在载板左侧，与屏幕显示区域形成功能分区，避免操作按键时误触屏幕表面，载板边角处预留的两个圆形安装孔，可配合M2规格螺丝将模块固定在3D打印外壳、设备面板或者树莓派配套的堆叠支架上，安装孔位的中心距经过适配校准，能够兼容主流树莓派扩展板的堆叠安装标准，不会和其他扩展模块产生结构干涉。

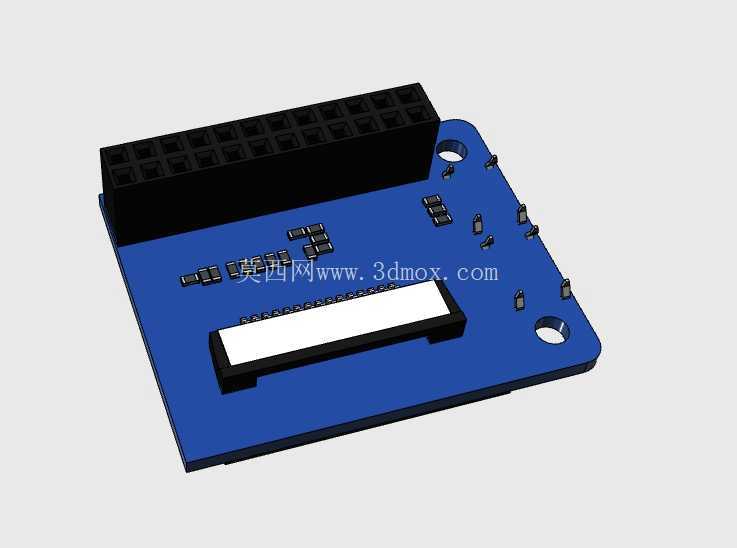

　　屏幕部分采用1.3寸方形TFT面板，分辨率为240×240，驱动方案为ST7789，采用3.3V SPI通信接口，和树莓派的GPIO引脚电平直接匹配，无需额外增加电平转换电路，载板边缘预留的排针焊接位，可直接通过排针和树莓派的对应引脚连接，减少飞线带来的信号干扰与结构杂乱问题。设计过程中重点考虑了嵌入式场景的空间占用问题，整个模块的外轮廓尺寸控制在极小范围内，载板边缘做了圆角处理，避免尖锐边角在安装调试过程中划伤操作人员或者损坏周边线材，屏幕表面的黑色遮光区域刚好覆盖TFT面板的非显示边框，既能够遮挡面板边缘的驱动IC与走线，也能提升显示区域的视觉整体性。

　　两颗轻触按键选用6×6mm规格的标准贴片轻触开关，按键高度略高于载板表面，操作时的按压行程清晰，反馈手感明确，按键下方的载板区域做了局部铺铜加固，避免多次按压后焊盘脱落导致按键失效。载板右侧边缘丝印清晰标注了模块版本、尺寸参数与接口定义，方便开发人员在接线调试时快速确认引脚定义，减少接线错误的概率。在实际应用中，这类小型显示模块常被集成到桌面环境监测装置里，用来实时显示温湿度、CPU占用率、网络状态等信息，也可作为小型3D打印机的辅助状态显示屏，或者迷你游戏机的显示交互单元，由于采用SPI通信方式，仅占用树莓派少量GPIO引脚，剩余引脚仍可外接传感器、执行器等其他外设，不会过多占用核心板的接口资源。

　　结构设计上充分考虑了批量组装的便利性，所有元器件均采用表面贴装工艺，屏幕通过双面胶贴合在载板对应的定位区域，定位精度能够保证屏幕显示区域和载板开窗完全对齐，不会出现显示偏移的问题，载板的厚度选用1.6mm标准PCB厚度，兼顾结构强度与轻量化需求，整体重量极轻，即使直接堆叠在树莓派核心板上，也不会对核心板的排针产生过大的剪切应力，长期使用也不会出现排针变形、接触不良的问题。模块的安装边界经过反复校核，当采用堆叠方式安装时，模块整体突出树莓派板面的高度仅为屏幕加按键的总高度，不会遮挡树莓派自身的USB、HDMI等外接接口，也不会影响散热片的安装，对于需要紧凑安装的嵌入式项目来说，这种低剖面的结构设计能够大幅缩小整个设备的整体体积，方便装入狭小的外壳空间内。
