在低压电控系统的设计选型中,小信号控制大电流负载的场景几乎随处可见,从工业控制柜的负载通断、智能家居的大功率回路切换,到新能源设备的辅助回路控制,这类需求都需要可靠的功率继电器作为执行元件,SLA-12VDC-SL-A这款四脚SPST常开型功率继电器,就是针对这类场景开发的典型元件。
从实际使用场景来看,这款继电器的适配范围非常广,12VDC的线圈供电电压,刚好匹配绝大多数工控板卡、车载电控单元、智能家居控制模块的常规输出电平,不需要额外增设电平转换电路就能直接驱动;30A的最大触点分断能力,能够覆盖常见的阻性负载、小功率感性负载的通断需求,比如家用热水器、小型加热模组、直流电机驱动回路、照明回路的控制,都可以用这款继电器实现低压控制信号对高压大电流回路的隔离控制,避免控制回路直接接触高压带来的安全隐患,同时也能解决小电流控制触点无法承载大负载电流的问题。
从功能特性上看,这款继电器采用SPST常开结构,也就是线圈未得电时触点处于断开状态,线圈得电后触点吸合导通,这种结构非常适合做回路的通电控制,不存在常闭触点带来的待机导通问题,静态功耗控制表现较好;触点部分采用了耐电弧的合金材质,能够在30A电流分断时承受电弧烧蚀,延长触点的使用寿命,外壳上标注的30A 250VAC/30VDC参数,明确了交流、直流回路下的最大承载能力,选型时可以直接对照负载参数匹配,不需要额外降额计算太多冗余量,当然实际工程应用中如果是感性负载,还是建议预留20%左右的电流余量,避免启动冲击电流损伤触点。
从设计思路层面拆解这款继电器的结构,首先是外壳采用了阻燃PBT材质的全包覆设计,既可以隔绝外部灰尘、潮气侵入内部触点与线圈结构,也能在触点分断产生电弧时避免火焰外溢,满足电控设备的安规要求;引脚采用直插式设计,四个引脚分别对应线圈两端与触点两端,引脚间距符合常规功率继电器的PCB安装规范,既可以直接焊接在PCB板上,也可以搭配配套的底座做导轨式安装,适配不同的安装场景;线圈部分采用了漆包线多层绕制结构,铁芯与衔铁的配合间隙经过校准,保证12V额定电压下能够可靠吸合,同时不会因为电压小幅波动出现误吸合或者吸合不稳的问题,触点部分的弹片压力经过调校,既保证吸合时接触电阻足够小,避免大电流通过时触点发热,也能在失电时依靠弹片弹力快速分断,减少拉弧时间。
关于外形尺寸与安装边界,这款继电器属于标准的T73规格功率继电器尺寸,本体长宽高大概在29mm*15.5mm*19mm左右,引脚伸出本体的长度约3.5mm,在做PCB布局的时候,需要预留出至少32mm*18mm的安装空间,高度方向要留出至少22mm的余量,避免和周边的电容、接线端子等元件产生干涉;如果是采用底座安装的方式,还要额外预留底座的安装尺寸,以及接线的操作空间,继电器周边不要紧贴发热量大的元件比如功率电阻、散热片,避免高温环境导致线圈绝缘老化加速,影响使用寿命;另外安装时要注意引脚的极性,线圈两端虽然交流阻抗下没有极性区分,但如果是搭配续流二极管做线圈浪涌吸收的话,需要注意续流二极管的反向接法,避免二极管导通导致线圈无法正常得电。

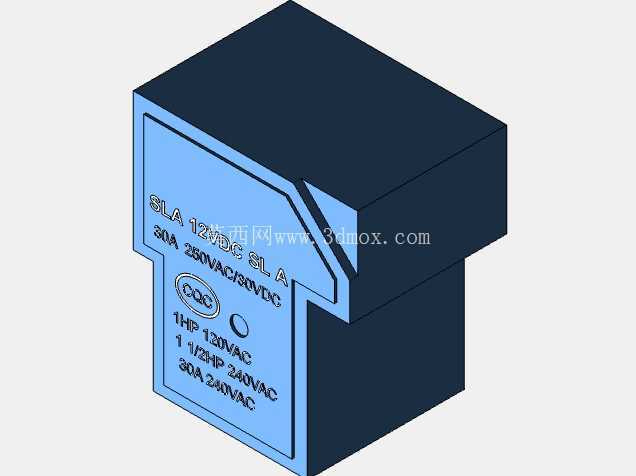

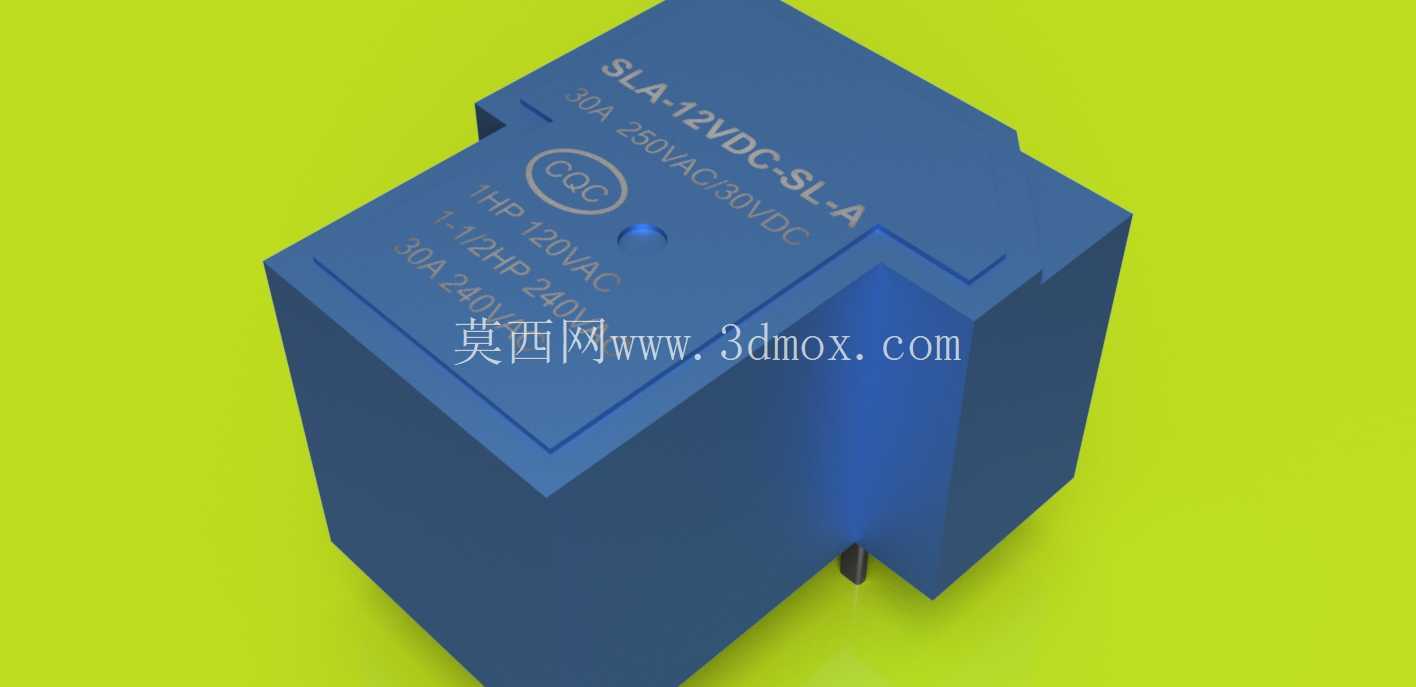

在实际建模还原这款继电器的时候,需要重点注意几个结构细节:一是外壳表面的丝印标识位置要准确,包括型号参数、认证标识的位置都要和实物对齐,方便后续做BOM表核对的时候能够直观识别;二是引脚的位置度公差要控制在0.1mm以内,避免建模尺寸偏差导致PCB封装不匹配,焊接时出现引脚错位的问题;三是外壳顶部的蓝色指示灯位置要准确,这款继电器带工作状态指示灯,线圈得电时指示灯点亮,建模时要预留出指示灯的透光结构位置;四是衔铁部分的活动间隙要还原出来,虽然三维模型不需要做运动仿真,但准确的结构间隙能够体现出继电器的工作原理,方便后续做装配演示或者教学使用。
在设备选型匹配的时候,还要注意几个工程细节:首先是线圈的功耗,这款12V线圈的继电器功耗大概在0.9W左右,驱动回路的输出电流能力要能够覆盖这个功耗,避免出现驱动能力不足导致继电器吸合不可靠的问题;其次是触点的负载类型,如果是控制电机、电磁阀这类感性负载,要在触点两端并联RC吸收回路或者压敏电阻,吸收分断时的反向电动势,减少触点烧蚀;另外在低温或者高海拔环境下使用时,要适当降额使用,因为低气压环境下触点的分断电弧更容易扩散,绝缘强度会有所下降,留足余量能够提升系统的可靠性。
