三友SARB系列24V直流C型继电器结构

在低压电气控制回路的选型与结构设计工作中，这类小型直流继电器是工控板卡、车载电控单元、小型自动化设备里极为常见的通断执行元件，本次涉及的SARB系列24V直流C型继电器，核心适配12V、24V直流供电的控制场景，额定载流能力可达40A，能够满足中小功率负载的直接通断需求，无需额外搭配中间扩容继电器，可有效缩减控制板的布板空间。

从实际应用场景来看，这类继电器常部署在车载电控系统的电源分配单元、工业IO控制板的输出回路、小型智能家居的强电通断模块中，依靠线圈得电产生的电磁吸力带动触点动作，实现低压控制信号对高压或大电流负载回路的隔离控制，避免控制侧的弱信号直接与负载侧大电流回路接触，降低控制芯片被浪涌击穿的风险。不同于信号级继电器的小载流设计，该款继电器的触点结构做了加厚处理，能够承受短时的启动冲击电流，适配阻性、轻度感性负载的通断需求，比如车载灯光回路、小型直流电机驱动、加热模块供电切换这类常见工况。

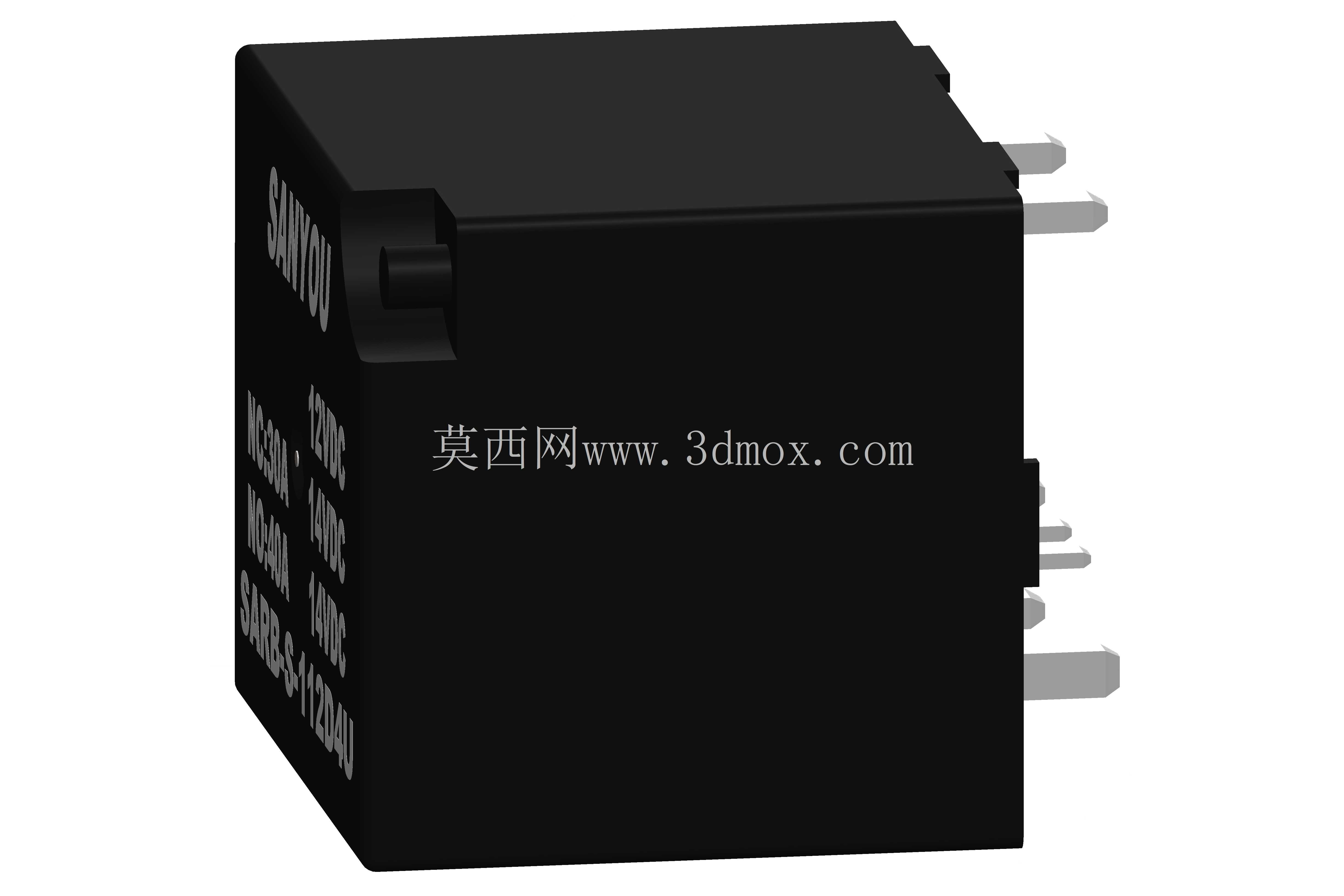

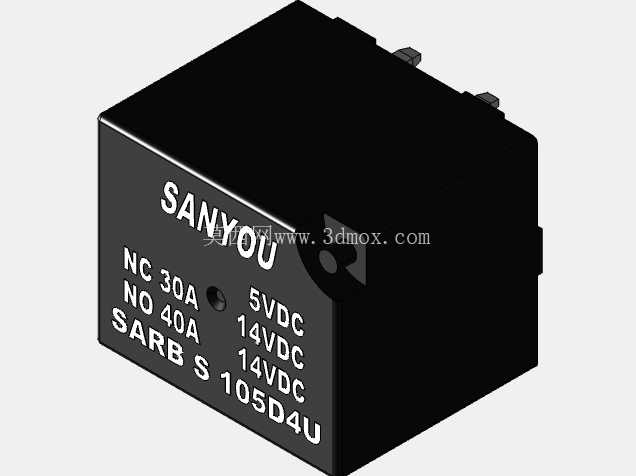

从结构设计思路来看，这款继电器采用标准的方块式塑壳封装，外壳选用耐温阻燃的黑色工程塑料注塑成型，外壳表面预留了清晰的型号标识印刷区域，方便生产组装与后期运维时的型号识别。引脚采用直插式排布设计，引脚间距符合常规PCB板的布板规范，既可以采用波峰焊直接焊接在控制电路板上，也可以搭配对应的插座实现插拔式安装，适配不同的设备组装需求。线圈部分被塑壳完全包裹，能够隔绝生产与使用过程中的灰尘、潮气侵蚀，提升长期工作的稳定性，触点区域做了局部的隔弧结构设计，在触点分断产生微弱电弧时，能够避免电弧外溢影响周边电路板上的其他元器件。

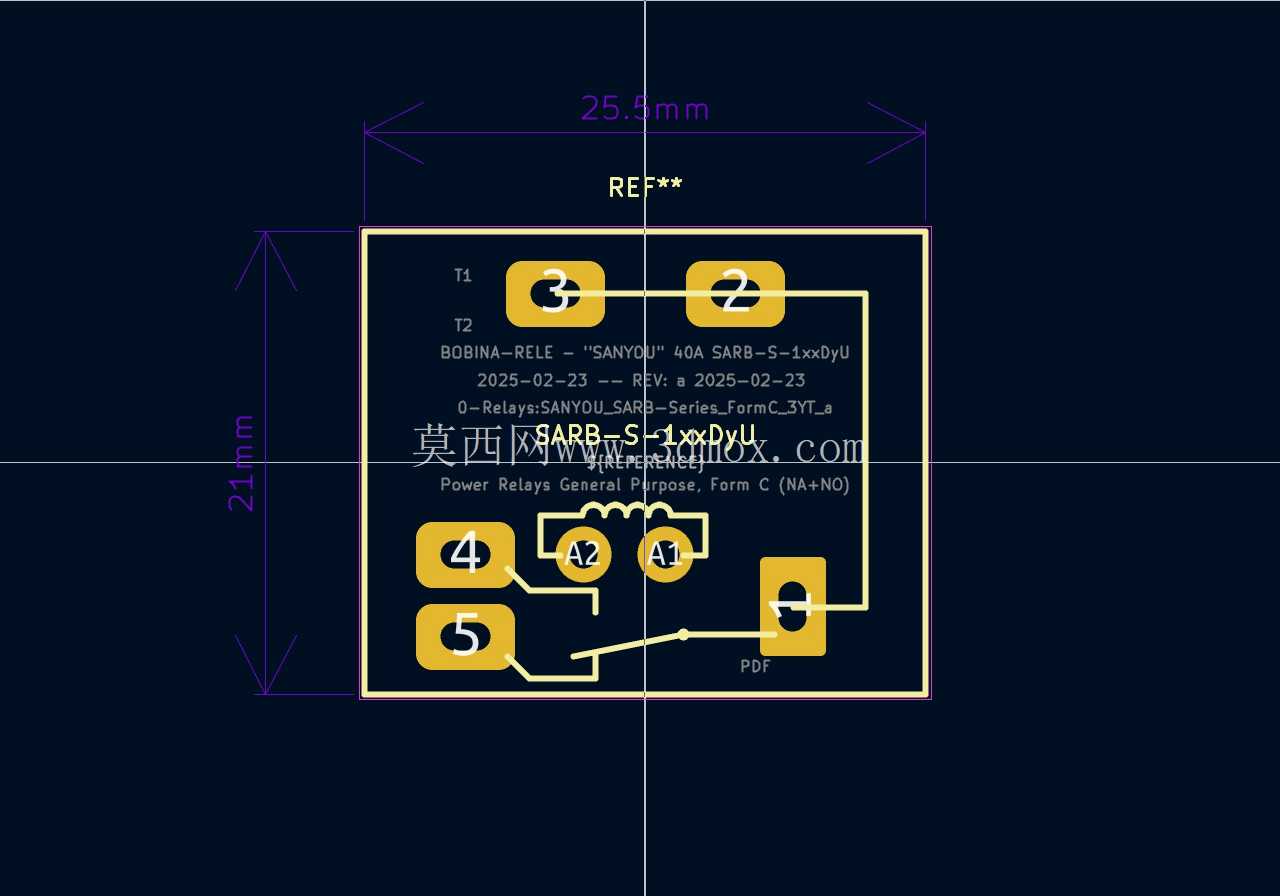

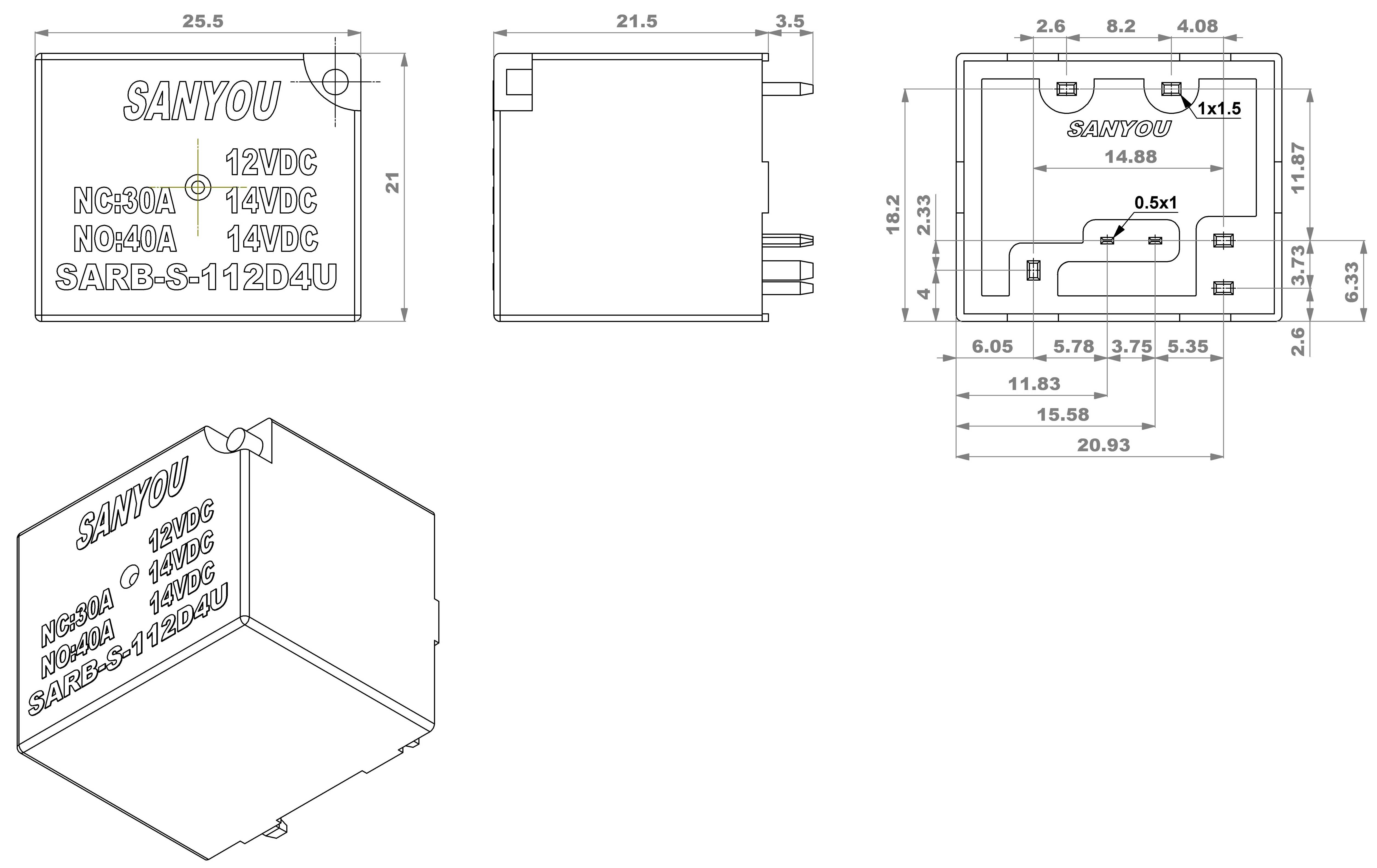

外形尺寸与安装边界方面，该继电器主体尺寸控制在21×25.5mm的矩形截面范围内，引脚伸出本体的长度满足常规2mm厚度PCB板的焊接穿透要求，安装时在PCB板上预留的占位空间需要考虑引脚的焊接安全间距，周边3mm范围内避免布置高度超过5mm的元器件，防止与继电器本体产生结构干涉。引脚的排布区分了线圈引脚与触点引脚，不同功能引脚的间距做了差异化设计，能够从结构上避免组装时的插反问题，降低生产环节的错装风险。继电器本体的顶部为平整面，在设备内部空间紧凑的场景下，顶部可贴近设备内壳布置，不会因为外壳的凸起结构额外占用竖向安装空间。

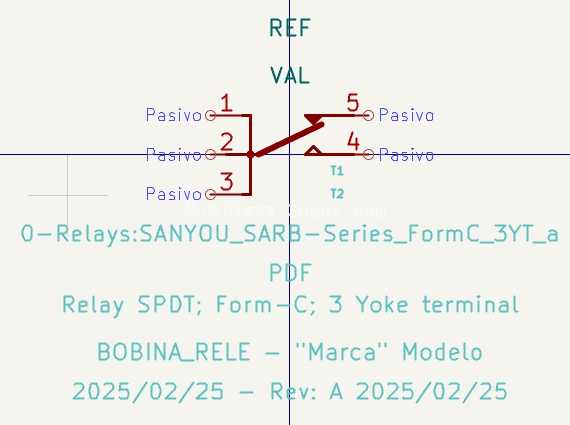

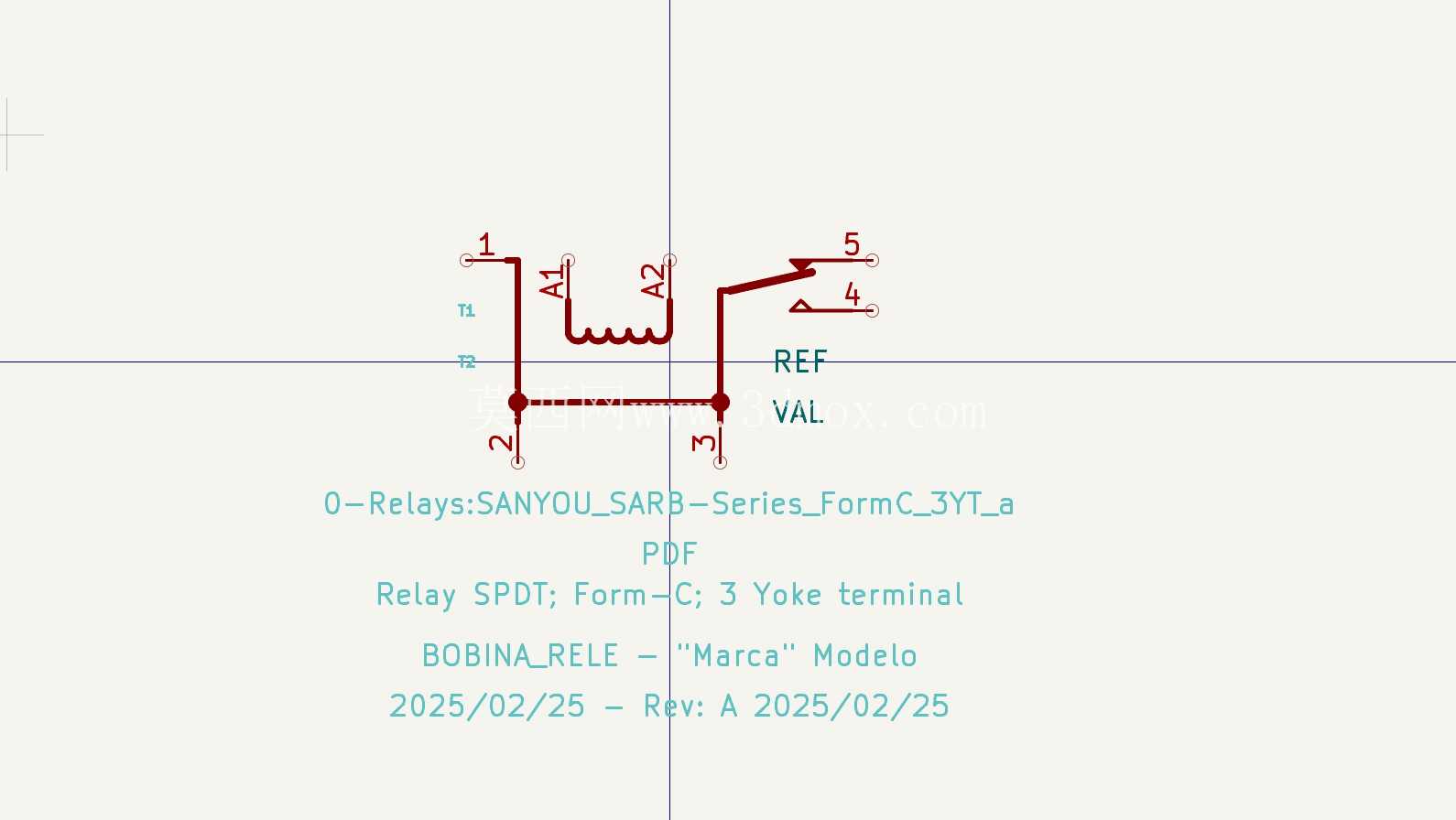

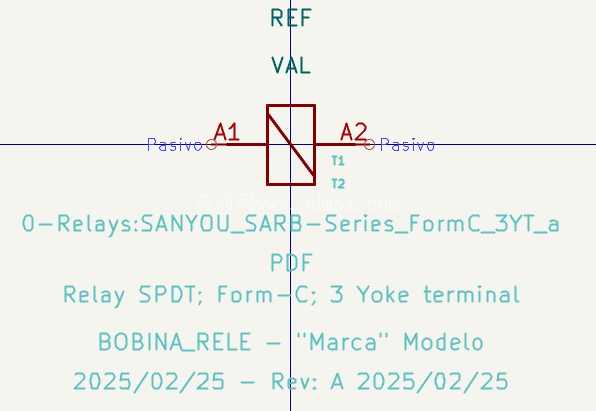

在实际建模与选型校核过程中，需要重点关注引脚的位置公差，因为直插式元件的引脚位置偏差会直接影响PCB焊接的良率，建模时需要将引脚的位置公差控制在行业通用的±0.1mm范围内，同时要考虑塑壳本体的脱模斜度，避免在做装配干涉检查时出现误判。另外，该继电器的触点为C型转换触点结构，包含常开、常闭两组触点，建模时需要明确区分不同触点的通断逻辑，在做设备的电气原理匹配时，能够对应到正确的回路接线位置，避免出现常闭常开接反导致的控制逻辑错误。对于需要做散热校核的场景，该继电器在满负载40A载流工作时，本体表面会有一定的温升，建模时可以预留对应的温度场仿真接口，方便后续做板级的热分布分析，确保设备长期工作时继电器的温升处于材料允许的范围内，不会因为过热导致塑壳老化或者触点接触电阻升高。
