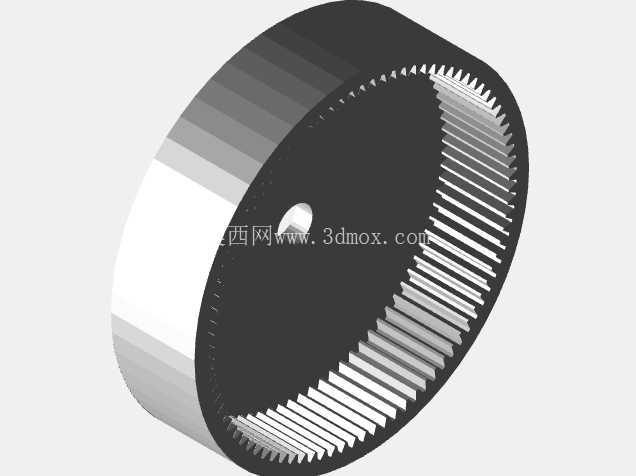

行星传动用内齿圈环形构件

在行星齿轮传动系统的实际工程应用场景中，内齿圈作为核心的内啮合传动构件，承担着与行星轮外齿啮合、传递扭矩、约束行星轮公转轨迹的关键作用，广泛应用于风电增速箱、工程机械行走减速机、工业机器人关节减速器、新能源汽车电驱变速器等对传动精度、承载能力、结构紧凑度有较高要求的传动场景中。不同于外啮合齿轮的外露齿形结构，内齿圈的轮齿加工在环形构件的内圆柱面上，啮合过程中接触应力分布更均匀，相同模数与齿宽条件下能传递更大的扭矩，同时可有效缩减传动系统的整体径向尺寸，是紧凑型行星传动方案中不可或缺的基础零件。

从实际功能特性来看，该内齿圈采用直齿内啮合齿形设计，齿向沿环形构件轴向平行分布，加工过程中可通过插齿、拉齿等成熟工艺实现批量生产，齿形精度可稳定达到GB/T 10095规定的7级精度要求，能够满足中低速重载传动场景下的啮合平稳性需求，有效降低传动过程中的冲击载荷与啮合噪音。齿圈的环形基体采用等壁厚设计，在保证整体结构刚性的前提下控制零件自重，避免传动过程中因离心力作用产生的形变影响啮合间隙；内齿的齿顶高、齿根高参数按照标准内啮合齿轮副匹配设计，可与对应模数、齿数的行星轮实现无侧隙或微侧隙啮合，减少回程误差，提升传动系统的定位精度。

在结构设计思路层面，该内齿圈的设计首先围绕行星传动的速比匹配要求确定内齿齿数与模数参数，结合传动系统的额定输入扭矩核算齿面接触强度与齿根弯曲强度，确定齿宽与环形基体的壁厚尺寸；其次考虑实际装配过程中的安装边界，齿圈的外圆柱面设计为光滑定位面，可与传动箱体的内孔采用过盈配合或过渡配合实现径向定位，端面可通过止口或压圈实现轴向固定，避免传动过程中出现径向窜动或轴向位移。设计过程中还需充分考虑内啮合传动的齿廓干涉问题，通过齿顶修缘、齿根过渡圆角优化等方式，避免行星轮在啮入啮出过程中与内齿圈齿顶产生干涉卡滞，同时齿根处采用较大的过渡圆角设计，降低应力集中系数，提升零件的交变载荷承载能力，延长疲劳使用寿命。

从安装边界与尺寸适配角度来看，该内齿圈的外径尺寸需与传动箱体的安装内孔尺寸严格匹配，配合公差根据实际载荷工况选取H7/p6或H7/r6等级，保证装配后齿圈与箱体的同轴度误差控制在0.02mm以内，避免因同轴度误差导致的轮齿偏载、局部磨损加剧问题；内齿的分度圆直径需与行星轮的中心距参数匹配，保证行星轮安装后与内齿圈、太阳轮的啮合间隙处于设计允许范围内；齿圈的轴向宽度需略大于行星轮的齿宽，避免因装配轴向误差导致行星轮与内齿圈的啮合接触长度不足，影响承载能力。在实际选型应用过程中，还需根据传动系统的工作环境温度、润滑条件选取合适的基体材料与热处理工艺，重载场景下可采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，保证齿面耐磨性能，中等载荷场景下可采用42CrMo调质处理后齿面高频淬火，在保证强度的同时控制加工成本。

在三维建模过程中，该内齿圈的齿形生成需严格按照渐开线齿廓方程绘制，保证齿形参数的准确性，避免建模过程中的齿形误差导致后续3D打印或数控加工过程中出现齿形偏差；环形基体的建模需注意内外圆柱面的同轴度约束，端面与轴线的垂直度公差需符合传动零件的设计规范，为后续的工程图生成、装配干涉检查、有限元强度分析提供准确的模型基础。对于需要采用3D打印进行样件验证的场景，该环形结构的打印摆放方向需沿轴向竖直摆放，减少支撑结构对齿面精度的影响，打印完成后可通过对内齿面的轻微后处理提升齿面光洁度，满足样件功能验证的装配与啮合测试需求。
