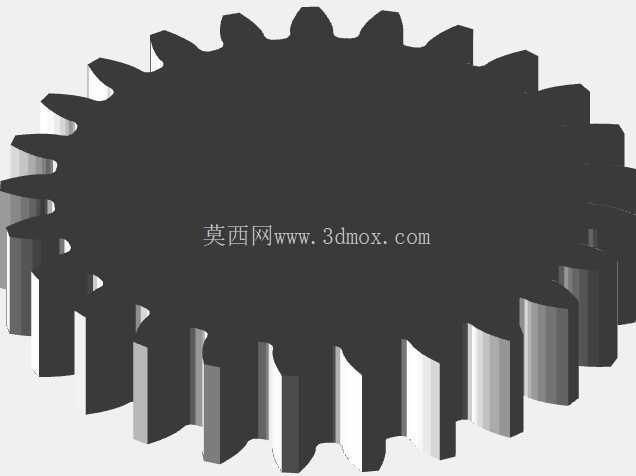

20齿25DP标准直齿圆柱传动齿轮

这款直齿圆柱齿轮在常规工业传动场景中适配性极强，日常选型时多被用于平行轴间的定传动比动力传递场景，常见于小型输送线驱动端、轻工设备变速模块、手动工装传动组这类对传动精度要求适中、载荷平稳无强冲击的工况中。从实际使用逻辑来看，直齿结构的啮合特性决定了它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，支撑结构的设计复杂度远低于斜齿轮、锥齿轮等齿形，对装配空间的要求也更宽松，很适合用在结构紧凑、维护空间有限的设备内部。

设计层面上，该齿轮采用25DP径节规格，对应20齿的齿形参数完全符合径节齿轮的标准啮合规范，齿廓为标准渐开线，齿顶高、齿根高的取值均匹配通用径节齿轮的啮合间隙要求，装配时只要配对齿轮的径节、压力角参数一致，即可保证啮合时的侧隙处于合理区间，不会出现卡滞、传动异响或者回程间隙超标的问题。齿部的建模过程严格遵循展成法加工的齿形生成逻辑，齿根过渡圆角做了标准处理，避免应力集中导致的轮齿断裂风险，实际加工时可以直接采用滚齿、插齿的常规工艺完成齿部加工，不需要定制特殊刀具，加工成本可控。

从安装边界来看，该齿轮为盘式直齿轮结构，轴向厚度适配常规的平键连接轴径，中心安装孔的设计预留了标准平键槽的位置，设计人员选型时可以根据实际传递扭矩的大小，调整中心孔直径与键槽尺寸，不需要重新绘制齿部轮廓，能大幅缩短设计周期。齿轮的齿顶圆、齿根圆尺寸均符合25DP20齿的标准计算值，装配时与箱体侧壁、相邻传动件的安全间隙可以按照标准齿轮的安装规范预留，不需要额外做干涉校验。

实际使用过程中，这类直齿轮的传动效率可达98%以上，在润滑条件良好的工况下长期运行的磨损量极低，因为没有轴向力，轴承的选型只需要考虑径向载荷，可选用成本更低的深沟球轴承作为支撑件，整组传动结构的综合成本比同载荷等级的斜齿轮传动低15%左右。需要注意的是，这类直齿轮不适合用在高速重载、有频繁正反转冲击的工况中，直齿啮合时的线接触特性会导致高速运行时的啮合噪音大于斜齿轮，选型时需要根据设备的运行转速、载荷特性做匹配判断。

建模过程中对齿面的曲面做了连续化处理，没有碎面、尖角等不利于后续仿真或者加工编程的几何问题，导入有限元分析软件时可以直接划分网格做轮齿接触应力、弯曲应力的校核，导入CAM软件时也能直接生成加工刀路，不需要做额外的几何修复。对于做非标设备设计的工程师来说，这类标准参数的齿轮模型可以直接调用到装配体中，省去了自行计算齿形参数、绘制渐开线齿廓的时间，能有效提升设计效率，同时标准参数的齿形也能保证后续加工出来的零件具备互换性，备件采购时不需要单独定制，降低设备的后期维护成本。
