利勃海尔LTM1500全地面汽车起重机三维建模作品

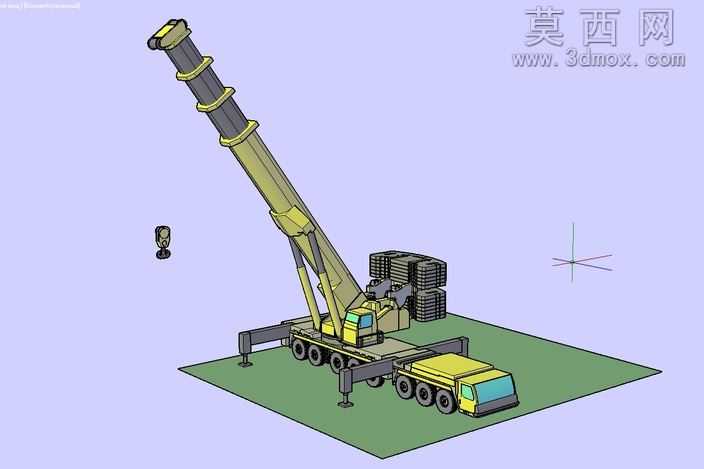

本作品为利勃海尔LTM1500型全地面汽车起重机的三维数字化建模成果，建模过程严格参考实车的结构比例与功能布局开展，首先通过多视角参考图校准整车的长宽高尺寸比例，确定多轴重载底盘、回转支承平台、多节伸缩主臂、H型液压支腿、配重块组等核心结构的相对位置关系。建模阶段采用分层构建的逻辑，首先搭建重载专用底盘部分，还原多组转向驱动车桥、重载轮胎、底盘车架、驾驶室的外形与装配关系，对车架的承载结构做了简化但精准的几何表达，确保底盘部分的结构符合全地面起重机的重载承载设计逻辑。随后构建上车回转部分，完成回转平台、操作驾驶室、多块堆叠式配重块的建模，配重块的堆叠布局、固定结构均参考实车设计还原，保证上车部分的重心布局符合起重作业的稳定性要求。之后重点完成多节伸缩主臂的建模，逐节还原臂段的套接结构、臂头滑轮组、变幅液压油缸的连接结构，对臂节之间的伸缩导向结构做了细节刻画，同时还原了支腿部分的结构，包括横向伸缩梁、垂直支撑油缸、支脚盘的完整结构，还原支腿展开后的支撑形态。材质与渲染阶段，针对不同部件匹配对应材质属性，底盘与臂架部分采用工程起重设备常用的亮黄色金属漆材质，调整漆面的反光度与粗糙度还原工业漆面的质感，轮胎采用黑色耐磨橡胶材质，还原橡胶的哑光质感与胎面纹理细节，配重块采用深灰色铸铁材质，体现重型金属部件的厚重质感，液压油缸部分采用金属银灰的缸筒材质与黑色活塞杆防护套材质，玻璃部分采用半透明带轻微反光的玻璃材质，区分前后驾驶室的车窗结构。渲染场景搭建时，将整车模型放置于平整的承载地面上，调整视角呈现整车的等轴测展示效果，清晰呈现底盘、支腿、回转平台、主臂、配重的整体布局关系，同时模型支持动态块参数调整，可模拟主臂变幅、支腿伸缩、臂节伸展的不同作业姿态，完整还原该型千吨级全地面起重机的结构特征与功能形态，建模过程中对各部件的装配干涉做了校验，确保各运动部件在姿态调整时无结构冲突，整体模型结构清晰，细节还原度高，可用于工程装备展示、起重作业场景模拟、工程机械结构教学等相关场景使用。
