多层堆叠式散热导流换热组件结构

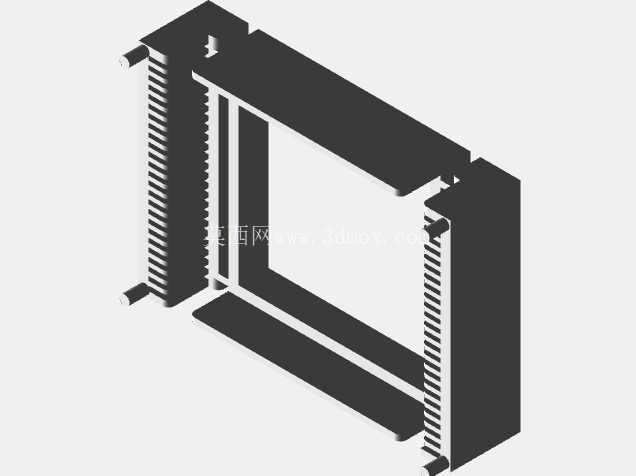

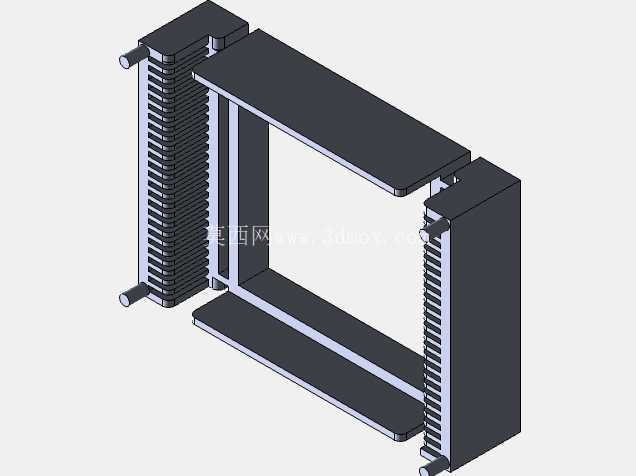

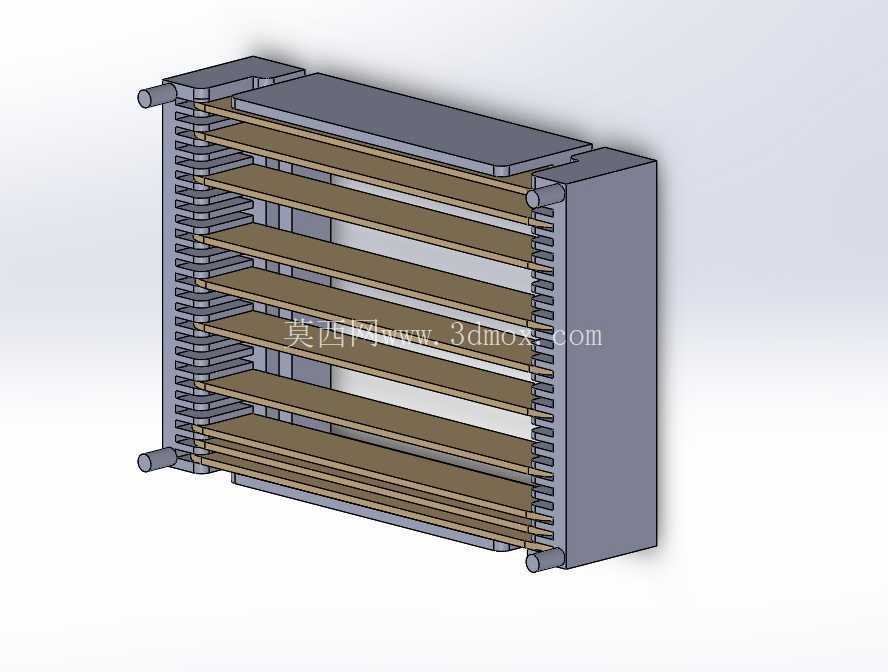

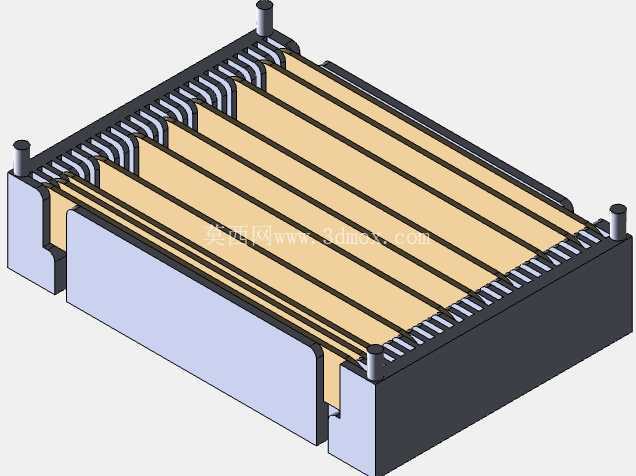

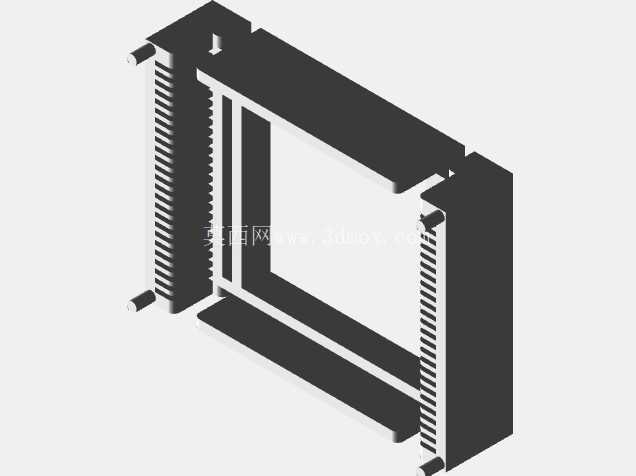

　　在工业换热场景中，这类多层堆叠的板翅式换热结构，常被应用在暖通空调、液压系统散热、小型动力装置热管理等对空间利用率要求较高的工况里，相比传统列管式换热结构，它能在有限的安装空间内拓展出数倍的换热接触面积，适配中小流量的气-气、气-液热交换需求。从结构设计逻辑来看，两侧的立式端座承担了整体承载与流体汇流的作用，端座内部预留了流体进出的腔道，堆叠的每层板片之间通过间隔的翅片形成独立的导流通道，两种换热介质可以在相邻的通道内逆向流动，通过薄壁金属板片完成热量传递，这种结构的设计核心是在控制整体流阻的前提下，尽可能提升单位体积的换热效率，同时兼顾结构的整体刚性，避免在流体压力冲击下出现板片变形、通道形变堵塞的问题。

　　实际选型应用时，需要先明确安装边界的尺寸限制，这类结构的整体宽度由两侧端座的间距决定，长度方向可根据换热功率需求增减堆叠的板片层数，安装时两端的流体接口需要和系统管路做同轴对接，要预留出至少一个端座侧的检修空间，方便后期清理通道内的积垢、检查密封面的老化情况。从功能特性上看，这种多层平行通道的结构，能让流体在每层通道内均匀分布，避免出现局部流量过低导致的换热死角，板片与翅片的连接采用一体化钎焊工艺的话，还能进一步降低接触热阻，提升整体的导热效率，相比粘接或者螺栓压紧的结构，耐温耐压能力也会有明显提升，能适配更高参数的换热工况。设计这类结构的三维模型时，首先要确定单通道的流通截面积，根据设计流量和允许的流阻损失计算出每层通道的高度与宽度，再根据总换热量核算需要的总换热面积，反推需要堆叠的板片数量；两侧端座的结构要兼顾流体分配的均匀性，端座内部的流道要做圆弧过渡，避免直角结构造成的局部涡流，减少流体阻力带来的能量损耗；板片之间的定位结构要做等距限位设计，保证每层通道的高度一致，避免出现部分通道过窄流量不足、部分通道过宽流速过低影响换热效率的问题。

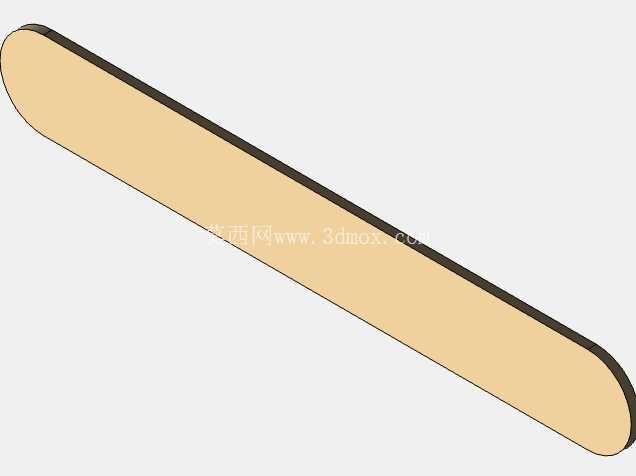

　　在实际生产落地的过程中，这类结构的板片通常采用导热性能较好的铝合金或者不锈钢材质冲压成型，翅片的结构可以根据换热需求选择平直翅片、锯齿翅片或者波纹翅片，不同的翅片形式对应的换热效率和流阻特性有明显区别，平直翅片流阻最低适合大流量低阻力需求的场景，锯齿翅片能不断破坏流体边界层提升换热效率，但对应的流阻也会更高，选型时需要结合系统的泵功消耗做平衡计算。安装过程中要注意整体结构的水平度，若安装倾斜角度过大，会导致各层通道内的流体分布不均，上层通道流量不足、下层通道流量过载，直接影响整体换热效果，同时进出口管路要设置支撑结构，避免管路重量直接作用在换热组件的端座上，长期受力会导致端座与板片的连接位置出现泄漏。

　　日常运维时，可根据介质的洁净程度定期做反向冲洗，清理通道内附着的杂质，避免通道堵塞造成换热效率下降，若用于含尘量较高的气体换热场景，还需要在进气端加装过滤装置，减少大颗粒杂质进入通道造成的磨损与堵塞。这类结构相比传统的换热装置，整体重量更轻，结构紧凑度更高，在移动设备、小型集成化机组的热管理系统中应用优势十分明显，不需要占用过大的安装空间就能满足换热功率需求，同时模块化的堆叠设计也方便根据不同的功率需求快速调整结构参数，不需要重新开模制作整套壳体，能有效缩短设计与生产周期。
