14寸工业散热装置结构设计方案

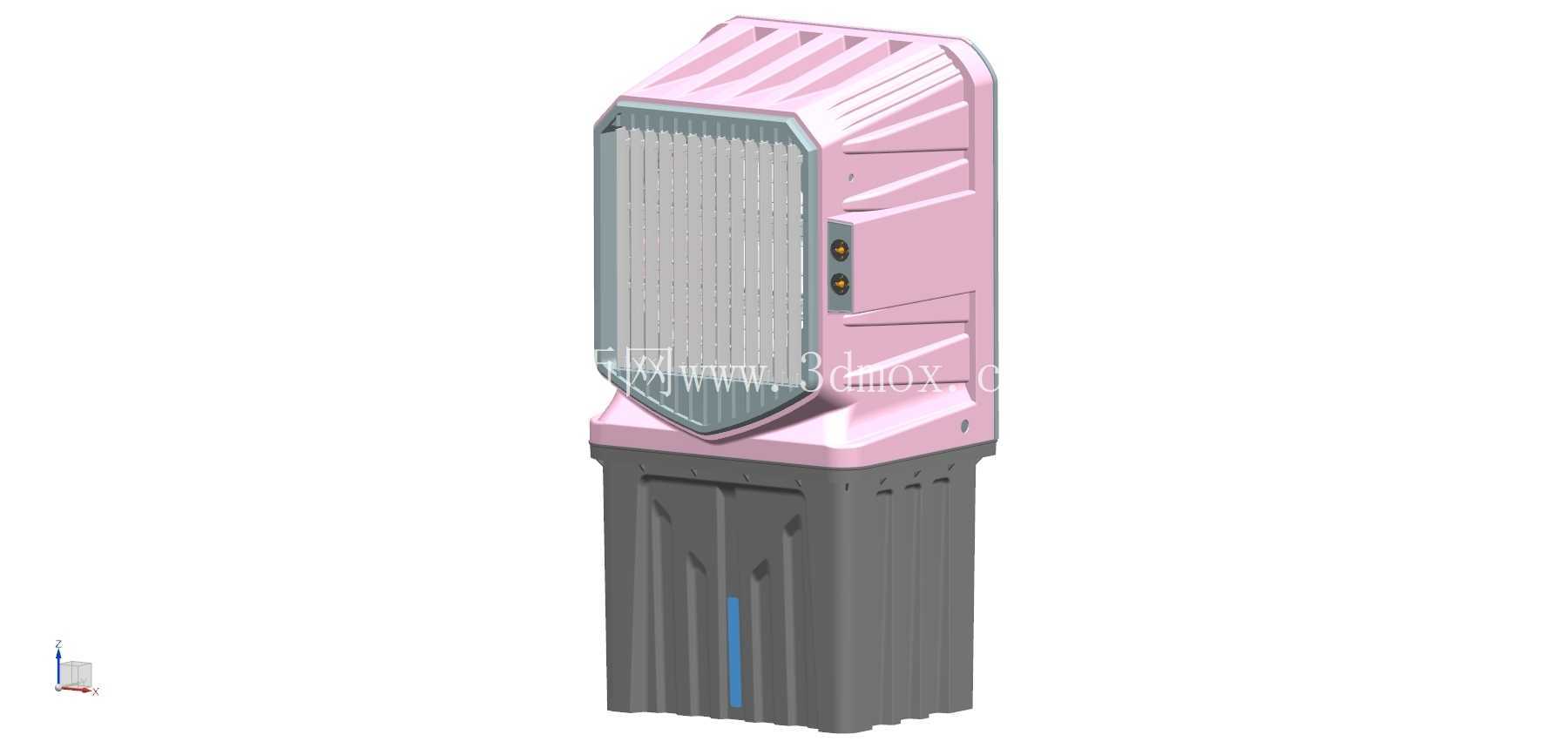

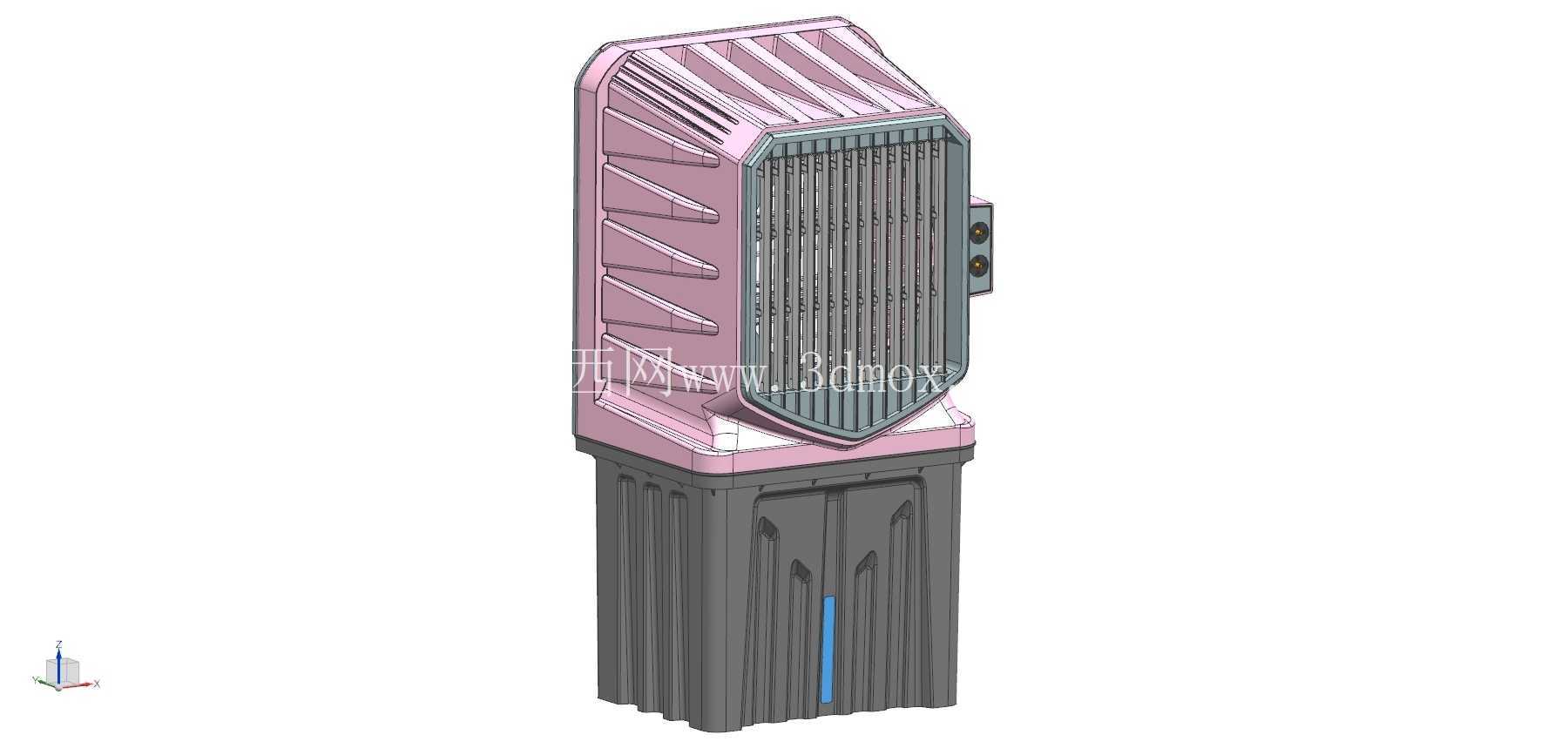

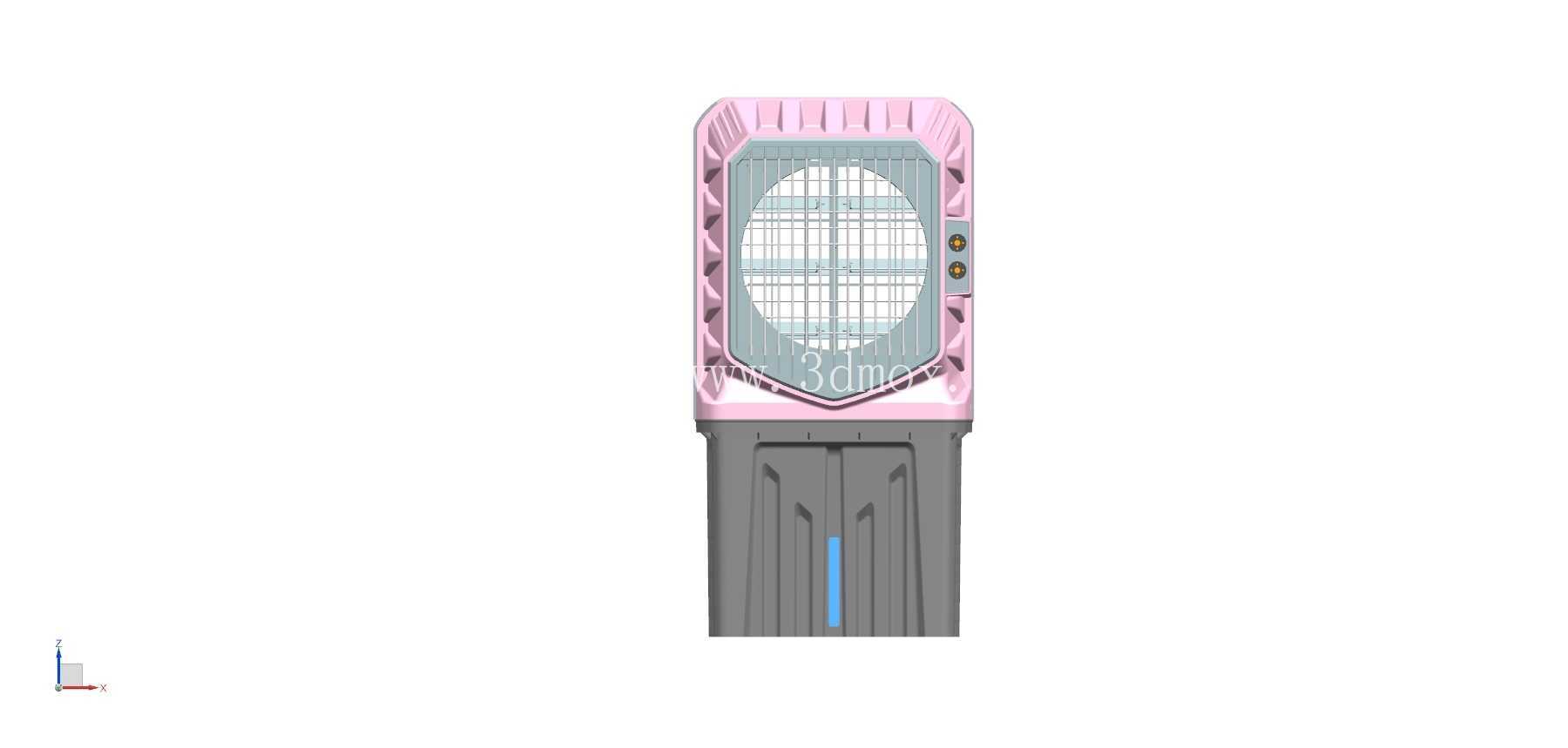

　　这款14寸规格的散热装置，主要面向工业电控柜、小型工业设备舱、户外集成供电模块这类需要持续风冷散热的场景设计，核心作用是通过强制对流带走密闭腔体内部电子元器件、功率模块工作产生的积热，避免核心部件因长期超温出现性能衰减、寿命缩短甚至热击穿故障。从实际工况适配角度出发，该装置采用上下分段式结构设计，上部为核心换热出风段，下部为安装固定与走线集成段，整体外形做了切角收边处理，既可以适配嵌入式安装的开孔边界，也能减少外部磕碰对散热翅片的损伤。上部的散热主体外侧设置了多道斜向加强筋，既可以提升压铸壳体的结构强度，避免运输、安装过程中受外力挤压出现壳体变形，也能顺着斜向筋条引导外部进风的流向，减少进风端的紊流损失，提升进风效率。正面的格栅采用等间距竖向排布设计，格栅条做了圆弧导角处理，一方面可以阻挡大体积杂物、飞虫直接进入散热风道损伤内部风轮，另一方面也能在出风端对气流做整直处理，让送出的冷却风可以覆盖更大的腔体内部区域，避免出现局部散热死角。装置侧面预留了快接接线端口，端口做了内凹式防护设计，安装时可以直接对接设备内部的供电线路，不需要额外在壳体上开孔走线，既提升了装配效率，也能避免外部水汽、粉尘顺着接线缝隙进入装置内部。

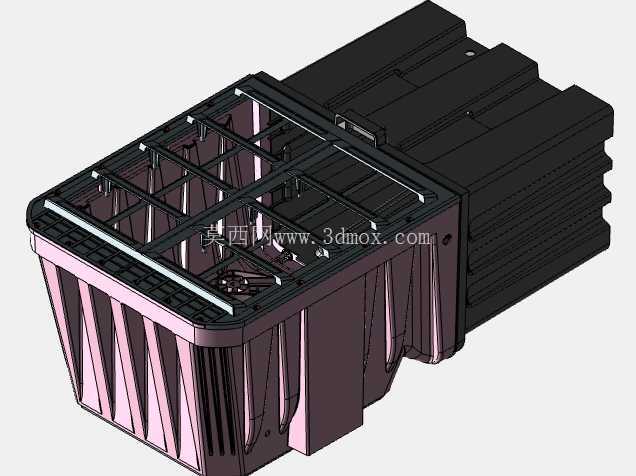

　　下部的安装基座采用多道竖向加强筋结构，在保证基座整体结构强度的前提下，尽可能减少压铸材料的用量，降低整体自重，基座侧面预留了标准安装孔位，可以直接通过螺栓固定在设备舱的预设安装位上，不需要额外制作转接支架，适配常规工业设备的安装尺寸边界。从设计逻辑上看，该散热装置优先考虑了压铸工艺的成型可行性，所有壳体转角都做了适配压铸脱模的斜度设计，避免出现倒扣、薄壁突变等容易导致压铸缺陷的结构，壳体壁厚保持均匀过渡，减少压铸过程中出现缩孔、变形的概率，适合批量压铸生产。风道内部的风轮安装位做了同轴度定位结构，装配时可以快速完成风轮与驱动电机的同轴校准，减少装配过程中的调校工作量，同时降低风轮运转时的动平衡偏差，减少长期运转的振动与噪音。

　　装置的整体尺寸适配14寸规格的安装开孔，安装时只需要在设备舱壁开出对应尺寸的方孔，将装置嵌入后通过基座的固定点锁紧即可完成安装，安装边界预留了密封胶条的安装槽位，可以根据使用场景的防护等级需求加装密封胶条，满足防尘、防溅的工况要求。在实际使用过程中，该散热装置可以根据设备的热损耗功率匹配对应转速的驱动电机，常规工况下可以满足密闭舱体内300-800W热损耗的散热需求，对于高粉尘工况，还可以在进风侧加装适配尺寸的防尘滤网，滤网采用抽拉式结构设计，日常维护时不需要拆卸整个散热装置，直接抽出滤网清理即可，大幅降低后期维护的工作量。

　　上部壳体的粉色防护涂层采用户外级粉末喷涂工艺，可以适应-20℃到60℃的工作环境温度，具备耐盐雾、抗紫外线老化的能力，既可以在室内车间的设备上使用，也可以适配户外一体化机柜的散热需求。下部基座采用深色耐脏材质，即使长期在多粉尘的车间环境下使用，也不会因为积灰出现明显的外观脏污，减少日常清洁的频次。格栅的间隙尺寸经过反复校核，既保证了足够的通风通流面积，也可以避免操作人员误触内部运转的风轮，满足机械设备的安全防护要求。
