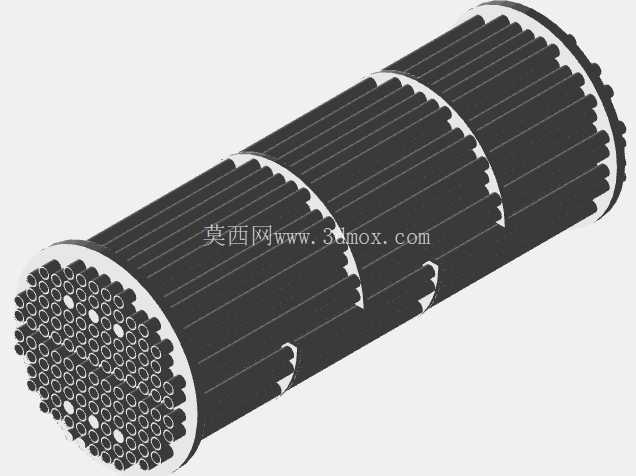

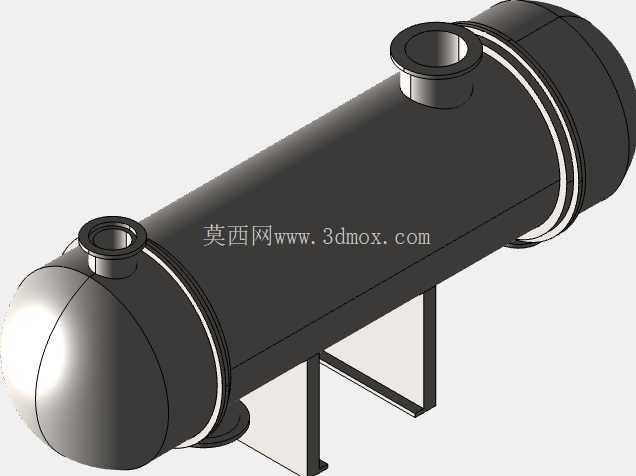

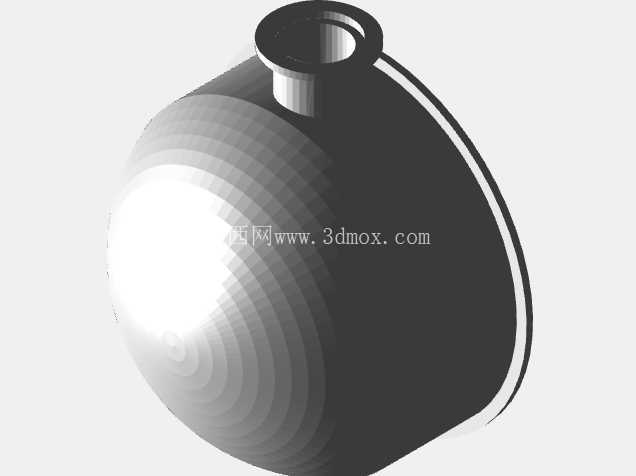

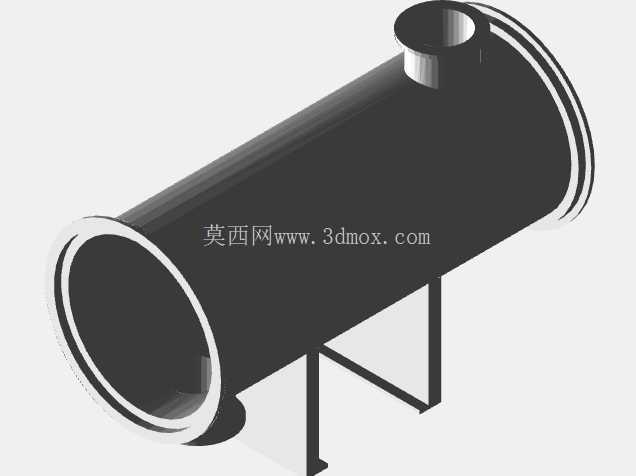

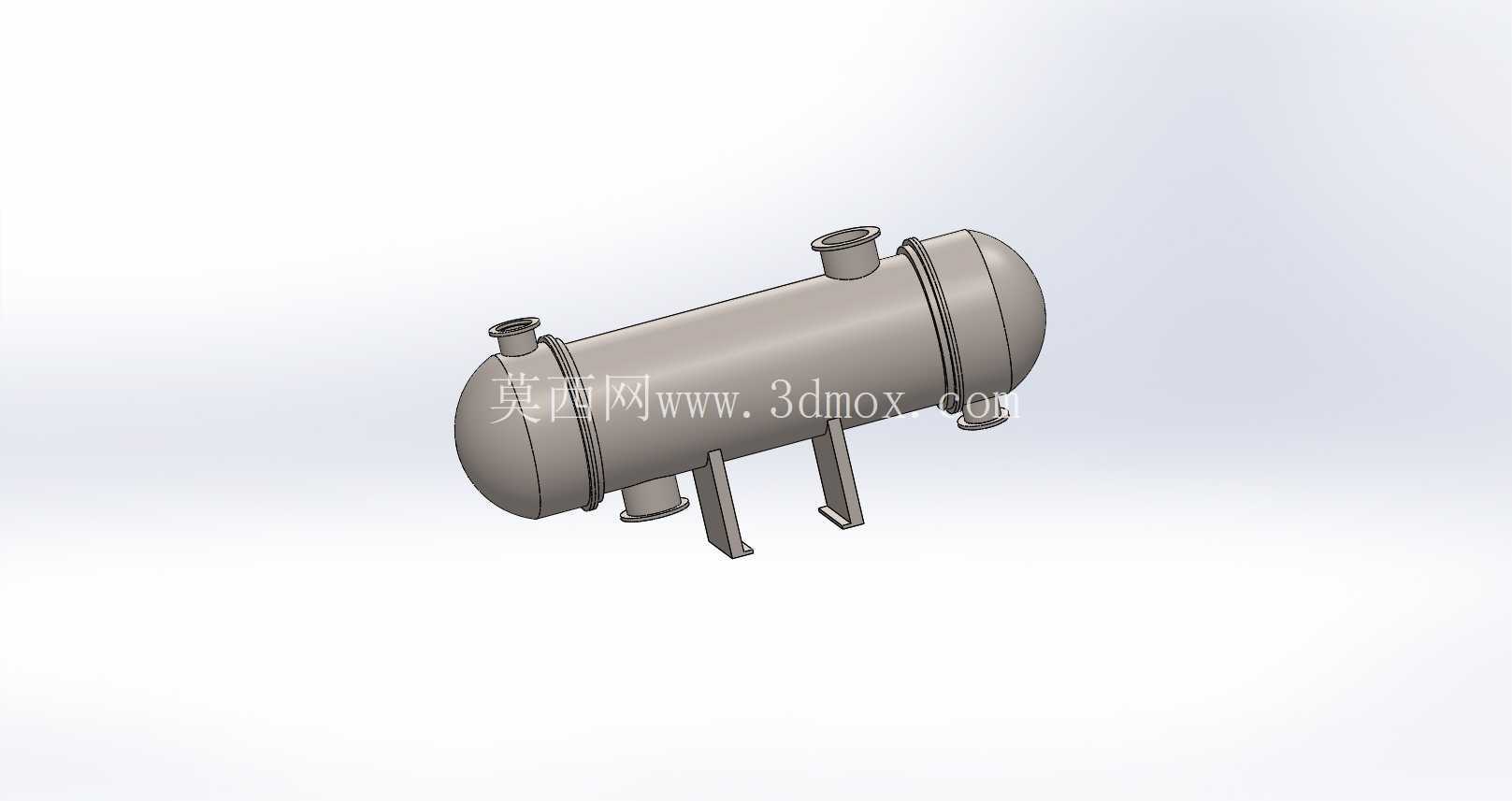

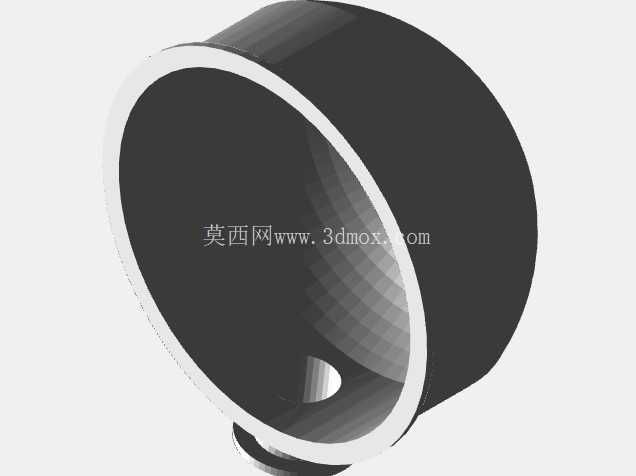

壳体顶部设置的管嘴为工艺流体的进出口接口,接口采用标准法兰连接形式,法兰端面的密封面尺寸、螺栓孔分布均匹配通用工业管道标准,现场安装时不需要额外做接口改造,直接对接对应管径的工艺管道即可完成管路连接。从结构设计逻辑来看,这类壳管式换热器的核心换热区域是壳程内部的管束区域,设计时会根据换热负荷计算所需的总换热面积,再结合选定的换热管管径、管长确定管束的排列方式,通常正三角形排列能在相同壳径下布置更多换热管,获得更大的换热面积,而正方形排列则更方便后期做管束清洗,适合介质含少量杂质、容易结垢的工况。壳体内部还会根据流程需求设置折流板,折流板的切口大小、板间距直接影响壳程流体的流动状态,合理的折流板设计能让壳程流体保持湍流状态,减少流动死区,提升整体换热系数,同时折流板还能对细长的换热管起到支撑作用,避免换热管在流体冲击下出现振动磨损,延长设备的整体使用寿命。在安装边界层面,这类卧式换热器通常会配套两个鞍式支座作为支撑结构,支座的安装位置需要结合设备的重心分布、壳体的弯曲应力计算结果确定,一般会让支座靠近封头位置,保证壳体的受力处于合理区间,避免跨距过大导致壳体中部出现过大的挠度变形。在化工、暖通、能源动力、食品加工等多个工业领域,热量传递是生产流程中无法绕过的核心环节,不同温度的流体之间需要在密闭、可控的结构内完成热量交换,既不能出现流体互串引发的介质污染,也不能因为结构设计缺陷导致压损过大、换热效率不足,壳管式换热器正是这类场景下应用最广泛的换热设备类型。本次呈现的壳管式换热结构,采用卧式单壳程设计,整体壳体为圆柱形承压结构,两端采用标准椭圆封头做承压封闭,相比平封头结构,椭圆封头在同等承压能力下壁厚更薄,应力分布更均匀,能有效降低壳体端部的应力集中风险,适合中低压工况下的长期连续运行。
设备的安装高度需要匹配前后工艺管道的走向,同时要预留出足够的操作空间,尤其是需要抽出管束做检修清洗的场景,设备的封头端必须留出不小于管束总长度的抽芯空间,方便后期维护作业。从实际用途来看,这类壳管式换热器可以完成液-液换热、汽-液换热等多种换热工况,既可以作为加热器用高温蒸汽对冷态工艺介质做升温处理,也可以作为冷凝器将气态介质冷凝为液态,还可以作为冷却器用循环水带走高温介质的热量,在石化行业的油品冷却、暖通行业的汽水换热、电力行业的辅机冷却、食品行业的物料温控等场景都有大量应用。设计这类设备的三维结构时,首先要明确工艺给定的设计压力、设计温度、介质特性等基础参数,先完成壳体壁厚、换热管规格、管板厚度等核心承压部件的强度计算,确保所有承压部件满足强度要求,不会在运行过程中出现泄漏、变形等问题;其次要处理好管板与壳体、管板与换热管的连接结构,换热管与管板的连接通常采用胀接、焊接或者胀焊结合的方式,根据介质的腐蚀性、压力等级选择合适的连接工艺,保证接口处的密封可靠性,避免壳程和管程的流体出现互串。
另外,在结构细节上,壳体上还会根据需要设置排气口、排液口,设备停运时可以通过排液口将壳程和管程内部的残留介质排净,避免残留介质长期积存腐蚀设备内壁,冬季停运时也能防止内部存液冻裂换热管;排气口则可以在设备投用初期排净内部积存的空气,避免空气占据换热空间影响换热效率,同时也能防止氧气积存加剧设备内壁的氧腐蚀。对于不同的工况场景,还可以通过调整管程数来适配不同的流量和换热需求,比如小流量、大温差的工况可以采用多管程设计,提升管程流体的流速,增强管程侧的换热效果,而大流量、小压降要求的工况则可以采用单管程设计,降低流体通过设备的压力损失,减少输送泵的动力消耗。
在三维建模过程中,需要特别注意各个接口的方位、标高匹配现场的管道布置,避免出现安装时管道对接错位的问题,同时要校核管束和壳体的装配间隙,保证管束可以顺利穿入壳体内部,折流板的拉杆、定距管尺寸要精准,确保折流板的安装位置符合设计要求,不会出现折流板偏移导致的流体短路问题。这类壳管式换热器之所以能成为工业领域应用最广的换热设备,核心原因在于其结构坚固、承压能力强、适用工况范围广,相比板式换热器,它对高温、高压、腐蚀性介质的适配性更强,且制造工艺成熟,后期维护检修的难度更低,即使在工况相对恶劣的工业现场,也能保持长期稳定的运行状态。
