紧凑型MiniPC静音散热风扇护罩结构

在小型桌面PC装机领域，紧凑级MATX、ITX机箱的散热风道设计一直是结构工程师需要反复打磨的核心环节，尤其是采用下压式风冷散热的机型，气流走向如果缺乏有效约束，很容易在机箱内部形成紊流，不仅会提升散热风扇的运行转速带来额外风噪，还会导致CPU、GPU等核心发热元件的热量滞留在机箱内部无法及时排出，长期高负载运行下会触发硬件降频，影响设备运行稳定性。这款风扇护罩的设计，正是针对紧凑型桌面MiniPC的风道优化需求开发，适配采用下压式CPU散热器的小型机箱安装场景，能够有效梳理机箱内部气流走向，在不增加额外风扇配置的前提下提升散热效率，同时降低紊流带来的风噪问题。

从实际安装适配场景来看，该护罩主要适配类似JONSBO C6这类紧凑型MATX Mesh机箱，这类机箱普遍采用桌面卧式摆放设计，整体体积小巧，内部硬件排布紧凑，CPU散热器限高普遍在75mm左右，显卡长度支持范围在200-255mm区间，ATX电源长度通常控制在185mm以内，留给风道导流结构的安装空间十分有限。这款护罩的外形轮廓完全贴合机箱内部电源后侧的空余空间，采用半包围式的弧形导流结构，安装位置处于下压式CPU散热器的出风侧与机箱后部排风区域之间，当下压式CPU风扇从推拉反转模式运行时，护罩可以将散热器吹出的热气流直接导向机箱后部的排风通道，避免热气流在电源与机箱侧壁之间的空隙处形成回流，减少热空气在机箱内部的滞留时间。

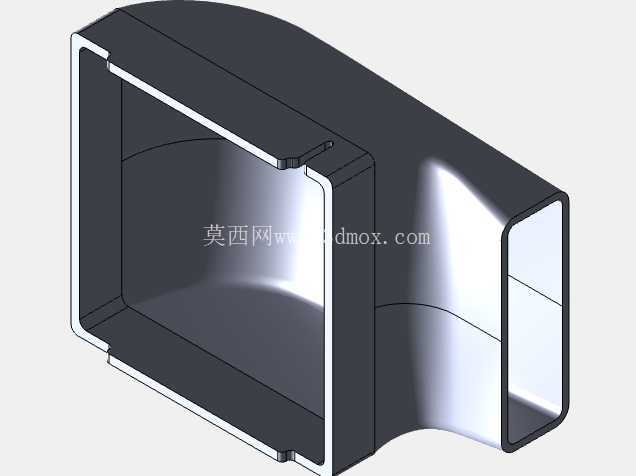

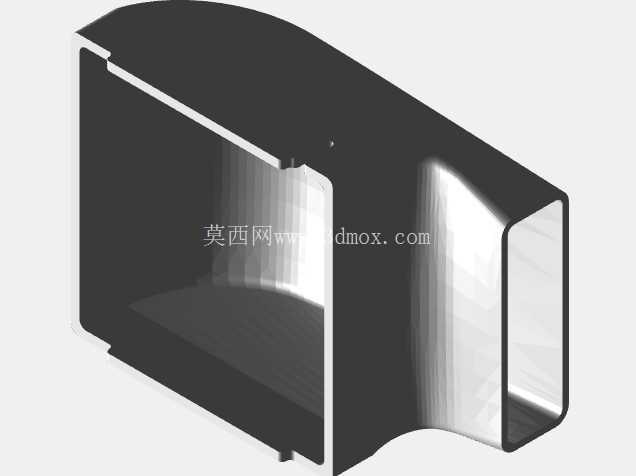

在结构设计细节上，护罩采用薄壁一体化成型结构，整体壁厚均匀，既能够保证结构强度避免安装后出现形变，也不会占用过多的机箱内部空间，边缘位置做了圆滑过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能够减少气流经过边缘时产生的风切噪音。护罩的安装定位完全匹配对应机箱的内部固定孔位，不需要额外对机箱进行打孔或者改装，用户可以直接利用机箱内部现有固定点位完成安装，拆装维护十分便捷。护罩的进风侧开口完全覆盖下压式散热器的出风范围，能够最大程度收集散热器排出的热气流，出风侧则采用矩形开口设计，对齐机箱后部的排风间隙，让气流可以顺畅排出机箱外部，不会在护罩内部形成气流阻滞。

从功能特性来看，这款护罩最核心的作用是优化紧凑型机箱的内部风道，在不更换散热风扇、不提升风扇转速的前提下，降低CPU高负载运行时的核心温度，同时因为减少了紊流的产生，风扇运行时的风噪也会有明显降低，非常适合对运行噪音有较高要求的桌面办公、家用影音类MiniPC使用。很多紧凑型机箱用户在装机时会忽略风道导流的作用，单纯通过提升风扇转速来增强散热效果，反而会带来明显的噪音问题，这款护罩通过被动式的气流引导结构，不需要额外供电、没有活动部件，不存在后期维护更换的需求，安装后就可以长期稳定发挥风道优化作用，是紧凑型MiniPC散热改装的实用结构配件。在建模过程中，结构工程师充分考虑了机箱内部的硬件排布边界，对护罩的外形轮廓做了多次迭代调整，确保护罩安装后不会与电源、显卡、主板供电线等部件产生干涉，同时尽可能扩大气流引导的覆盖范围，在有限的安装空间内实现最优的导流效果。护罩的表面没有多余的装饰结构，完全以功能性为设计核心，所有曲面和折边的设计都服务于气流引导的需求，避免多余结构对气流产生阻碍。
