紧凑型MiniPC机箱显卡支撑固定结构

日常处理小型ITX、MATX紧凑机箱装机需求时，经常会遇到长显卡安装后尾端缺乏有效支撑的问题，尤其是经常需要携带主机外出、往返不同工作场地的用户，运输过程中的颠簸很容易让显卡PCB出现弯曲形变，长期下来会导致显存虚接、金手指接触不良甚至核心损坏的故障，这款支撑结构就是针对这类紧凑装机场景的痛点设计的。

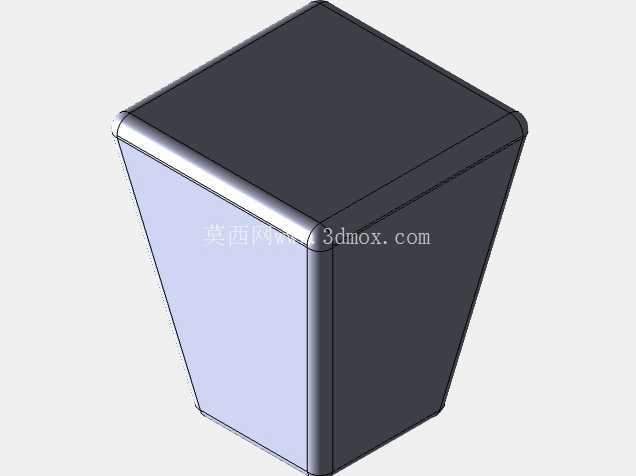

这款支撑件适配乔思伯C6这类紧凑型MATX网状机箱，这类机箱主打小体积桌面部署，内部空间排布非常紧凑，没有预留常规全塔机箱的显卡支架安装位，常规的立式显卡撑杆要么会和下方的电源仓、硬盘位干涉，要么会遮挡进风通道影响散热效率。设计时首先锁定了支撑点位，选择在显卡长度200-255mm区间的尾端受力点，这个位置是长显卡安装后下垂形变最明显的区域，避开了显卡背面的电容、散热鳍片安装位，不会和显卡自身的散热结构产生干涉。

尺寸边界上，支撑件的高度完全匹配该机箱内显卡安装位到机箱底部/侧梁的净空距离，安装后不会顶到显卡PCB导致应力集中，也不会因为高度不足起不到支撑作用。横向宽度做了收窄处理，不会遮挡机箱前进风的风道，保证冷风可以顺利穿过支撑件间隙到达显卡散热鳍片区域，不会因为加装支撑件导致显卡满载温度异常升高。支撑件和显卡接触的面做了微弧处理，接触边缘做了倒角，不会刮花显卡PCB背面的阻焊层，也不会压到背面排布的贴片元件。

安装逻辑上采用免工具卡装的结构设计，不需要在机箱上额外打孔，也不需要使用螺丝固定，依托机箱原有侧盖和上盖的免工具快装结构的卡位实现固定，用户拆装机箱侧盖、清理灰尘的时候不需要额外拆卸支撑件，也不会因为螺丝松动导致支撑件移位脱落。支撑件同时适配75mm高度的CPU风冷散热器的安装空间，不会和CPU散热塔、内存马甲产生位置冲突，在MATX主板的常规排布下，支撑件的安装位置刚好避开了主板SATA接口、前置面板插针的走线区域，不会影响用户正常接线理线。

实际使用场景中，这款支撑件可以有效抵消显卡在运输过程中受到的横向、纵向冲击力，即便是把主机放在背包、行李箱中携带外出，显卡尾端也不会因为颠簸出现大幅晃动，避免PCB长期受交变应力产生金属疲劳。对于使用3070FE这类长度在240mm左右的中高端显卡的用户来说，不需要更换大体积机箱，也不需要额外购买第三方磁吸式支撑杆，就可以实现显卡的稳定固定，同时保留紧凑机箱的小体积优势，兼顾桌面部署的美观性和硬件使用的可靠性。

设计过程中还考虑了不同批次机箱的尺寸公差，支撑件的卡接位预留了0.3mm的间隙补偿量，不会因为机箱钣金件的轻微尺寸偏差出现装不上或者卡接过松的问题，和机箱接触的位置做了贴合面的弧度匹配，和机箱钣金的接触面完全贴合，受力均匀不会出现局部应力集中导致机箱钣金变形的情况。支撑件自身的结构做了轻量化处理，在保证支撑强度的前提下尽可能减少材料占用，不会额外增加机箱整体重量，也不会因为自身重量过大长期压在机箱梁上导致结构形变。
