BC547B双极型NPN晶体管三维结构

在消费电子、工业控制板卡的小信号处理回路里，BC547B这类TO-92封装的NPN双极型晶体管是出镜率极高的分立器件，从音频前置放大、开关量信号整形到传感器输出级的小电流驱动，几乎每一块通用模拟板上都能找到它的安装位。做板级结构设计的时候，很多新手容易忽略这类直插器件的三维占位，只盯着原理图的电气参数选件，等到PCB投板回来做结构装配干涉检查时，才发现引脚长度、本体高度和周边的接插件、散热片或者外壳筋位撞了，轻则剪脚调整，重则要改板重投，耽误项目进度。

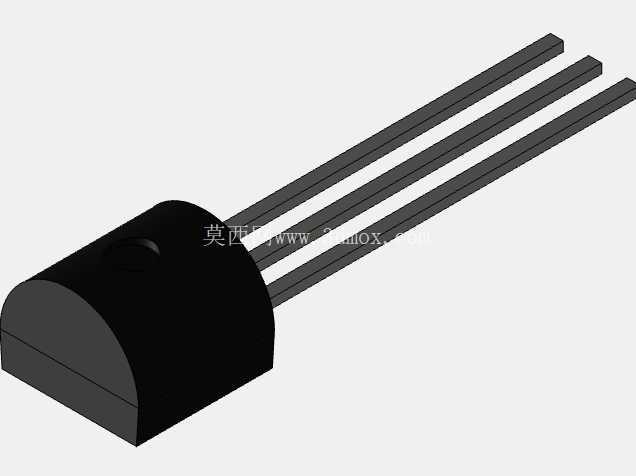

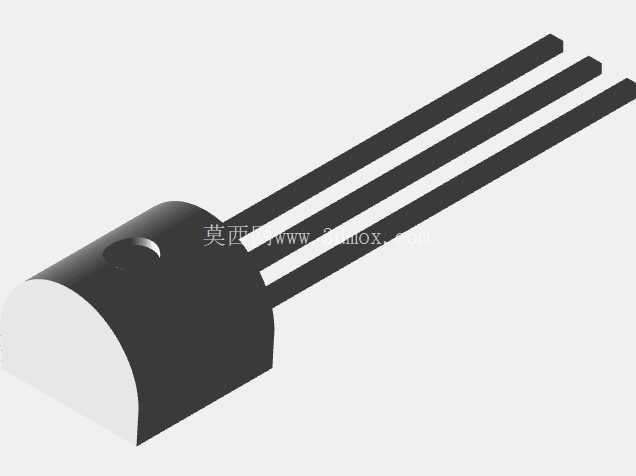

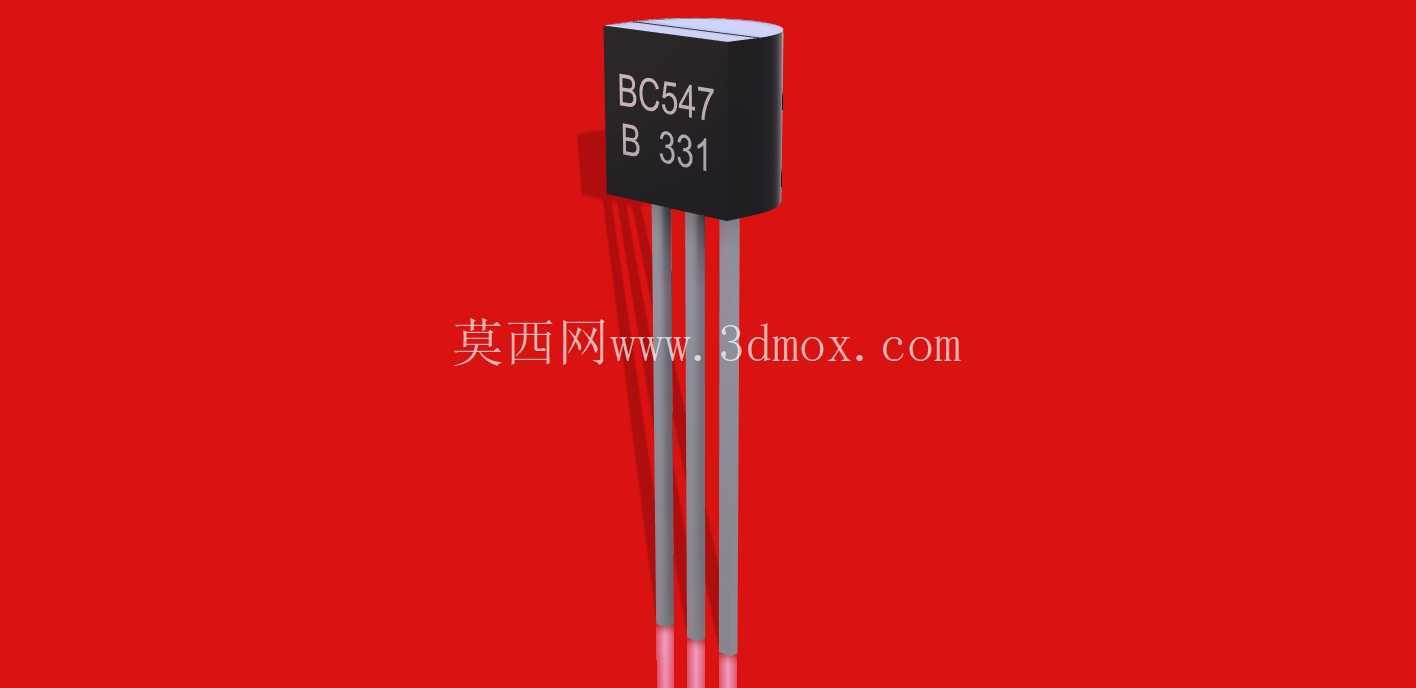

这个模型还原的是TO-92-3封装的BC547B实际外形，本体是半圆柱加平面的塑封结构，平面侧印有器件型号标识，三个引脚平行向下引出，引脚间距符合行业通用的2.54mm网格标准，刚好适配常规万能板、量产PCB的直插焊盘孔位。做结构建模的时候，本体的圆弧面弧度、平面侧的标识位置、引脚的直径和伸出长度都按照实际器件的公差中位值做了还原，不会出现模型尺寸和实物偏差过大导致的装配模拟失效问题。

从实际选型应用的角度说，这款晶体管的额定集电极-发射极电压45V，耗散功率625mW，在2mA集电极电流、5V供电的工况下直流放大倍数处于B档区间，适合小信号的线性放大场景，比如驻极体麦克风的前置放大级、红外接收头的信号整形、单片机IO口的小电流负载驱动——当然要注意它的持续集电极电流上限只有100mA，不能直接驱动继电器、电机这类感性负载，必须搭配续流二极管或者扩流电路使用。

建模的时候特意考虑了板级装配的边界条件：引脚伸出本体底部的长度按照常规波峰焊的剪脚标准留了余量，既可以模拟手工焊接时留长引脚的状态，也可以通过裁剪引脚长度适配不同板厚的安装需求；本体的总高度控制在常规TO-92器件的尺寸范围内，在做整机外壳的内部空间预留时，只要按照模型的本体最高点预留0.5mm以上的安全间隙，就不会出现外壳顶到器件本体的问题；三个引脚的位置度公差在模型里做了对齐处理，模拟量产器件引脚的共面度，不会出现引脚错位插不进焊盘的情况。

很多做三维元件库的工程师容易犯的错误是把TO-92封装的本体做的过于规整，忽略了实际塑封器件本体和引脚衔接处的微小过渡圆弧，还有引脚根部的塑封包裹段，这些细节虽然不影响大的结构判断，但在做高精度的热仿真或者装配应力分析的时候，这些细节的缺失会导致仿真结果和实际工况出现偏差。这个模型里还原了引脚根部的塑封包裹结构，本体表面的标识做了凹陷处理，和实际激光打标或者丝印的质感一致，在做产品渲染、装配示意的时候可以直接调用，不需要再额外做外观修饰。

在自动化插装设备的送料轨道设计里，TO-92封装器件的本体外形尺寸是轨道宽度、定位卡槽设计的核心依据，这个模型的本体截面尺寸和实际器件一致，可以直接用来校验送料轨道的间隙是否合适，定位针的位置是否能对准器件的平面侧，避免出现插装时器件方向搞反、卡料的问题。对于手工焊接的工装设计来说，模型的引脚位置可以用来做焊接定位治具的定位孔参考，确保器件插装后高度一致，引脚伸出PCB背面的长度统一，满足波峰焊的工艺要求。

另外在做教学演示或者实训项目的三维装配时，这个模型可以帮助初学者快速认识直插晶体管的外形结构，理解三个引脚的排布规律——TO-92封装的BC547B引脚朝向平面侧时，从左到右依次是集电极、基极、发射极，和模型里的引脚位置完全对应，不需要额外查手册确认引脚排布，减少初学者的选型接线错误。在做整机的布线空间评估时，按照模型的占位预留好器件周边的走线空间，避免出现引脚和周边走线距离过近导致的耐压不足问题，尤其是在高压小信号的检测回路里，器件本体和周边走线的安全距离可以直接通过模型测量得到，不需要再手动换算尺寸。
