立式三层工业警示信号灯塔结构设计

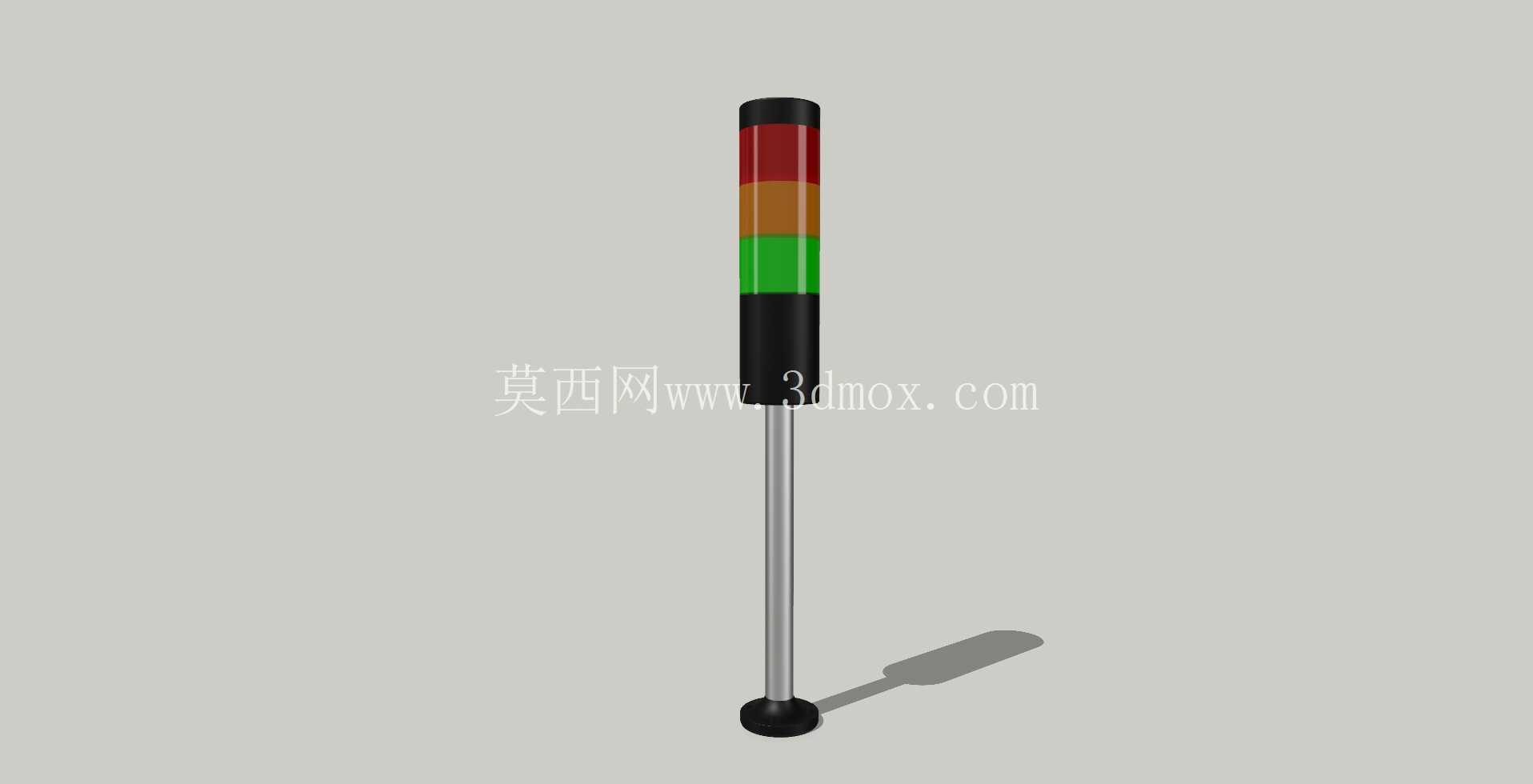

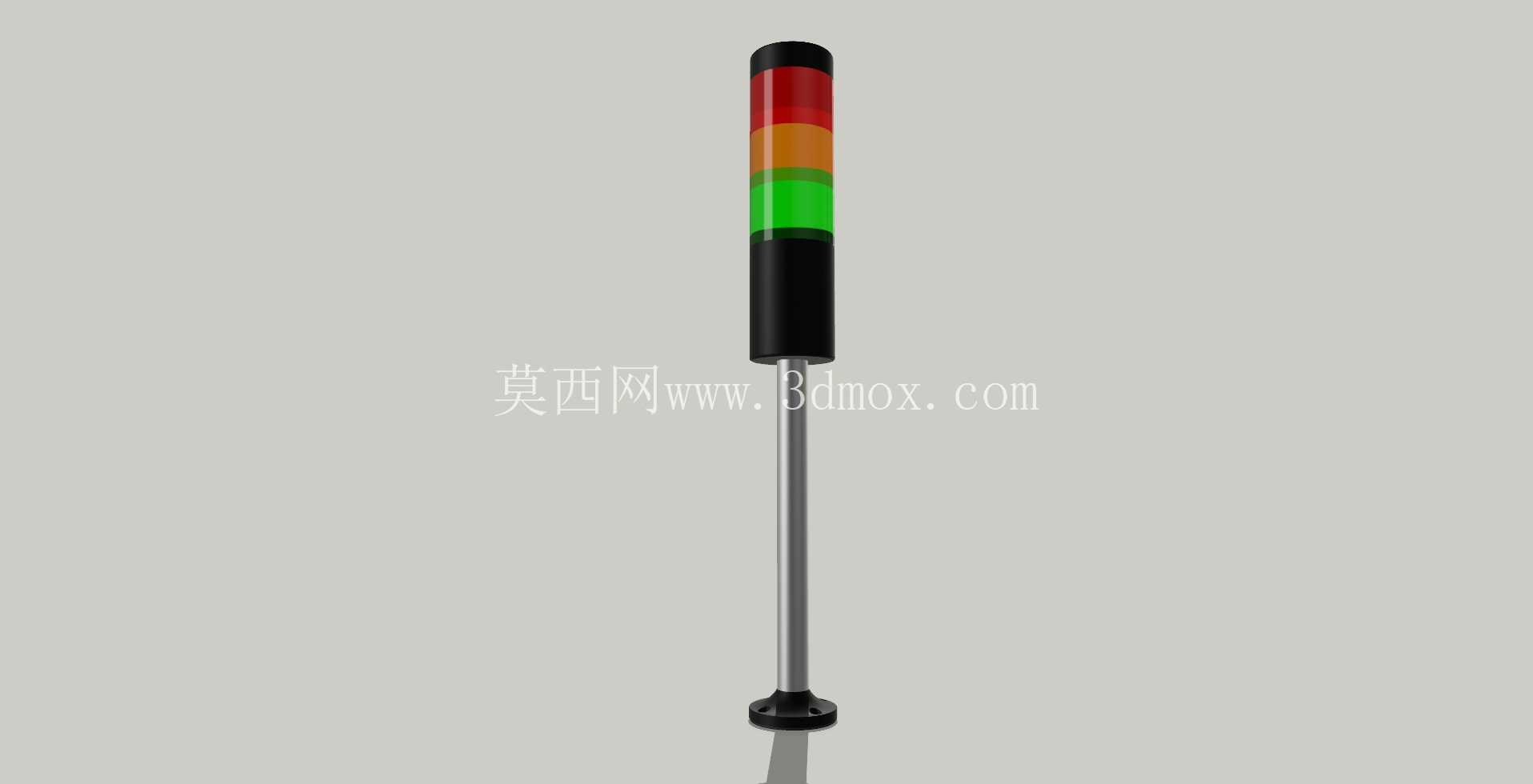

　　在离散制造车间的产线布局、自动化工作站的状态可视化、大型加工设备的运行提示场景里，这类三层立式信号灯塔是现场目视化管理的核心硬件之一，区别于小型设备自带的状态提示灯，独立立杆式的信号灯塔可视范围覆盖半径可达8-12米，能让跨工位的操作人员、巡检人员在不靠近设备的情况下快速掌握设备当前运行状态，避免因信息差导致的操作冲突、故障响应滞后问题。从结构设计逻辑来看，这款信号灯塔采用分段式层叠灯组设计，从上到下依次配置红、橙、绿三色发光单元，对应工业现场通用的状态定义逻辑：红色对应设备故障、急停触发、安全联锁触发等需要立即介入的异常状态，橙色对应设备待机、待料、调试等非运行过渡状态，绿色对应设备正常自动运行、允许上料下料等常规作业状态，灯组外壳采用不透光黑色工程塑料做分段隔层，避免不同颜色灯光串光导致的状态误判，每段灯组的透光罩采用漫散射PC材质，光线扩散角度可达180度以上，不存在局部视角过亮或者观察盲区。

　　灯组下方的立杆采用薄壁金属圆管结构，一方面内部可以走隐藏式接线，避免线缆外露被现场工件、搬运设备剐蹭破损，另一方面立杆长度可根据安装场景做裁切调整，适配不同高度的设备安装面、车间立柱安装面的视野要求，立杆底部配置圆盘式安装底座，底座上预留三个均布的安装孔位，可通过膨胀螺栓固定在地面、或者通过螺栓锁紧在设备顶部的安装平台上，底座与立杆的衔接处做了圆弧过渡加强筋，避免设备运行振动导致立杆根部应力断裂。

　　从安装边界来看，这款信号灯塔的灯组部分直径控制在50mm左右，整体灯组段长度约180mm，常规配置的立杆长度为300mm，安装完成后总高度约500mm，安装底座直径约80mm，安装时需要预留的水平安装空间不小于100mm*100mm，接线从底座中心的穿线孔引出，可直接接入设备的PLC输出端口，不需要额外配置转接安装支架。在实际选型应用中，这类信号灯塔常被用在数控加工单元的安全围栏外侧、自动化装配线的段间分界位置、仓储分拣系统的上下料工位旁，部分有防爆要求的场景会在灯组外部加装防爆防护罩，但基础结构的安装尺寸、灯组布局与这款设计保持通用互换性。设计过程中需要重点考量的细节包括灯组的密封性能，因为车间现场往往存在切削液飞溅、粉尘漂浮的情况，灯段之间的衔接处需要加装橡胶密封圈，达到IP65以上的防护等级才能满足长期使用要求，另外灯组的发光单元采用低功耗LED模组，长期运行的发热量极低，不需要额外设计散热结构，黑色的上下端盖除了固定灯组之外，上端盖还可以预留蜂鸣器安装位，在灯光提示的基础上增加声音提示，适配高噪音车间的提示需求。

　　很多初次做设备结构设计的工程师容易忽略信号灯塔的安装高度匹配问题，直接采用默认长度的立杆安装在高度超过1.5米的设备顶部，会导致低位操作的工人看不到灯光提示，这款设计的立杆采用标准管径的通用金属圆管，现场安装时可以根据实际视野需求灵活更换不同长度的立杆，不需要重新设计连接结构，灯组与立杆的连接采用标准螺纹接口，拆装维护时不需要整体拆卸底座，直接旋转灯组即可完成更换，大幅降低后期维护的工作量。从结构强度角度来看，立杆采用的金属材质壁厚不小于1.5mm，在受到侧向100N的冲击力时不会出现永久变形，能够抵御车间内常规的意外剐蹭，底座的厚度不小于3mm，固定后不会因为长期振动出现松动，灯组的外罩采用抗冲击PC材质，受到普通工件的磕碰不会出现碎裂情况，完全满足工业现场的恶劣使用环境要求。
