FDM打印点阵结构便携移动设备支撑座

日常桌面办公、户外移动作业场景中，移动电子设备的倾斜支撑需求长期存在，常规注塑成型的支架多采用实心加强筋结构，不仅重量偏大，不同批次开模调整倾角的成本高，还难以兼顾小批量定制化的支撑角度需求，而这款面向FDM工艺设计的点阵移动支架，正是针对增材制造工艺特性做的定向结构优化。从实际使用场景来看，这款支架可适配常规尺寸的智能手机、小型平板类移动设备，放置在桌面时能将设备支撑在适合观看、操作的倾斜角度，避免用户长期低头握持设备造成的颈部疲劳，同时底部的一体化基座可以直接放置在平整的工作台、桌面甚至便携露营桌板上，不需要额外的固定夹具，取放设备的动作可以单手完成，符合日常高频使用的操作逻辑。

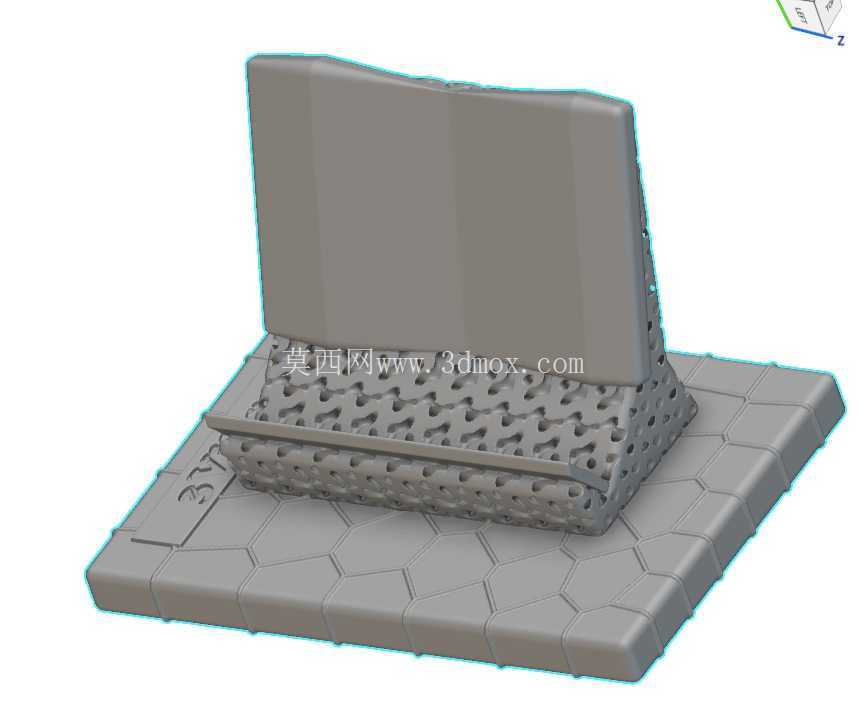

设计阶段首先围绕FDM打印的工艺约束做了结构适配，支撑主体的承力部分没有采用传统的实心斜撑结构，而是选用了周期排布的点阵镂空构型，这种结构在打印过程中不需要添加额外的内部支撑，所有悬空结构的倾斜角度都大于FDM工艺的45度自支撑临界角，打印完成后只需要去除底部基座的打印 raft 支撑即可直接使用，不需要后续的打磨、支撑去除等后处理工序，能大幅降低单件打印的时间成本与材料损耗。点阵结构的另一个优势是力学性能的各向均衡性，相比同重量的实心薄壁加强筋结构，周期点阵在承受设备放置时的垂直压力、意外触碰带来的侧向冲击力时，应力会通过点阵单元均匀分散到整个支撑斜面上，不会出现局部应力集中导致的结构断裂，同时镂空的点阵结构还能在设备长时间播放视频、运行高负载应用发热时，让空气通过镂空孔隙流通，带走设备背部的热量，避免热量在支架与设备接触的区域积聚。

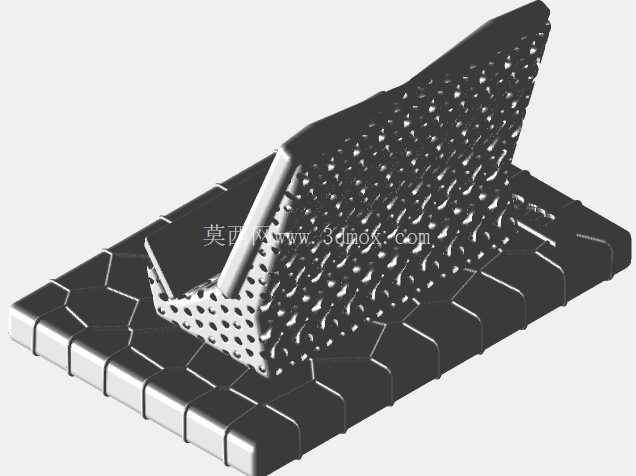

从安装边界与尺寸适配来看，底部的基座采用了六边形纹理的平板设计，基座的整体平面度控制在0.2mm以内，放置在光滑桌面时能依靠自身重力保持稳定，不会因为轻微的触碰就出现滑移；支撑斜面与底部基座的夹角经过反复调试，锁定在最适合坐姿观看的65度倾角，斜面底部设置了一体式的挡边结构，挡边的高度刚好能卡住移动设备的底部边缘，不会遮挡设备的充电接口、扬声器开孔，设备放置后挡边与设备接触的位置做了0.5mm的圆角过渡，不会刮花设备的边框外壳。支撑斜面的宽度尺寸覆盖了主流6-8英寸移动设备的宽度范围，点阵结构的单元尺寸经过优化，既不会因为孔隙过大导致设备背部的凸起摄像头卡入孔隙，也不会因为孔隙过小失去通风减重的效果。

实际打印测试过程中，这款支架可以直接使用PLA、PETG等常规FDM打印材料制作，不需要特殊的工程材料，整体打印时长控制在常规桌面级3D打印机2小时的工作周期内，单件材料消耗量不到50克，用户可以根据自己的使用需求调整缩放比例，适配更大尺寸的平板设备或者更小的便携屏，缩放过程中所有结构的壁厚都保持了均匀一致，不会出现缩放后局部壁厚过薄导致的打印失败、结构强度不足的问题。相比市面上常规的折叠支架，这款一体化打印的支架没有活动铰接部件，不存在长期使用后铰接松动、阻尼失效的问题，结构可靠性更高，同时点阵结构的外观辨识度强，用户还可以根据自己的喜好更换不同颜色的打印耗材，制作个性化配色的支撑配件，适配不同的桌面装修风格。在户外作业场景下，这款支架的重量仅为同尺寸实心注塑支架的三分之一，放在工具包、背包中不会带来额外的负重负担，镂空结构即使沾染了灰尘、污渍，也可以直接用水冲洗，不会因为存在封闭空腔积存污渍，清洁维护的难度极低。
