内置螺旋晶格轻量化活塞结构设计

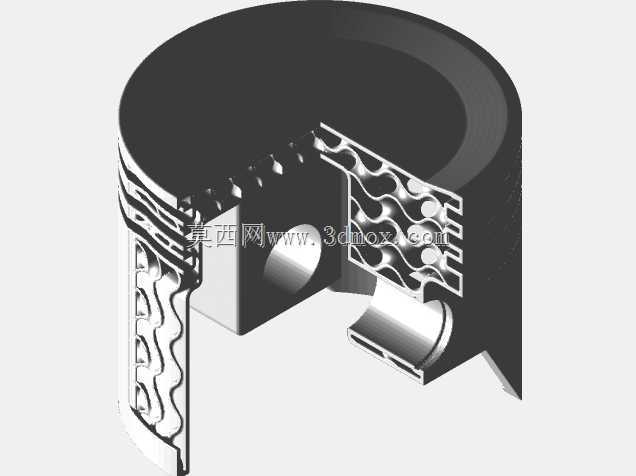

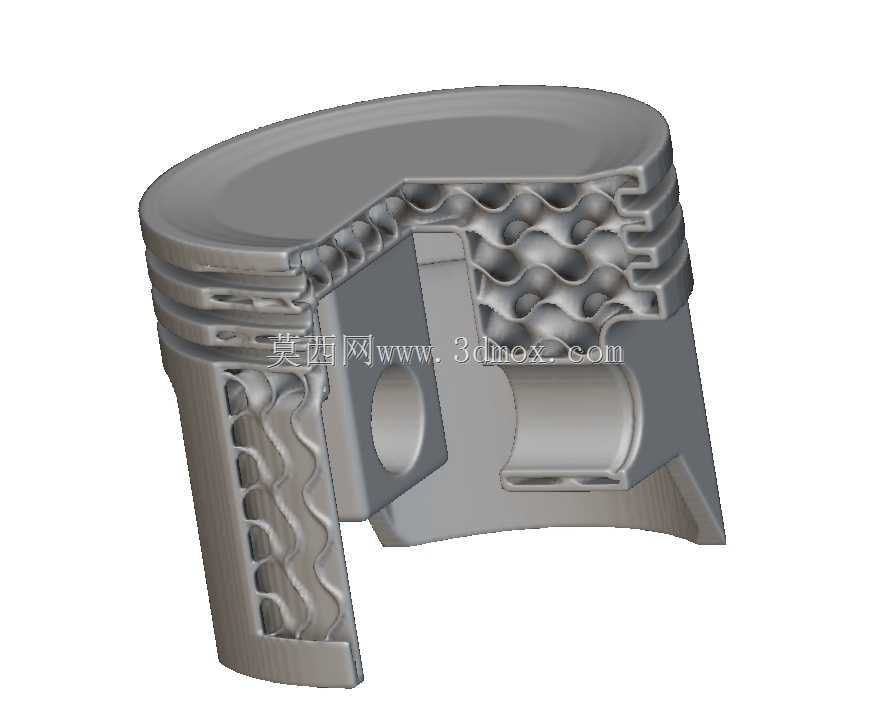

　　这款活塞结构的设计核心，是在传统活塞的实体内部区域植入螺旋形态的晶格填充结构，跳出了过往活塞要么全实体、要么简单挖槽减重的设计思路，适配增材制造工艺的成型特性，解决传统减材加工无法实现复杂内部晶格成型的痛点。从实际应用场景来看，这类带内部晶格的活塞主要面向小排量高转速内燃机、小型航空活塞发动机以及对往复运动件重量有严苛要求的特种动力设备，往复运动件的减重直接关系到动力响应速度、曲轴动平衡负荷以及整机振动水平，传统活塞为了保证强度往往在裙部、销座区域保留较厚的实体壁厚，不仅增加了活塞自身质量，高速往复运动时产生的惯性力还会加大连杆、曲轴轴瓦的磨损，拉高整机的机械损耗。

　　从功能特性上看，内部的螺旋晶格并非简单的多孔填充，其螺旋走向顺着活塞工作时的热流方向与应力传递路径排布：活塞顶部承受燃气爆发压力时，晶格单元可以将集中应力均匀分散到整个内部支撑网络，避免局部应力集中导致的结构开裂；同时螺旋连通的晶格空隙可以形成内部的散热通道，相比实体活塞，热量可以顺着晶格的连通孔隙更快传递到活塞环槽区域，通过缸套带走热量，降低活塞顶部的热负荷，减少高温下活塞材料热变形导致的拉缸风险。设计过程中需要严格匹配活塞的安装边界尺寸：活塞总高、环槽数量与槽宽、活塞销孔的中心高与孔径、裙部的椭圆型线都完全沿用同规格量产活塞的安装尺寸，不需要对现有发动机的缸体、连杆、活塞环等配套部件做任何修改，可直接替换原有同规格活塞完成装配，不会改变发动机原有的压缩比与配气相位匹配关系。

　　在结构设计逻辑上，晶格区域的分布做了针对性的避让：活塞顶部的火力岸区域保留足够厚度的实体层，避免高温燃气直接接触晶格结构导致的密封失效与烧蚀；活塞销座周围保留实体加强筋，将活塞销传递的爆发压力直接传导到晶格支撑网络，避免销座部位出现应力集中；活塞裙部的导向面保留完整的实体表层，保证裙部与缸壁之间的贴合精度，不会因为内部晶格的存在影响导向面的形位公差，避免出现偏磨、敲缸等问题。螺旋晶格的单元尺寸经过反复校核，既保证足够的支撑强度，又能最大化去除冗余材料，相比同规格实体活塞，整体重量可降低30%以上，同时晶格结构本身具备一定的微变形吸能特性，可以缓冲活塞换向时对缸壁的冲击，降低发动机运行的机械噪声。

　　需要注意的是，这类晶格结构活塞的成型完全依赖金属3D打印工艺，设计时已经考虑了增材制造的成型角度与支撑添加需求，内部螺旋晶格的走向与打印成型方向保持一致，不需要在晶格内部添加额外支撑，打印完成后只需要对裙部外圆、环槽、销孔做精加工即可达到装配精度要求，避免了内部支撑无法去除的工艺难题。从实际使用的适配性来看，这种结构既可以用于新研发的轻量化动力平台，也可以用于现有动力设备的改装升级，在不改变原有安装接口的前提下，降低往复运动件质量，提升动力响应速度，同时改善活塞自身的散热能力，延长活塞的使用寿命，减少因为热变形、应力集中导致的活塞失效故障。
