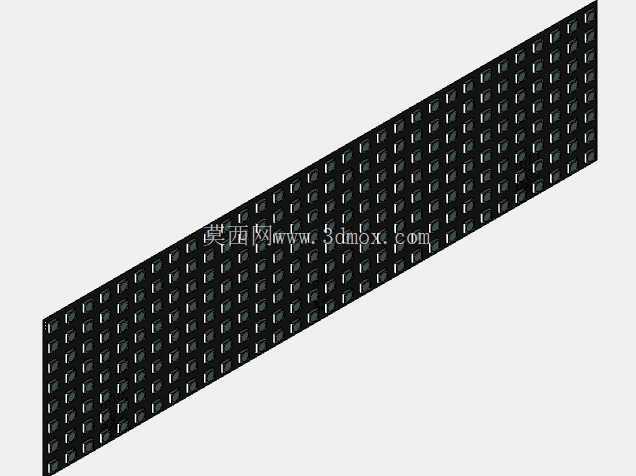

32x8规格WS2812点阵LED显示矩阵

在小型嵌入式显示、互动装置、状态指示类项目的硬件选型阶段，32x8规格的WS2812点阵矩阵是很多结构工程师会优先纳入考量的集成化显示单元，这类模组把256颗5050封装的WS2812灯珠按规整行列排布在单块PCB基板上，省去了开发者自行排布灯珠、焊接走线的大量工序，也避免了手工贴片带来的灯珠偏移、虚焊等一致性问题。从实际应用场景来看，这类长条形点阵矩阵的适配范围非常广，在小型工业控制设备的面板上，它可以用来显示设备运行参数、故障代码、工位计数信息，相比段码屏能实现更丰富的色彩提示与动态效果；在互动艺术装置、创客DIY项目里，它可以作为动态光效条、文字滚动显示条，单总线控制的特性让接线工作量大幅降低，只需要一路IO口就能实现全部灯珠的独立色彩控制；在小型消费电子的状态显示区域，比如音频设备的频谱显示、智能外设的状态提示，这类窄长形态的模组刚好能适配设备面板的狭长安装空间，不需要额外裁切定制。

从产品功能特性来看，每颗WS2812灯珠都内置了控制电路与发光芯片，能够实现256级亮度的三原色独立调节，整板256颗灯珠可以通过级联的方式串联控制，信号从板载输入端进入后依次传递给每一颗灯珠，不需要给每颗灯珠单独布设控制线路，这也让整板的走线设计非常简洁，PCB上除了灯珠焊盘之外，只需要布设电源走线与信号传递走线，大幅降低了基板的布线难度。模组的供电端通常预留标准焊盘，适配常规5V直流供电，在全亮白场的工况下需要匹配对应电流的供电线路，避免线路压降导致末端灯珠色彩偏移的问题。

从设计思路层面拆解这类模组的结构，首先要考虑的是灯珠排布的精度，5050封装的SMD灯珠焊盘间距必须严格对应 datasheet 要求，行列对齐公差控制在贴片工艺允许的范围内，否则整板点亮后会出现灯点错位、网格不均的视觉问题；其次是信号走线的阻抗匹配，WS2812的控制信号对时序要求较高，走线长度、线宽设计要避免信号衰减导致的末端灯珠闪烁、丢色问题，通常会在信号输入端预留匹配电阻位置，根据实际布线情况选择是否焊接；另外电源回路的载流能力是设计重点，整板全亮时的电流较大，电源走线需要足够的铜箔宽度，在长条形板的两端可以预留供电焊盘，实现双端供电减少压降，保证整板灯珠的亮度一致性。

关于外形尺寸与安装边界，这类32x8的5050灯珠矩阵，长度方向对应32颗灯珠的排布间距，宽度方向对应8颗灯珠的排布间距，板厚通常采用常规1.6mm的FR4基板，安装孔位一般会在板的四个边角预留，适配M2或者M2.5的固定螺丝，方便直接固定在设备外壳的内部筋位上。在做结构适配的时候需要注意，灯珠表面到PCB板的高度是5050封装的标准高度，设计外壳透光窗的时候要预留足够的间隙，避免透光件压到灯珠表面导致发光不均；同时要考虑模组的散热空间，虽然单颗WS2812的功耗不高，但256颗全亮时的总功耗会产生一定热量，在密闭外壳内安装时要预留对应的散热间隙，避免长时间高温运行导致灯珠光衰加快。另外模组的信号输入输出端位置要和设备主板的接插件位置对应，尽量缩短信号走线长度，减少外部电磁干扰对控制信号的影响，在工业场景应用时还可以在信号线上增加磁环，提升抗干扰能力，保证显示效果的稳定。
