手轮驱动螺纹连接式截止阀结构设计

在民用供水、小型液压回路、低压气动输送、化工试剂加注等常见管路系统中，这类手轮驱动的螺纹连接截止阀是管路通断控制、流量调节的核心基础部件，区别于大口径法兰连接的工业管线阀门，这款阀门的设计定位就是中小通径、安装空间紧凑的支路管线场景，不需要额外的吊装工具，现场施工人员仅用普通管钳就能完成两端的管路对接，适配的管路压力等级普遍在1.6MPa及以下，日常输送介质多为常温清水、润滑液压油、低压压缩空气或是无强腐蚀性的工业流体。

从结构设计逻辑来看，这款阀门采用了最成熟的下进上出截止式流道结构，阀体主体为方正的黄铜材质成型结构，这种结构选型一方面是利用黄铜优异的切削加工性能降低阀体加工成本，另一方面黄铜本身的抗锈蚀特性也能适配多数民用及普通工业场景的介质要求，避免长期使用出现阀体锈蚀卡滞的问题。两端的外螺纹连接段做了等距梯形螺纹设计，螺纹牙型角度严格匹配通用管路连接标准，安装时配合生料带或者密封垫圈就能实现可靠的端面密封，不需要额外加工焊接坡口，对于后期管路改造、阀门更换的场景来说，拆装效率远高于焊接式阀门。

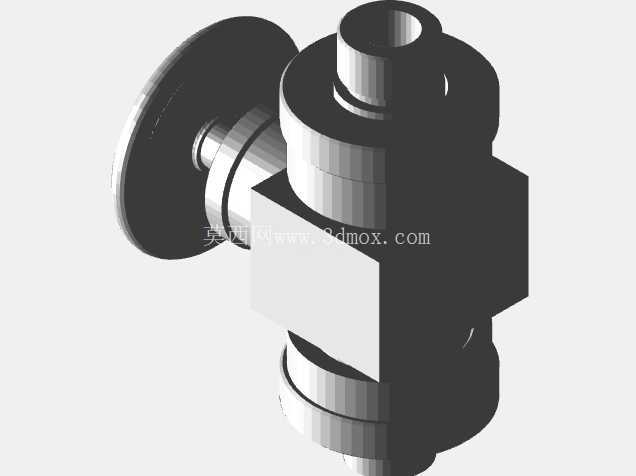

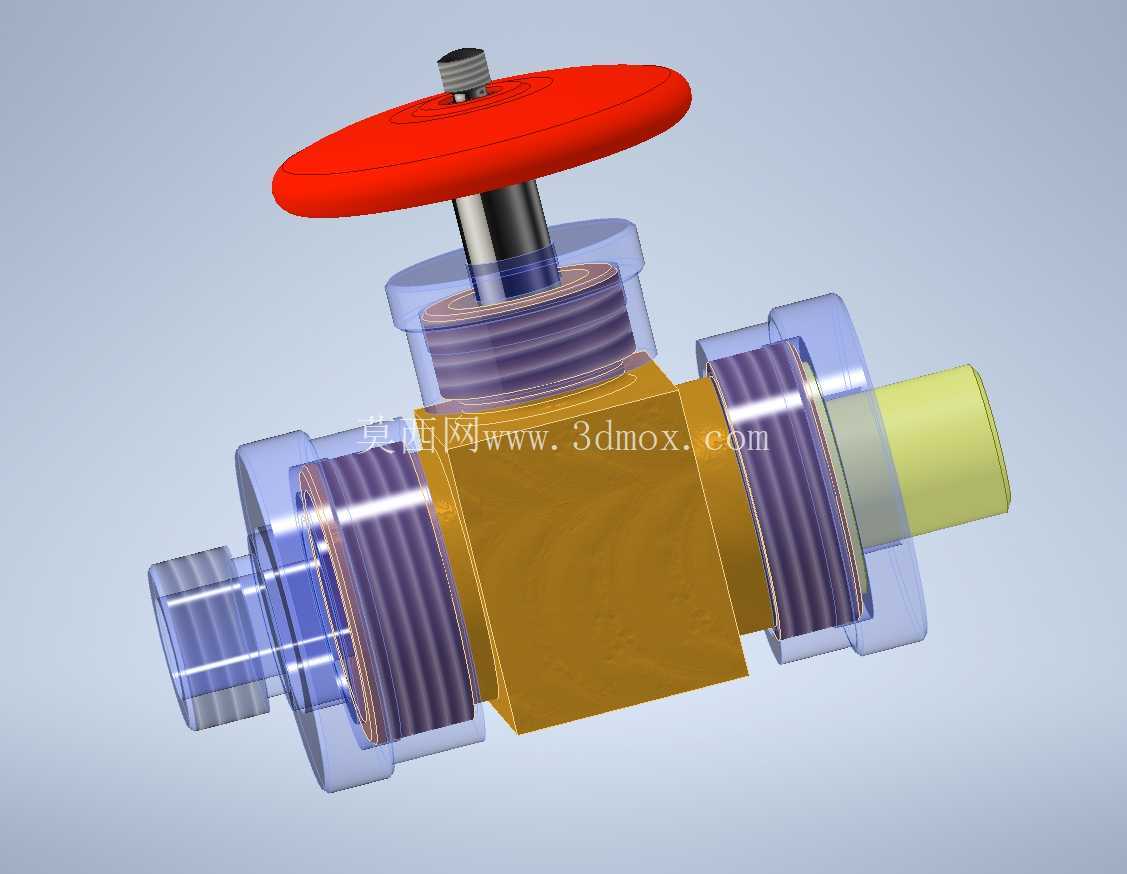

阀门上部的驱动结构采用红色酚醛树脂手轮，手轮直径做了针对性的力臂优化，操作人员不需要借助加力杆，仅用手部力量就能实现阀门的完全启闭，手轮下方的阀杆采用不锈钢材质加工，表面做了高光洁度处理，配合阀体内的多层填料密封结构，能在阀杆上下升降的过程中始终保持密封腔的压力稳定，不会出现阀杆位置的介质渗漏问题。模型中做了半透明的结构剖视展示，可以清晰看到阀体内腔的流道走向、阀瓣的密封配合面，以及两端连接段的内部通径尺寸，这种可视化的结构展示对于刚接触管路设计的工程师来说，能快速理解截止阀的工作原理：当顺时针旋转手轮时，阀杆带动下部的密封阀瓣向下运动，直至阀瓣密封面完全贴合阀座的密封面，实现管路的完全截断；逆时针旋转手轮时阀瓣向上抬升，介质可以从阀瓣与阀座的间隙中流过，通过调节阀瓣的抬升高度就能实现管路流量的线性调节。

从安装边界尺寸来看，这款阀门的整体长度控制在适配DN15-DN25通径管路的范围内，阀体中部的方形结构宽度刚好适配普通活动扳手的夹持尺寸，安装时可以用扳手固定阀体中部再旋转两端管路，避免安装过程中阀杆受力变形。手轮的最大旋转直径不会超出阀体两侧连接管路的外轮廓太多，即使在并排布置的多路阀组安装场景中，相邻阀门的手轮也不会出现干涉，操作人员可以单独操作每一路阀门而不会误碰相邻的控制部件。阀杆的最大升降行程经过精确计算，当阀门处于完全开启状态时，阀瓣会完全抬升到流道上方的腔体内，不会对介质流动造成过多的节流阻力，相比同通径的球阀，这种截止阀的调节精度更高，不会出现球阀小开度状态下的流量突变问题，适合需要精准调节流量的支路管路场景。

在密封结构的设计细节上，阀瓣与阀座的密封面采用了锥面配合设计，相比平面密封结构，锥面密封在关闭过程中会产生自紧效应，介质压力越高密封贴合越紧密，不需要施加过大的手轮锁紧力就能实现可靠密封，同时锥面结构在启闭过程中能自动磨掉密封面附着的少量杂质，降低介质中的颗粒杂质卡滞密封面导致的渗漏风险。阀体两端的连接螺纹尾部都设计了密封止口，当管路螺纹拧到止口位置时就能保证管路插入深度符合设计要求，避免出现管路拧入过深挤压内部流道、或是拧入深度不足导致连接强度不够的问题。上部的填料压盖采用螺纹调节结构，长期使用如果出现阀杆位置的微渗，可以适当拧紧压盖的螺纹挤压填料，就能重新实现密封，不需要整体拆解阀门更换部件，大幅降低了现场运维的难度。

这类阀门的三维建模过程中，需要重点关注几个配合尺寸的公差匹配：阀杆与填料腔的同轴度公差直接影响密封性能和阀杆升降的顺畅度，建模时要预留合理的配合间隙，既要避免间隙过大导致密封填料受力不均，也要防止间隙过小出现阀杆卡滞；两端连接螺纹的同轴度要控制在合理范围内，否则安装时会出现管路别劲的问题，长期使用会在连接位置产生应力集中，增加管路断裂的风险；手轮与阀杆的连接采用方榫配合结构，建模时要保证方榫的配合公差，避免手轮旋转时出现打滑空转的问题。整个模型的结构拆分完全按照实际加工装配的逻辑划分零件，每个零件的建模特征都对应实际的加工工序，不管是用于教学演示结构原理，还是用于管路系统的装配干涉检查，都能直接复用模型的结构参数，不需要再做额外的结构简化。
