汽车发动机四合一排气歧管结构设计

　　在汽车内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与动力输出表现。这款四缸发动机配套的排气歧管采用等长管路布局设计，四个独立的弯曲流道分别对应四个气缸的排气出口，每段流道的弯折曲率经过反复校核，既保证各缸排气路径长度基本一致，避免各缸排气脉冲相互干扰，又能在有限的发动机舱安装空间内完成流道走向布置，减少不必要的空间占用。

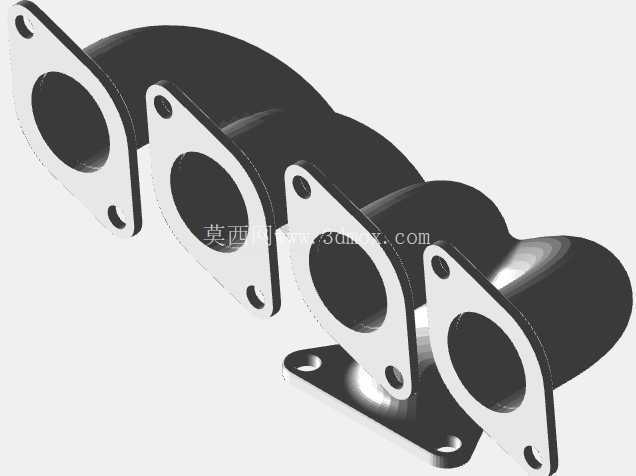

　　从安装边界来看，歧管下端设置四个带螺栓孔的方形连接法兰，每个法兰的安装孔位与气缸盖排气口的定位基准完全匹配，法兰密封面的平面度公差控制在0.1mm以内，可配合金属密封垫片实现高温排气工况下的可靠密封，避免高温废气泄漏引发的周边部件老化问题；歧管上端设置集成式总出口法兰，用于对接三元催化器或涡轮增压器进气端，法兰上的定位凸台可保证装配时的同轴度，减少排气流道的截面突变，降低排气阻力。设计过程中重点考量了高温工况下的结构形变问题，流道管壁采用均匀壁厚设计，弯折处的圆角过渡经过流体仿真优化，既避免直角弯折造成的排气紊流，又能减少壁厚突变带来的应力集中，防止发动机长时间高负荷运行时歧管出现热疲劳开裂。

　　在实际装车应用场景中，这类排气歧管多用于小排量自然吸气或低增压汽油发动机，安装位置位于发动机排气侧，周边紧邻防火墙与前围隔热板，因此歧管的整体外轮廓尺寸经过严格校核，安装后与周边部件的最小安全间隙满足高温隔热要求，不需要额外增加过多的隔热防护结构即可避免热辐射损伤周边线束与橡胶件。流道内壁的光滑度设计也经过考量，减少排气气流的沿程阻力，帮助各缸排气更顺畅地排出，降低发动机的排气背压，对于提升发动机低速扭矩响应、优化燃油经济性有明显作用。歧管顶部设置的带孔安装吊耳，可通过螺栓与发动机缸体上的固定支架连接，分担歧管整体的重量载荷，避免长期振动工况下连接法兰出现受力变形或螺栓松动问题。

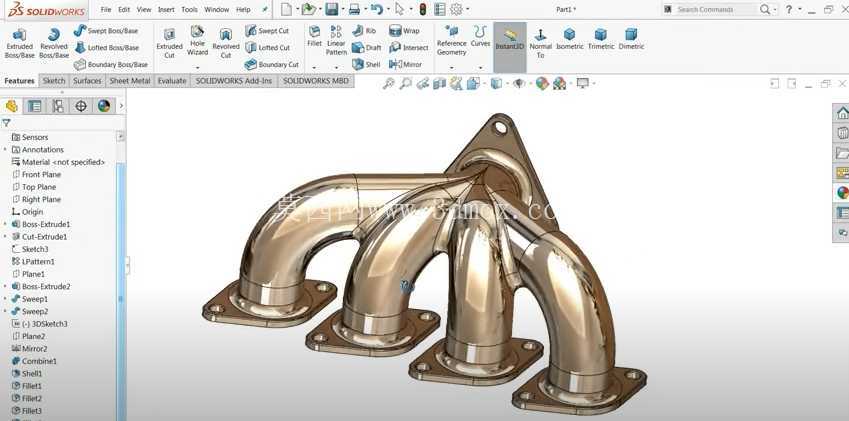

　　从结构工艺性来看，这款歧管的流道走向适配金属型重力铸造工艺，各段流道的拔模角度经过合理设置，不需要过于复杂的砂芯结构即可完成铸造成型，后续机加工仅需处理四个进气法兰面、一个总出口法兰面以及对应的螺栓安装孔，加工工序简单，量产时的工艺成本可控。在建模过程中，每段流道的中心轨迹线都基于气缸盖排气口的坐标点进行拟合，弯折处的曲率半径不小于流道通径的1.5倍，既保证气流转向顺畅，又避免弯折半径过小造成的铸造缺陷。连接法兰的厚度根据螺栓预紧力与密封压力要求计算确定，螺栓孔的位置度公差满足装配互换性要求，不需要现场修配即可完成装车。
