机械安装连接支撑支架结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1194266
  • 机械安装连接支撑支架结构设计

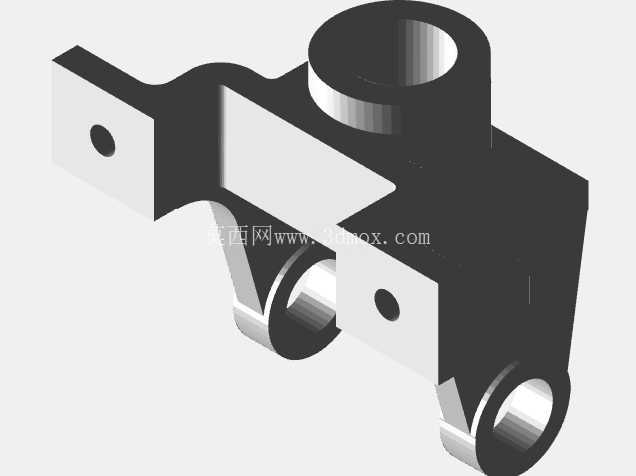

在各类工业装配场景中,这类安装支架是承担部件定位、载荷传递的核心基础构件,常见于自动化生产线工位辅件安装、小型动力单元固定、检测模组搭载等场景,需要同时满足安装对位精度、长期载荷下的结构稳定性、不同工况下的装配兼容性要求。从结构功能来看,该支架集成了多组安装接口,顶部的筒状结构用于承接带回转需求的轴类部件,内壁的加工余量预留可适配不同直径的衬套压装,满足转动副的低摩擦运行需求;两侧伸出的带孔安装耳是整个支架与设备基座的连接界面,孔位的同轴度、端面平面度直接决定装配后的整体姿态精度,设计时需要严格控制安装耳与主体连接位置的圆角过渡,避免应力集中导致长期受载后出现裂纹。下部的铰接孔结构用于连接连杆类传动构件,孔位的位置度公差需要与上部筒孔、侧部安装孔做联动公差约束,保证装配后传动链路的运动顺畅度,不会出现卡滞、偏磨的问题。

设计过程中,首先需要明确支架的承载边界:当上部搭载的部件重量在额定范围内,侧部安装耳的螺栓预紧力需要匹配载荷大小,避免长期受振动出现螺栓松动;主体部分的壁厚设计需要兼顾刚性与减重需求,在非主要承力区域做局部减薄,在凸台、孔位周边做加厚处理,平衡材料成本与结构强度。安装边界层面,两侧安装耳的孔间距需要匹配通用型材的安装孔位标准,降低现场装配时的二次加工需求;支架整体的外轮廓尺寸需要预留足够的操作空间,保证螺栓紧固时工具可以顺利到达操作位置,不会与周边其他部件发生干涉。

从结构工艺性来看,该支架的拔模角度设置适配压铸成型工艺,所有转角位置都设置了合理的工艺圆角,避免压铸过程中出现充型不满、应力集中的问题;各个安装孔的端面都预留了机加工余量,压铸成型后可以通过少量铣削加工保证端面的平面度与孔的垂直度,不需要复杂的多工序加工即可满足装配精度要求。实际应用中,这类支架往往需要适配不同的安装场景,因此在设计时将各个安装接口的尺寸做了通用化处理,上部筒孔的直径、侧部安装孔的孔径、下部铰接孔的尺寸都参考了通用机械零部件的尺寸标准,不需要额外定制连接件即可完成装配。

在受力传递路径上,上部筒状结构承受的垂直载荷会通过主体的加强筋结构分散到两侧的安装耳上,再通过连接螺栓传递到设备基座,下部铰接点承受的交变载荷会通过主体的斜向支撑结构传递到主承力壁上,避免局部应力过大导致结构变形。设计时还需要考虑装配误差的补偿能力,侧部安装孔采用略大于螺栓直径的设计,可以在装配时做小范围的位置调整,抵消基座加工带来的位置误差,降低现场装配的难度。对于长期在振动工况下使用的场景,支架的材质选择可以根据载荷需求匹配压铸铝合金或者铸铁,铝合金材质重量轻、耐腐蚀,适合轻量化要求高的场景,铸铁材质减震性好、强度高,适合重载、振动大的工况。
