SPA泳池用圆形过滤器端盖结构设计

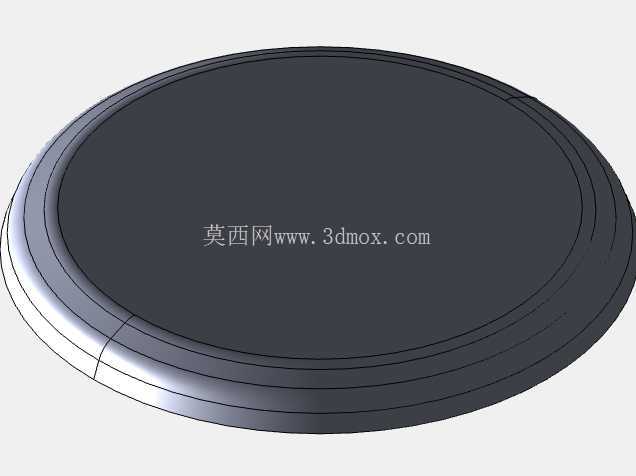

　　在商用与家用SPA水疗池、户外按摩泳池的水循环过滤系统中，过滤器端盖是直接决定腔体密封可靠性、日常维护便捷性的核心接触部件，这类部件长期处于温水、消毒药剂混合的潮湿工况，同时还要承受过滤腔内部0.1-0.3MPa的循环水压，一旦出现密封失效或者结构开裂，就会导致管路漏水、过滤介质泄漏，直接影响整套水循环系统的正常运行。这款圆形过滤器端盖的设计，完全围绕嵌入式安装的密封需求展开，整体采用等厚圆盘加周向凸台的结构形式，盘面主体做了微弧过渡处理，没有多余的棱角结构，既可以降低注塑或者3D打印过程中的应力集中风险，也能避免日常拆装时尖锐边缘划伤操作人员。

　　端盖的周向设置了多圈平行的环形密封槽，安装时可以嵌入对应规格的O型橡胶密封圈，多道密封结构的设计，能够在端盖旋合或者压合到过滤器腔体接口时，形成多层防水屏障，即使其中一道密封圈因为长期接触消毒水出现轻微老化，其余密封结构依然可以维持腔体的密封压力，不会出现突发的漏水故障。从安装边界来看，端盖的外沿凸台尺寸完全匹配对应型号过滤器腔体的接口内径，凸台侧面做了微小的拔模斜度，既可以保证安装时的导向顺畅，不会出现卡滞错位，也能让密封圈在压入过程中均匀受力，避免因为偏载导致密封圈局部磨损过快。盘面的厚度经过受力校核，在承受额定工作水压时，盘面中心的最大变形量控制在0.2mm以内，不会因为水压反复作用出现盘面凹陷、密封面错位的问题。

　　针对这类户外水疗设备的使用特性，设计时特意考虑了材料适配性，端盖结构不适合用普通PLA材料加工，因为PLA在长期温水接触、紫外线照射的环境下，会在一年左右出现材料脆化、强度下降的问题，无法满足长期使用需求，采用PETG材料加工时，材料本身的耐水、耐化学腐蚀性能更适配泳池工况，同时材料的韧性更好，拆装过程中即使受到轻微磕碰也不会出现开裂。端盖的外沿没有设置突出的扳手卡位结构，而是采用了滚花式的周向防滑纹路，日常维护拆装时，操作人员徒手就可以旋开端盖进行过滤棉、过滤介质的更换，不需要额外的专用工具，降低了后期维护的操作门槛。

　　从结构细节来看，端盖内侧没有设置多余的加强筋，而是采用了均匀的壁厚设计，一方面可以避免注塑加工时出现缩痕、翘曲等成型缺陷，另一方面光滑的内侧表面不会滞留水中的毛发、杂质，每次开盖维护时只需要简单冲洗就可以清理干净，不会因为杂质堆积滋生细菌影响水质。端盖与腔体的配合间隙控制在0.1-0.15mm之间，既不会因为间隙过小导致拆装阻力过大，也不会因为间隙过大导致密封圈被挤入间隙出现剪切损坏。在实际的工程应用中，这类端盖除了用于SPA泳池的过滤器，也可以适配同口径的小型家用循环水设备、水族箱过滤桶的端盖替换，只要接口尺寸、密封槽位置匹配，就可以直接替换使用，结构的通用性较强。设计过程中没有做多余的装饰性结构，所有的几何特征都围绕功能需求设置，环形的凸台除了安装密封圈的作用，也可以作为端盖安装到位的定位基准，当凸台端面与腔体接口端面完全贴合时，就代表端盖已经安装到预设位置，不需要操作人员反复调整位置判断安装是否到位。针对长期使用的磨损问题，密封槽的槽宽做了0.2mm的余量设计，当密封圈出现轻微磨损时，依靠端盖的压合行程可以自动补偿密封压缩量，延长密封圈的更换周期，减少日常维护的频次。
