带锯设备配套弯型安装支撑支架结构

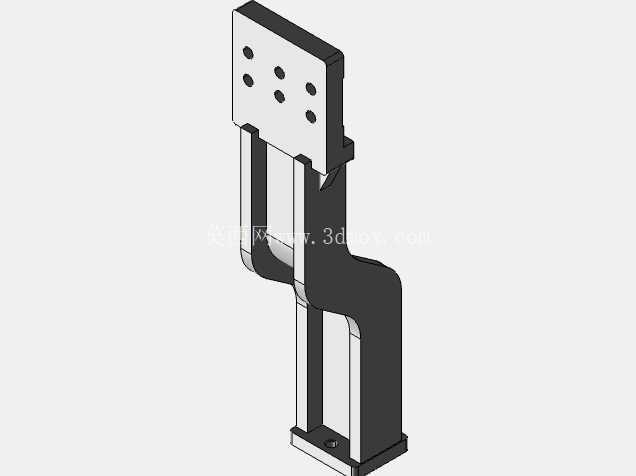

　　在金属切削加工车间的带锯床作业工位，这类弯型支撑支架是锯切工装系统里的核心配套承载构件，主要承担带锯机侧部导向组件、辅助压料机构的安装定位功能，区别于普通平直型材支架，其Z型弯折的结构形态完全适配带锯床床身侧边的避让空间，能在不干涉锯带运行轨迹、不占用上下料操作通道的前提下，为附属功能部件提供稳定的安装基准。从实际安装场景来看，支架两端的安装孔位分别对应床身侧壁的预埋螺纹孔与待装功能部件的定位孔，左端带多组沉孔的安装面直接贴合床身的加工基准面，沉孔设计可让紧固螺栓完全埋入构件表面，避免螺栓头突出剐蹭上下料过程中的金属坯料，也能防止锯切过程中飞溅的铁屑堆积在螺栓缝隙造成拆卸困难。

　　支架中段的弯折段做了等壁厚的加强筋过渡，弯折处的圆角半径经过受力核算，既不会因为圆角过小产生应力集中导致长期受载开裂，也不会因为圆角过大挤占锯带侧边的安全防护空间，整个弯折段的内腔做了掏空减重设计，在保证整体抗弯截面模量满足承重要求的前提下，尽可能降低构件自身重量，减少床身侧部的附加载荷，避免长期使用后床身侧壁出现安装面变形。从设计逻辑上，这类支架的建模完全遵循实际装配的边界约束：首先要匹配带锯床床身侧边的安装面高度差，两端安装面的垂直落差刚好对应床身侧壁的台阶结构，不需要额外加装调整垫片就能保证安装面的贴合度，减少装配环节的配作工作量；支架的整体宽度控制在120mm以内，安装后突出床身侧壁的距离不超过80mm，完全处于带锯床原有安全防护罩的覆盖范围内，不会额外增加操作人员的磕碰风险。

　　在功能特性上，支架右侧的单孔安装位专门用于固定带锯的侧部导向座，导向座安装后与锯带的侧面间隙可通过安装面的加工精度保证在0.02mm以内，不需要额外增加调整结构就能满足锯切过程中的导向精度要求，避免锯带高速运行时出现偏摆导致锯切面倾斜、锯带崩齿等问题。支架的整体壁厚根据承重载荷设计为6mm，采用与床身同材质的碳素结构钢加工，焊接或压铸成型后经过去应力处理，安装面的平面度加工公差控制在0.05mm以内，保证安装后不会因为构件自身的平面度误差导致导向座出现偏斜。

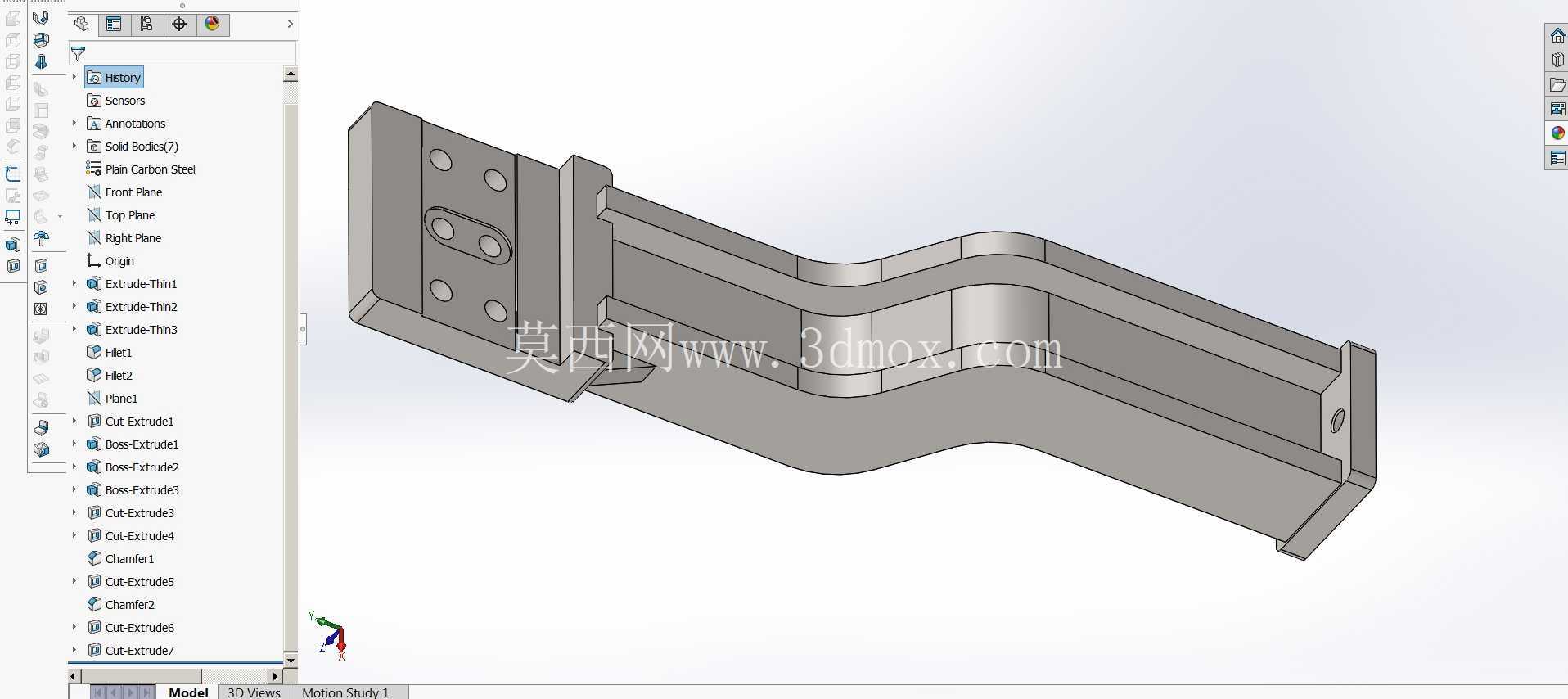

　　实际使用过程中，这类支架除了承担导向座的承重，还能辅助承托锯切过程中的冷却液导流槽，弯折段的上表面刚好形成一个倾斜的导流面，能将锯切区域飞溅的冷却液导流回床身的冷却液收集槽，减少冷却液的外溅损耗，降低车间地面的清洁维护工作量。从安装边界来看，支架所有安装孔的位置度公差控制在0.1mm以内，现场装配时不需要进行二次修配就能直接完成安装，整个构件的外形没有尖锐的棱角，所有外露边都做了R2的倒角处理，避免操作人员在更换锯带、调整设备时被边角划伤。在受力表现上，支架的最大承重可达50kg，完全满足导向座、冷却喷嘴、辅助压料臂等多个附属部件的安装承重需求，长期受载下的形变量不超过0.03mm，不会因为构件变形影响锯切精度。建模过程中完全还原了实际加工的工艺特征，包括沉孔的倒角、弯折处的工艺圆角、安装面的加工余量标识，结构设计上避免了加工死角，所有面都可以通过常规的铣削、压铸工艺完成加工，不需要特殊的定制刀具，能有效降低构件的加工成本，适配批量生产的需求。
