曼富图724B三脚架更换锁结构件

在户外摄影、工程测绘、现场勘测等需要稳定支撑设备的作业场景中，三脚架的锁紧结构是直接影响设备架设稳定性、操作便捷性的核心功能部件，长期处于反复开合、承重受力的工作状态，塑料材质的锁座部件很容易因为频繁的应力加载、户外环境温湿度变化带来的材料老化出现开裂、锁止失效的问题，直接导致三脚架腿管无法固定，支撑稳定性丧失，整架设备无法正常使用。这款替换锁件是针对曼富图724B三脚架原有锁座结构做的适配性修复设计，完全匹配原机型的安装接口，不需要对三脚架原有金属结构做任何二次加工，维修时只需要拆下原有损坏锁件上的旧销钉，保留原有的锁定杆、弹簧等金属功能件，将新打印制作的锁件替换到位后重新组装销钉即可完成修复，能大幅降低三脚架的维修成本，避免整架设备因为单个塑料部件损坏直接报废。

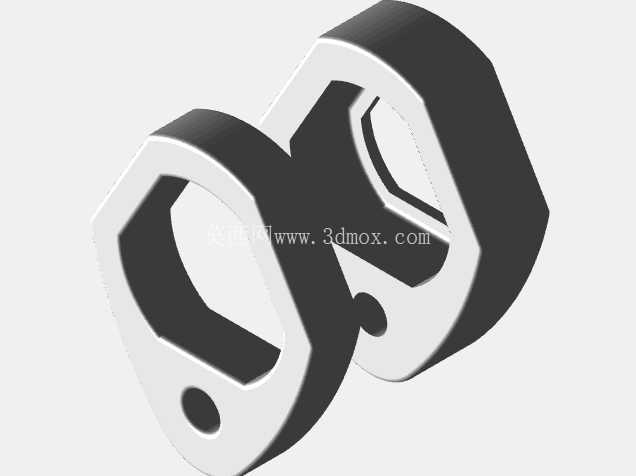

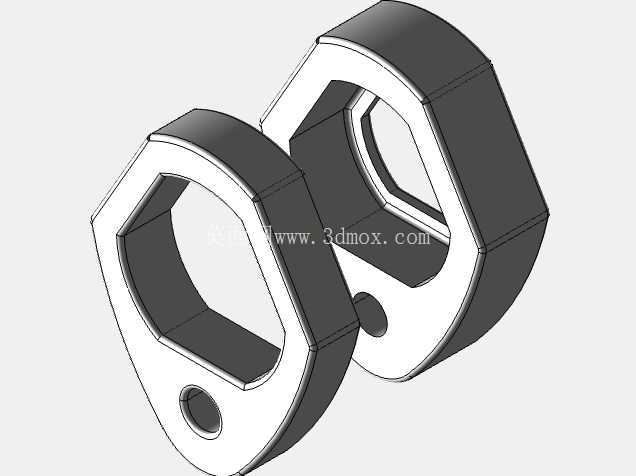

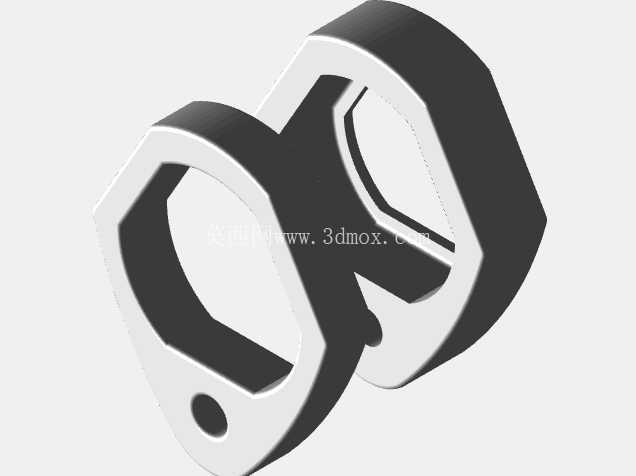

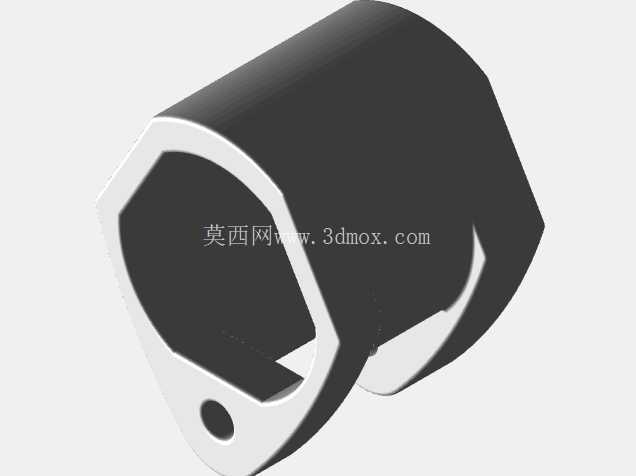

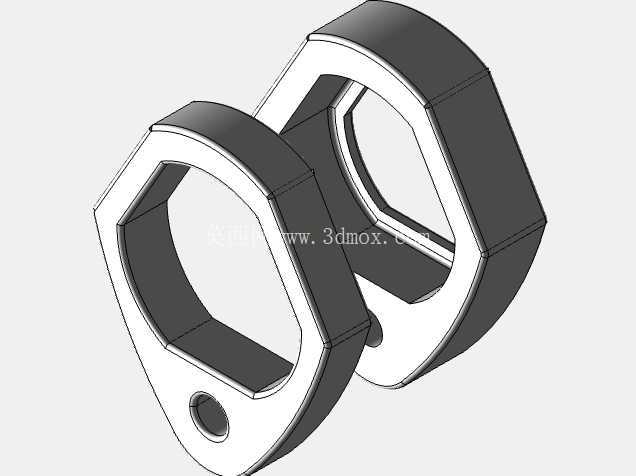

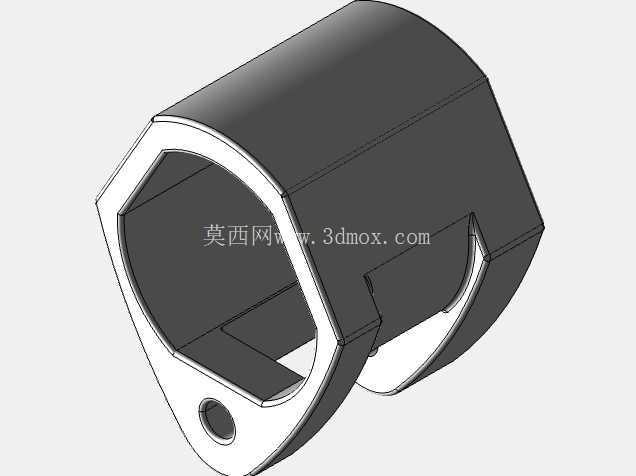

从结构设计逻辑来看，这款锁件的主体采用带切边的类八角柱外形，和三脚架腿管端的安装腔体内轮廓完全贴合，安装后不会出现周向转动的问题，保证锁止动作的传动精度。锁件内部预留了锁定杆的滑动行程空间，侧面的开口结构完全匹配原锁止机构的摆动轨迹，不会出现动作卡滞的问题。锁件下端的销钉安装孔位置度严格匹配原部件的孔位坐标，和原有金属销钉采用间隙配合，既保证销钉可以顺利穿入完成固定，又不会因为间隙过大导致锁件出现旷量，影响锁止的可靠性。锁件侧面的内凹卡位结构和原三脚架腿管上的限位凸台完全契合，安装到位后可以实现轴向定位，不会因为反复的锁止操作出现部件移位的问题。

从安装边界尺寸来看，这款锁件的外轮廓尺寸完全复刻原损坏部件的实测尺寸，最大外切圆直径和原部件保持一致，装入三脚架腿管端的安装腔体后不会出现突出或者旷量，和周边的腿管外壳、锁止拨杆的配合间隙控制在0.2mm以内，既不会因为间隙过小出现装配卡滞，也不会因为间隙过大导致锁止时出现虚位。销钉孔的内径和原孔保持一致，不需要扩孔或者额外加装衬套就可以直接使用原有销钉完成固定。锁件内部的锁定杆容纳腔深度和原结构完全一致，锁定杆装入后可以保留原有的行程长度，保证锁止时的抱紧力和原部件完全一致，不会出现锁止行程不足导致腿管打滑的问题。

在实际使用场景中，这款替换锁件可以承受三脚架正常使用时的锁止受力，锁止状态下可以稳定支撑三脚架搭载的常规摄影、测绘设备，不会出现锁件变形导致的腿管下滑问题。和原塑料部件相比，适配3D打印制作的结构在壁厚设计上做了针对性的应力优化，在原部件容易出现应力集中的转角位置做了小圆角过渡，降低长期受力下的开裂风险，延长部件的使用寿命。对于经常在户外作业的摄影从业者、测绘工作人员来说，这类易损替换件可以快速完成设备维修，避免因为设备故障影响现场作业进度，不需要等待原厂配件的漫长供货周期，也不需要承担原厂配件的高昂更换成本。

从建模设计的细节来看，这款锁件的所有配合面都严格按照原部件的实测尺寸做了公差适配，非配合面的外形保持和原部件一致，不需要修改三脚架的任何外观结构，替换后不会影响三脚架的正常折叠、收纳，也不会影响三脚架原有外观的完整性。内部的加强筋布局完全匹配原结构的受力路径，在锁止受力的主要承载位置适当增加了壁厚，提升部件的抗形变能力，同时不会过度增加部件的重量，保证三脚架整体的便携性不受影响。
