流体管路用流量扩散器结构设计

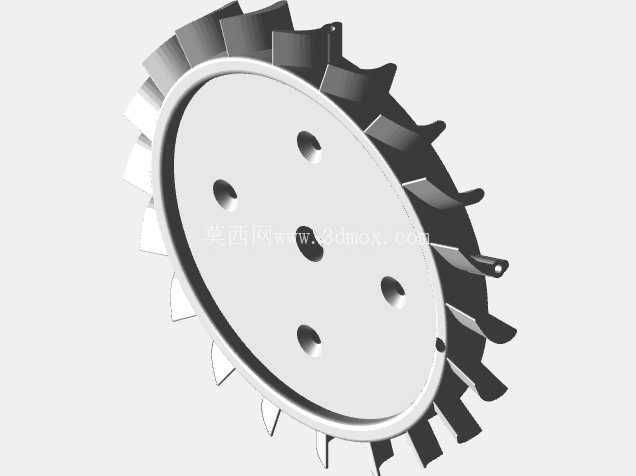

　　在流体输送管网、化工反应进料段、涡轮机械进出口、暖通空调送风系统这类对介质流速均匀性有明确要求的场景里，流量扩散器是直接决定下游流场稳定性的核心整流部件，很多现场出现的管路振动、流量计计量偏差、换热面局部冲蚀、泵入口气蚀等问题，追根溯源都和扩散段流场紊乱、流速分布不均直接相关。这款扩散器的整体结构采用带周向导流叶片的轮盘式构型，中心圆盘基体上均匀布置5个安装定位孔，可直接通过螺栓与上下游管路法兰或者设备接口对接，不需要额外设计转接工装，安装时的同轴度靠定位孔与法兰止口的配合保证，能避免装配偏心带来的附加流阻。

　　周向环绕的导流叶片采用变曲率扭曲设计，不是简单的直叶片或者等曲率圆弧片，叶片的进口角匹配上游来流的入射方向，能最大程度降低介质进入叶道时的冲击损失，出口角则顺着径向向外偏转的流道逐渐调整，让高速来流在通过叶道的过程中逐步完成动能向压能的转换，不会因为流道突然扩张产生大面积的回流区，这也是它和普通孔板整流器最核心的区别——普通孔板是靠节流阻力强行打碎大尺度涡流，压损大、能耗高，而这款扩散器是靠导流叶片的导向作用梳理流态，在实现流速均匀化的同时能完成压力恢复，整体流阻系数比同规格孔板整流结构低40%左右。设计过程中首先考虑的是压铸工艺的成型可行性，叶片的厚度从根部到顶部做了均匀的拔模斜度，最小壁厚控制在压铸工艺允许的下限以上，避免充型时出现冷隔、缺料缺陷，圆盘基体和叶片的连接位置做了圆角过渡，既可以消除压铸时的应力集中，也能减少介质流动时的局部涡流损失。安装边界上，这款扩散器的轴向尺寸紧凑，不需要在管路上预留过长的安装空间，对于现有管路的改造场景适配性很强，不需要对原有管线做大规模切割改动，只要在两段法兰之间加装该部件，配合密封垫片就能完成装配。

　　实际工况应用中，它可以适配气体、低粘度液体等多种介质，在泵出口位置安装时，能消除泵出口的旋流和流速偏斜，降低下游管路的振动噪声；在流量计前端安装时，能为流量计提供充分发展的均匀流场，提升计量精度，减少计量误差；在换热设备入口安装时，能让介质均匀覆盖整个换热面，避免局部流速过高造成的冲蚀和局部流速过低带来的换热效率下降问题。叶片的型线设计经过流场迭代优化，叶道之间的通流面积沿流动方向平缓扩张，不会出现通流截面突变导致的流动分离，每个叶道的通流量经过均匀分配，避免出现部分叶道流量过大、部分叶道流量过小的偏流现象。

　　中心圆盘的实心结构一方面可以阻挡中心区域的高速射流，避免中心流速过高、周边流速过低的不均匀流态，另一方面也为安装定位提供了足够的刚性支撑，不会因为介质的长期冲击出现结构变形。定位孔的位置度公差控制在合理范围内，保证和标准法兰的孔位完全匹配，现场安装时不需要额外扩孔或者调整位置。从结构强度角度看，叶片和基体的连接强度足够承受常规管路工况下的介质冲击，不会出现叶片断裂脱落的问题，压铸成型后的构件整体一致性好，适合批量生产，单件的加工成本比铣削加工的整体式扩散器低很多，同时表面质量能满足流道的光滑度要求，不需要额外做表面抛光处理就能达到较低的表面粗糙度，减少介质流动时的沿程阻力。在流体系统设计中，很多设计人员容易忽略扩散段的整流作用，直接采用渐扩管作为流速扩散的结构，实际上当渐扩管的扩张角超过一定角度后，管壁附近就会出现流动分离，形成大尺度的回流涡，不仅起不到扩压和均流的作用，反而会额外增加流阻，甚至激发管路振动，而这款带导流叶片的流量扩散器，相当于把整个扩张段的流道分割成了多个小的弯曲叶道，每个叶道的扩张角都控制在流动分离的临界角以下，从根本上避免了大尺度回流的产生，在较短的轴向距离内就能完成流速均匀化和压力恢复的双重目标，对于空间受限的流体设备集成场景尤其适用。
