30吨级风冷式制冷换热冷凝器结构

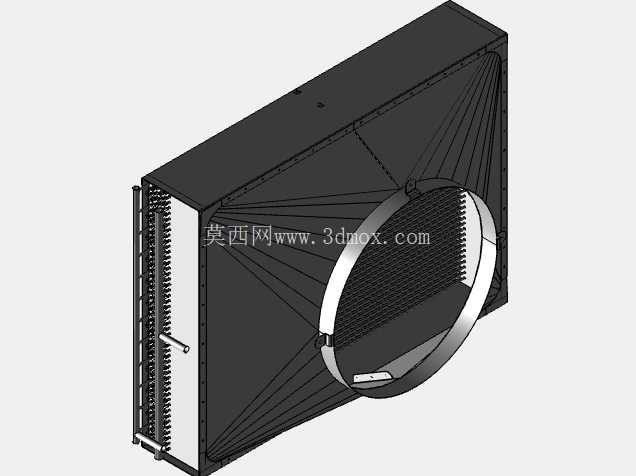

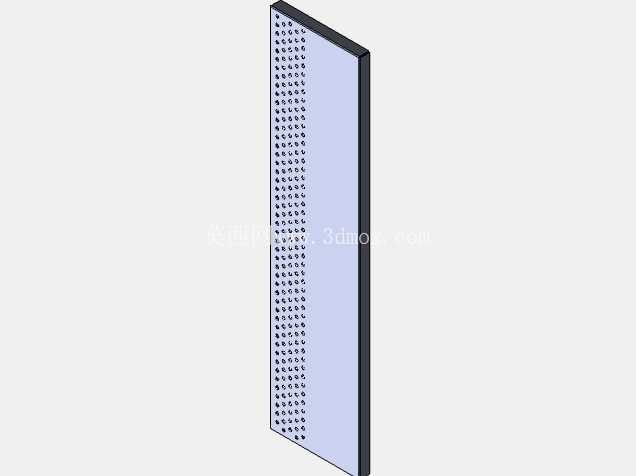

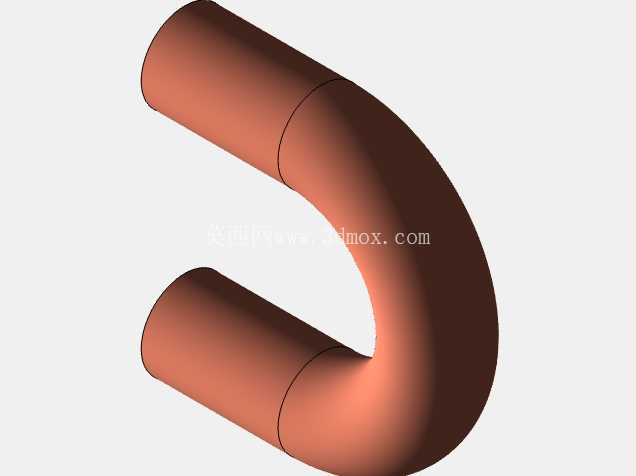

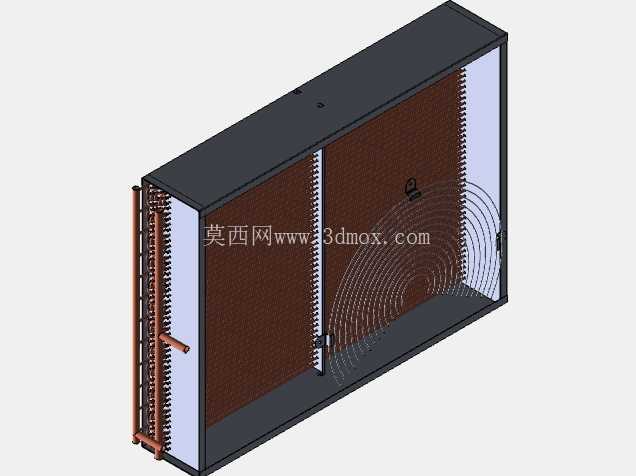

　　这款30吨级风冷冷凝器，主要面向中大型商用制冷、工业冷却场景设计，常见于冷链仓储的制冷机组、工业工艺冷却循环系统、大中型中央空调室外换热单元，承担制冷回路里高温高压气态制冷剂的冷凝放热职责，把压缩机排出的过热制冷剂蒸气，通过翅片管与强制对流的空气完成热交换，让制冷剂冷凝为中温高压的液态，为后续节流降压蒸发环节提供稳定的液路供给。从结构设计逻辑来看，整体采用长方体箱式布局，核心换热区采用铜管套铝翅片的管束结构，铜管走制冷剂回路，铝翅片通过胀管工艺紧密贴合在铜管外壁，最大化拓展空气侧的换热面积，这种结构也是风冷换热设备里经过长期工程验证的成熟方案，能在空气流通的有限空间里尽可能提升热交换效率。

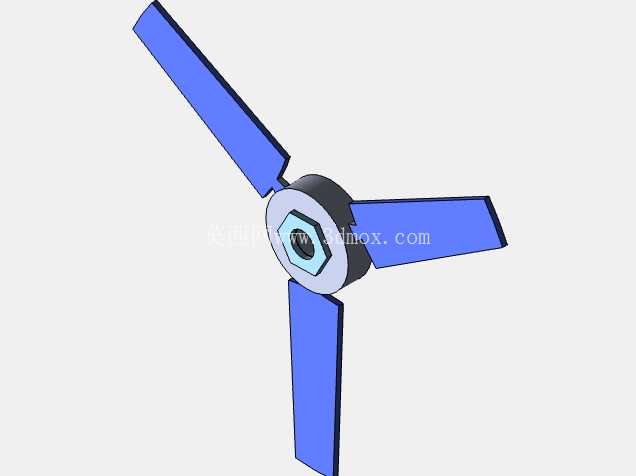

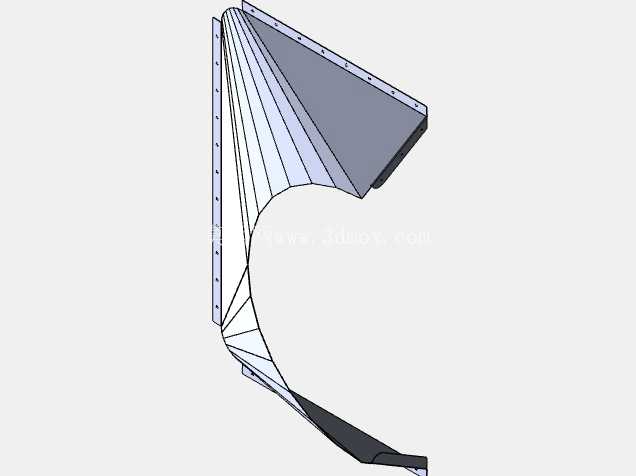

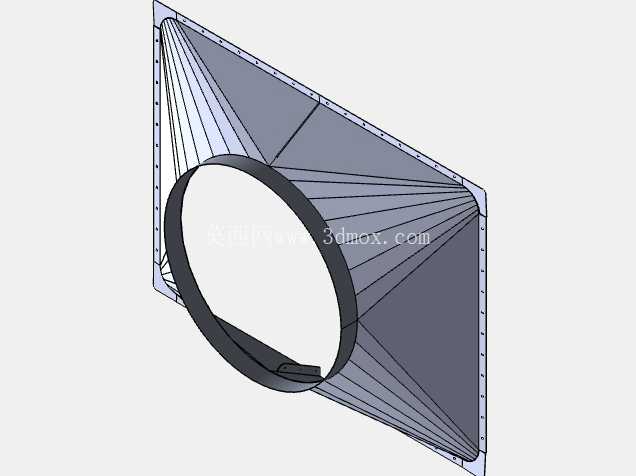

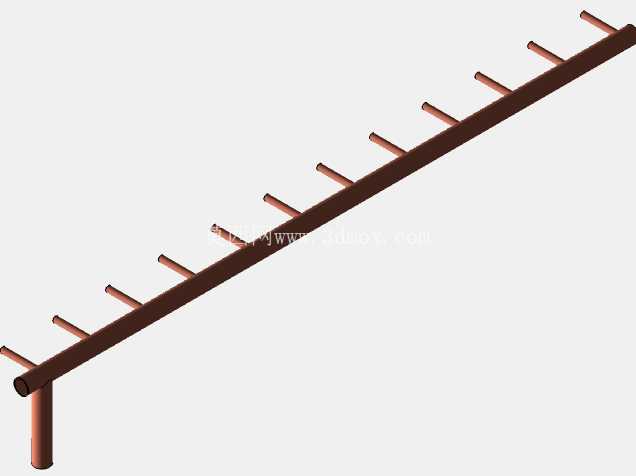

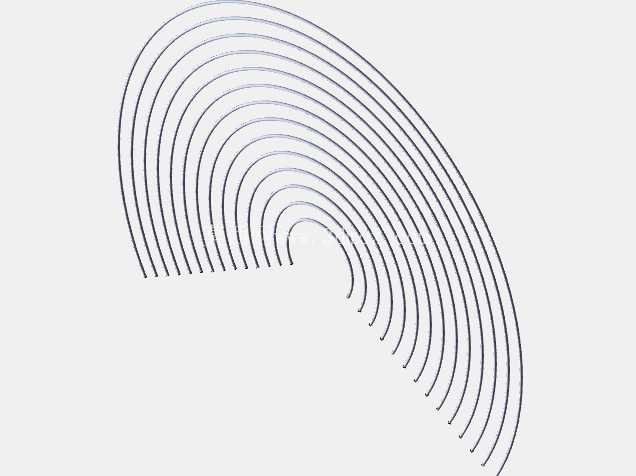

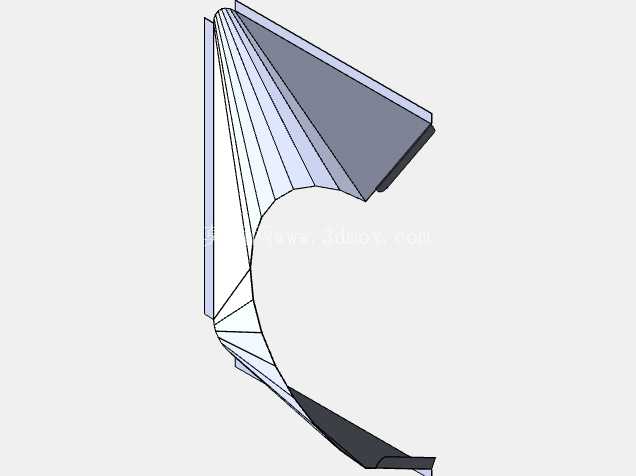

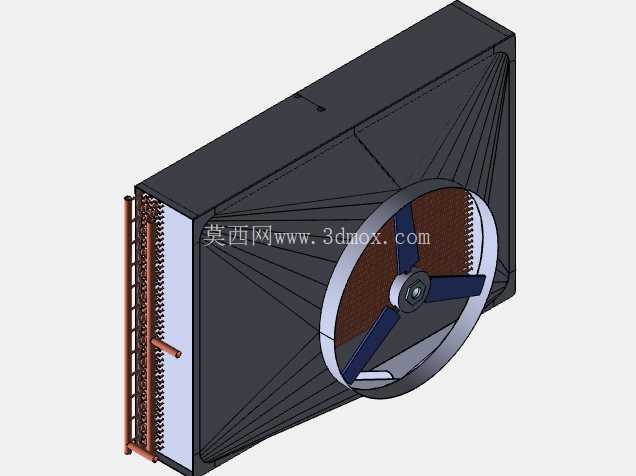

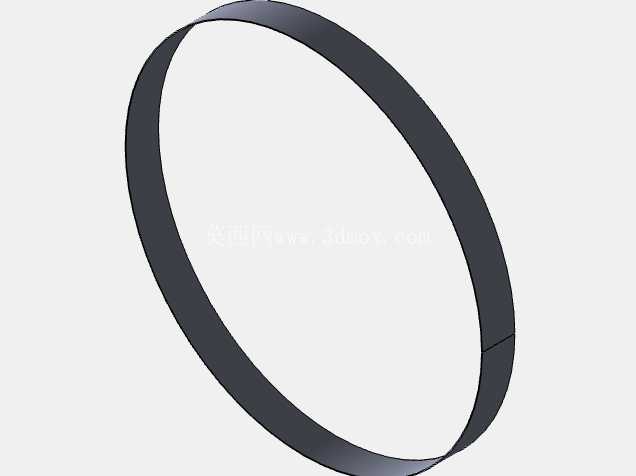

　　设备正面集成大直径轴流风机组件，风机采用三叶片结构搭配金属防护网圈，风机的安装位置正对换热芯体的迎风面，运行时驱动空气横向冲刷翅片管束，把换热过程中带出的热量直接排到周边环境中，这种直吹式的风道设计风阻更低，相同风量下能获得更高的换热效率，同时风机的安装框架与箱体主结构做了一体化连接，减少运行过程中的振动传递，降低设备运行的共振风险。侧边预留的铜质管路接头，是制冷剂的进出接口，设计时考虑了现场安装的操作空间，接头伸出长度足够支撑管路焊接、法兰连接的操作需求，避免安装时因为操作空间不足导致的管路应力集中问题。

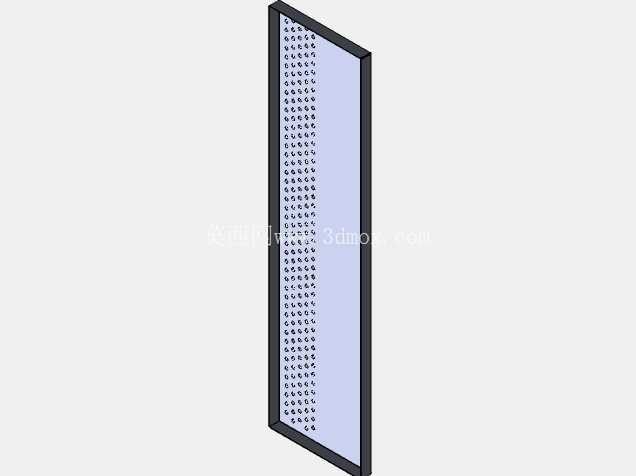

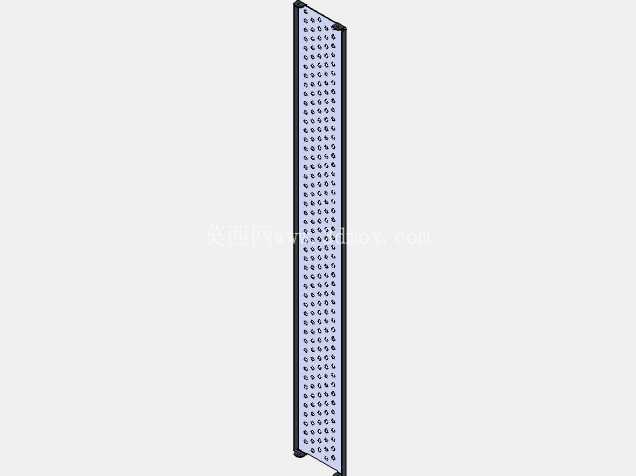

　　从安装边界来看，整体箱体的方正结构适配室外机组的钢架安装需求，背部和侧面预留的安装固定位，能直接匹配常规制冷机组的底座安装孔位，不需要额外做转接支架；设备的进风侧预留了足够的通风间隙要求，设计选型时需要保证设备背部离墙面或者遮挡物有足够的进风距离，避免出现热风回流导致冷凝压力升高、制冷效率下降的问题。在功能特性上，这款冷凝器的换热能力匹配30吨级的制冷量需求，对应的制冷剂充注量、管路通径都经过匹配计算，能适配常用的中温制冷工况，不管是冷库制冷还是工业设备的冷却循环，都能保证在额定工况下把冷凝温度稳定在合理区间，避免因为冷凝换热不足导致的压缩机负载升高、能耗上升的问题。设计过程中也考虑了长期室外运行的可靠性，箱体外壳采用钣金折弯成型，做了对应的防腐喷涂处理，能适应室外的雨淋、粉尘环境，翅片采用防腐亲水铝箔材质，减少长期运行过程中积灰、氧化导致的换热效率衰减，铜管的排布采用错列布局，相比顺排结构能提升空气在管束间的湍流程度，进一步强化换热效果。风机的选型匹配了换热芯体的风阻特性，保证在额定转速下能提供足够的风量穿过翅片间隙，同时风机的功率配置也做了优化，在满足换热需求的前提下降低风机自身的能耗，提升整套制冷系统的能效比。

　　在实际工程选型应用中，这类冷凝器需要和对应的压缩机、节流装置、蒸发器做能力匹配，安装时要注意水平度校准，避免因为设备倾斜导致制冷剂分液不均，影响部分换热管的换热效率；管路连接时要做好应力释放，避免设备运行振动传递到制冷管路上导致焊缝开裂漏氟。日常运维层面，这种结构的冷凝器只需要定期清理翅片表面的积尘、杂物，保证风路通畅，就能长期维持稳定的换热性能，相比水冷式冷凝器不需要配套冷却塔、水循环管路，安装和后期维护的成本更低，非常适合缺水地区或者不方便布置冷却水系统的应用场景。
