自主机器人内置锂聚合物电池安装支架

在小型自主移动机器人的结构设计环节，内部动力与驱动模块的安装固定一直是影响整机可靠性的核心细节，这款支架正是针对该场景开发的专用承载构件，主要用于容纳锂聚合物电池与电机驱动器两类核心部件。从实际应用场景来看，小型巡检机器人、教育类自主移动机器人、桌面级服务机器人的内部空间通常十分紧凑，电池与驱动器如果直接固定在底盘上，不仅会占用过多走线空间，还容易在机器人移动过程中受到振动冲击，出现接线松脱、部件移位的问题，这款支架通过一体化的槽型结构设计，将两类部件整合在同一安装空间内，既能够提升内部空间利用率，也能为核心部件提供稳定的防护与支撑。

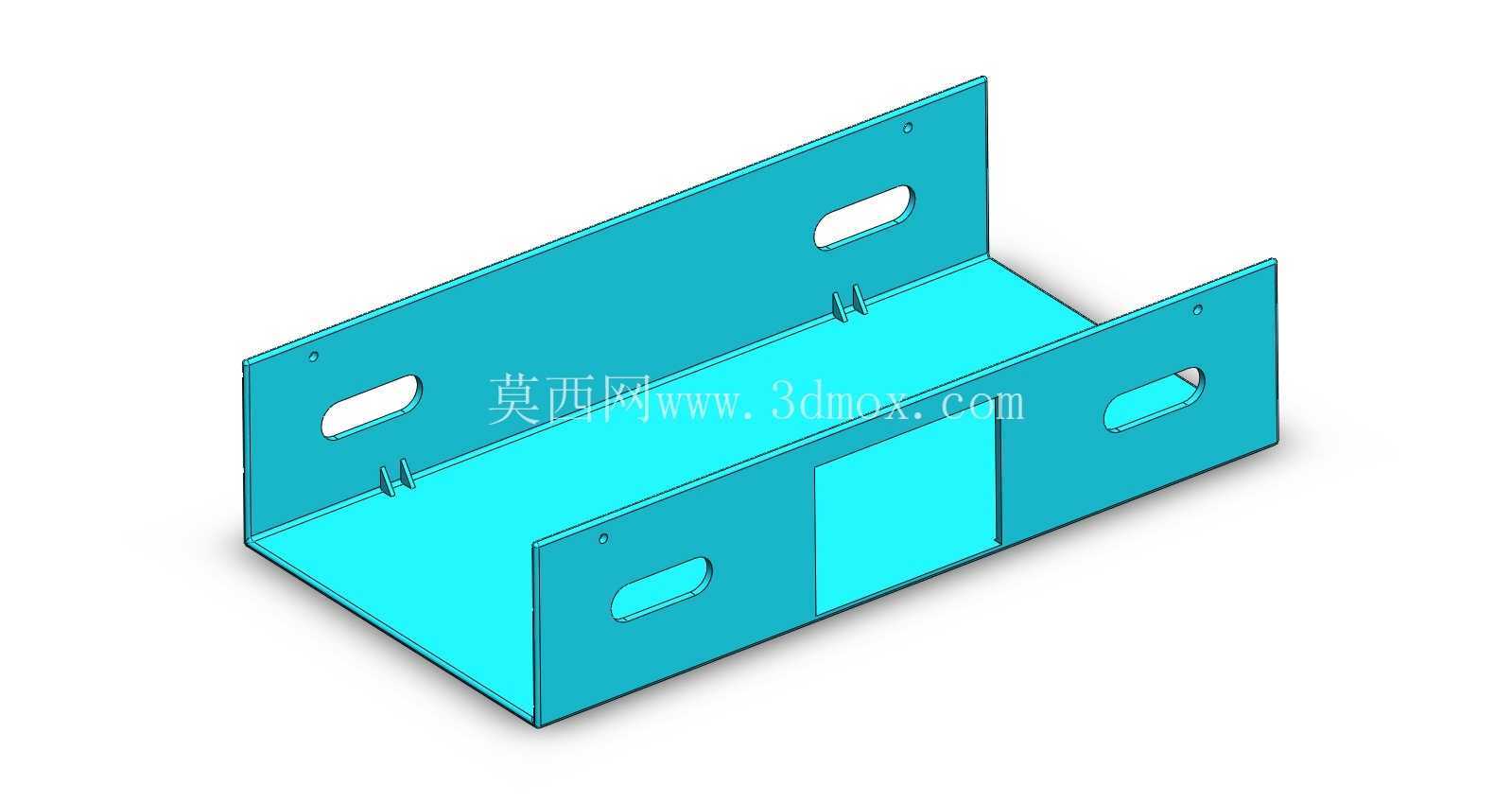

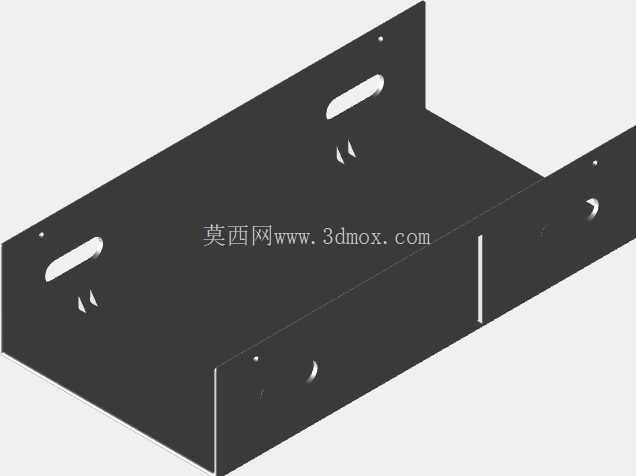

从功能特性上看，这款支架采用三面围合的槽式结构，底部为完整的承载平面，三个侧边设置有带安装孔的折边，既可以通过侧边孔位将支架整体固定在机器人底盘的预设安装位上，也可以通过折边的结构强度提升整体抗扭性能，避免机器人行进过程中因颠簸出现支架变形的问题。支架的三个侧边上均开设了长圆形的过线与减重孔，长圆孔的设计一方面可以适配不同走线方向的线束穿出需求，方便电池与驱动器的接线布局，减少线束弯折带来的损耗，另一方面也能在保证结构强度的前提下降低支架自身重量，减少机器人整机的负载压力。支架内部设置有两个小型的定位卡扣结构，能够在放入锂聚合物电池后对电池侧边进行限位，避免电池在槽内出现窜动，同时预留的驱动器安装区域为平整平面，可根据驱动器的实际尺寸灵活选择固定点位，适配不同规格的直流电机驱动器安装需求。

从设计思路来看，这款支架采用钣金折弯的工艺思路进行结构设计，所有折边均采用直角折弯工艺，没有复杂的曲面造型，加工难度低，适合批量生产，折边处的圆角处理符合钣金加工的工艺要求，避免出现应力集中的问题。设计过程中充分考虑了安装边界的适配性，支架的整体外轮廓尺寸适配小型自主机器人的底盘内部安装空间，不会与机器人的行走轮组、传感器安装位产生干涉，底部承载平面的平面度公差控制在合理范围内，保证电池与驱动器安装后能够与支架平面充分贴合，避免出现局部悬空导致的固定不稳问题。侧边的安装孔位采用对称布局，既可以适配不同孔位的底盘安装需求，也能在安装时灵活调整支架的固定方向，适配不同的内部走线布局。

在实际安装使用过程中，这款支架的安装边界十分清晰，支架底部与底盘之间预留有2mm左右的间隙，可根据需要在间隙处铺设减震泡棉，进一步吸收机器人行进过程中产生的振动，提升电池与驱动器的工作稳定性。支架的槽内深度经过精准计算，既能够完全容纳常规厚度的锂聚合物电池与叠层安装的电机驱动器，也不会因为槽深过大导致支架顶部与机器人上盖产生干涉，侧边的长圆孔位置经过优化，线束穿出后可以直接连接到对应的主控板与电机接口，减少线束的冗余长度，让内部走线更加整洁。同时支架的围合结构能够在一定程度上阻挡外部灰尘、杂物直接接触电池与驱动器的接线部位，降低接线部位短路的风险，提升整机运行的安全性。

对于结构设计从业者来说，这类集成式安装支架的设计核心在于平衡空间利用率、结构强度与安装便利性，这款支架没有多余的装饰性结构，所有结构特征都服务于实际的安装固定需求，折边的高度、孔位的位置、卡扣的尺寸都经过实际装配验证，能够直接应用在同类型的小型自主机器人结构中，也可以根据具体的电池、驱动器尺寸对支架的长宽高参数进行微调，快速适配不同规格的机器人内部安装需求。在三维建模过程中，这类钣金支架的建模需要重点关注折弯系数的设置，保证展开后的板材尺寸与实际加工尺寸一致，同时安装孔位的位置公差需要控制在合理范围内，避免出现安装时孔位错位的问题，长圆孔的长度设计需要预留足够的安装调整量，降低加工误差带来的装配难度。
