自主机器人锂聚电池与驱动器安装支架

在小型自主移动机器人的结构搭建环节，动力单元与驱动控制单元的安装布局一直是结构设计中需要重点考量的部分，锂聚合物电池作为小型机器人常用的动力源，其本身的软包特性需要依托刚性支撑结构完成固定，同时电机驱动器作为动力输出的控制核心，也需要稳定的安装位来规避运行过程中的振动干扰，避免接线松脱、元器件移位等问题，这款支架正是针对这一安装需求设计的集成式承载结构。从实际应用场景来看，这类支架多用于轮式或履带式小型自主机器人的底盘上层布局，通常布置在底盘中部重心位置，平衡电池与驱动器的重量分布，降低机器人行进、转向过程中的重心偏移量，提升整机运行的稳定性。

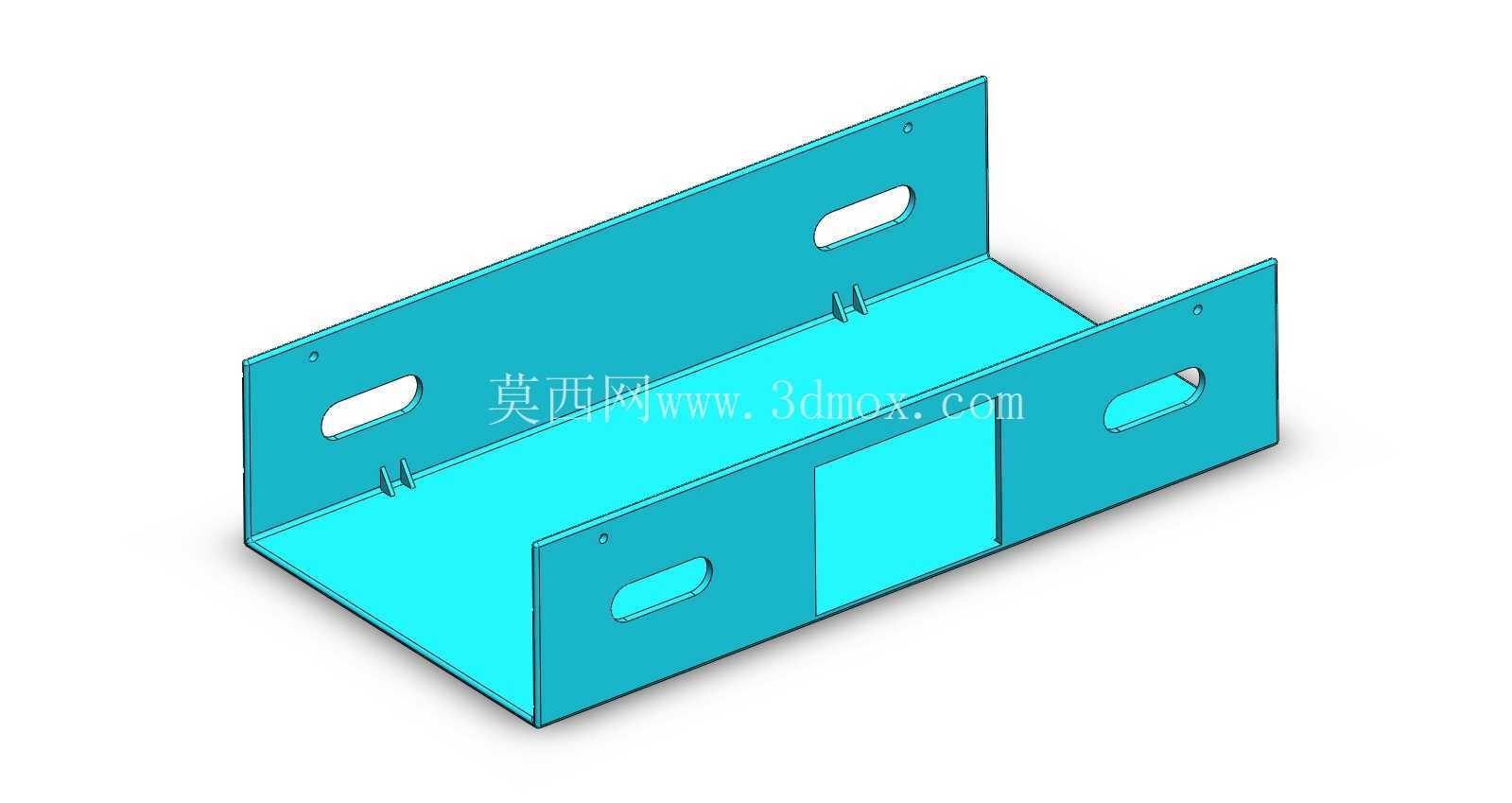

从功能特性上看，该支架采用槽型折弯的一体式结构，两侧立板与底部承托板为整体成型，减少了拼接装配带来的累积误差，同时整体的槽型结构具备更好的抗扭刚性，在机器人遇到路面颠簸、急停急转的工况时，能够避免支架变形挤压内部的电池与驱动器。两侧立板上开设的长圆形安装孔，一方面可以适配不同宽度尺寸的电池包固定，允许在一定范围内调整电池的安装位置，平衡整机前后配重；另一方面长圆孔的设计也能抵消钣金加工、装配过程中带来的孔位误差，降低装配难度。立板与底板上预留的小圆孔为螺丝固定位，可通过螺丝将支架整体锁紧在机器人底盘的安装柱上，也可穿过扎带对内部的电池、驱动器线束进行辅助固定，避免线束在设备运行过程中晃动磨损。底板上预留的方形开口，主要用于驱动器的散热以及接线走线，驱动器工作过程中产生的热量可通过该开口快速散出，避免热量在封闭槽体内积聚影响元器件寿命，同时电池的动力线、驱动器的信号控制线也可通过该开口直接向下连接底盘的电机与主控单元，缩短走线长度，减少线束缠绕的风险。

从设计思路层面，该结构优先考虑了安装兼容性与结构可靠性，没有采用完全封闭的盒体结构，而是通过三面围合的形式，在保证对电池、驱动器侧向防护的同时，尽可能降低结构自重，减少对机器人有效负载的占用。折弯处的小翻边结构提升了板材边缘的结构强度，避免板材边缘锋利处划伤安装人员、破坏线材绝缘层，立板上的小型卡扣位可用于固定电池的缓冲泡棉，在机器人受到冲击时为软包电池提供一定的缓冲余量，避免电池被刚性结构挤压损坏。

关于安装边界与尺寸适配，该支架的内部净宽需要匹配常用的2S-4S锂聚合物电池的宽度尺寸，内部净长可容纳常规尺寸的双路直流电机驱动器与标准厚度的锂聚电池叠放安装，两侧立板的高度不超过电池与驱动器叠放后的总高度，避免占用上层传感器、主控板的安装空间。支架底部的安装孔位间距适配通用小型机器人底盘的标准安装孔距，不需要额外对底盘进行打孔改造即可完成安装，长圆孔的调节范围可覆盖±3mm的孔位偏差，降低了底盘加工的精度要求。在实际装配过程中，可先将驱动器通过螺丝固定在支架底板对应位置，接好动力线与信号线后再将电池放入槽内，通过魔术贴或扎带穿过立板的长圆孔完成电池固定，最后将整体支架锁紧在底盘上即可，整个装配流程不需要复杂的工装，单人即可快速完成，后期维护更换电池或驱动器时，也仅需拆卸对应固定件即可操作，不需要整体拆解机器人底盘结构。

这类集成式支架的设计，替代了以往分别固定电池、驱动器需要的多个独立安装座，减少了底盘上的安装点位占用，让整机内部布局更加规整，同时一体式的结构也减少了装配环节的零件数量，降低了BOM成本与装配工时，在小型教育机器人、竞赛机器人、小型巡检机器人的结构设计中具备很强的实用价值。
