五辐条乘用车铝合金轮毂结构设计

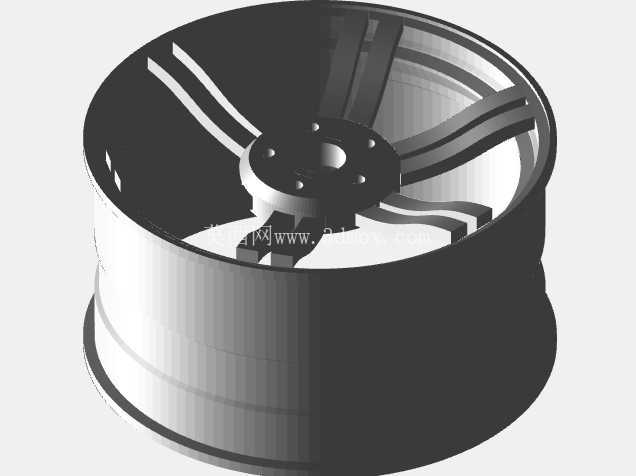

　　这款轮毂的结构设计首先围绕乘用车日常行驶的载荷工况展开，轮辐采用五组双肋式布局，每组轮辐做了等宽渐变的流线型处理，并非单纯追求外观效果，而是在转向侧向力、垂直冲击载荷的传递路径上做了应力分散设计，每组轮辐从轮心安装盘位置向外延伸至轮辋结合处，截面厚度从靠近安装盘的18mm逐步过渡到轮辋边缘的8mm，既保证了轮心位置的安装刚度，也避免了轮辋边缘应力集中导致的开裂问题。轮心安装面设置了5个螺栓孔，孔位分布圆直径适配常规紧凑型乘用车的100mm节圆标准，中心定位孔直径为54.1mm，匹配多数家用车型的轴头定位尺寸，安装面做了0.5mm的沉台处理，确保轮毂安装时与刹车盘端面完全贴合，不会出现安装面虚接导致的高速抖动问题。

　　轮辋部分采用常规17英寸规格的深槽结构，槽底深度为32mm，方便轮胎拆装作业，轮辋两侧的胎圈座直径公差控制在±0.1mm范围内，保证轮胎充气后胎圈与轮辋的密封性能，避免慢漏气问题，轮辋边缘的凸缘高度符合乘用车轮辋的安全标准，能够在轮胎亏气时提供一定的胎圈支撑，降低轮胎脱圈的风险。从实际应用场景来看，这款轮毂适配城市家用紧凑型乘用车，日常行驶中需要承受铺装路面的颠簸冲击、高速过弯时的侧向载荷以及制动时的扭矩传递，因此在设计时特意在轮辐与轮辋的连接位置做了R5的圆角过渡，避免直角结构带来的应力集中，经过载荷校核，该结构能够满足单轮650kg的额定载荷要求，对应整车整备质量不超过1.8吨的使用场景。

　　设计过程中还考虑了轮毂的动平衡特性，五组轮辐采用完全对称的布局，每组轮辐的重量差控制在5g以内，减少后期动平衡时需要添加的平衡块重量，同时轮辐背面做了均匀的减重槽设计，在不降低结构强度的前提下将单轮重量控制在8.2kg，相比同尺寸铸铁轮毂减重超过30%，能够有效降低簧下质量，提升车辆的悬挂响应速度与操控性能。安装边界方面，轮毂的偏距设置为40mm，安装后轮距相比原厂轮毂不会出现过大变化，避免轮胎蹭到翼子板内衬的问题，轮心背面的刹车避让腔深度为25mm，能够适配直径不超过300mm的通风刹车盘以及常规浮动式刹车卡钳，不需要额外加装法兰盘或者改装刹车部件就可以直接安装使用。

　　轮辐表面的造型做了内凹式处理，一方面可以在车辆行驶时引导气流流过刹车盘表面，带走刹车过程中产生的热量，提升制动系统的热稳定性，另一方面内凹的结构也能在一定程度上减少路边停车时轮辐被路肩刮擦的概率，降低日常使用中的外观损伤风险。轮辋的气门嘴孔设置在两组轮辐之间的位置，孔径为8.3mm，适配常规的橡胶气门嘴或者金属气门嘴，孔位边缘做了倒角处理，避免安装气门嘴时割破橡胶密封圈导致漏气。从结构强度的细节设计来看，螺栓孔周围做了2mm厚的加强凸台，分散螺栓紧固时的压应力，避免长期使用后螺栓孔出现压溃变形，轮心安装面的平面度公差控制在0.05mm以内，保证轮毂安装后端面跳动量符合高速行驶的要求，减少高速方向盘抖动的概率。
