管式桁架结构车辆底盘承载框架设计

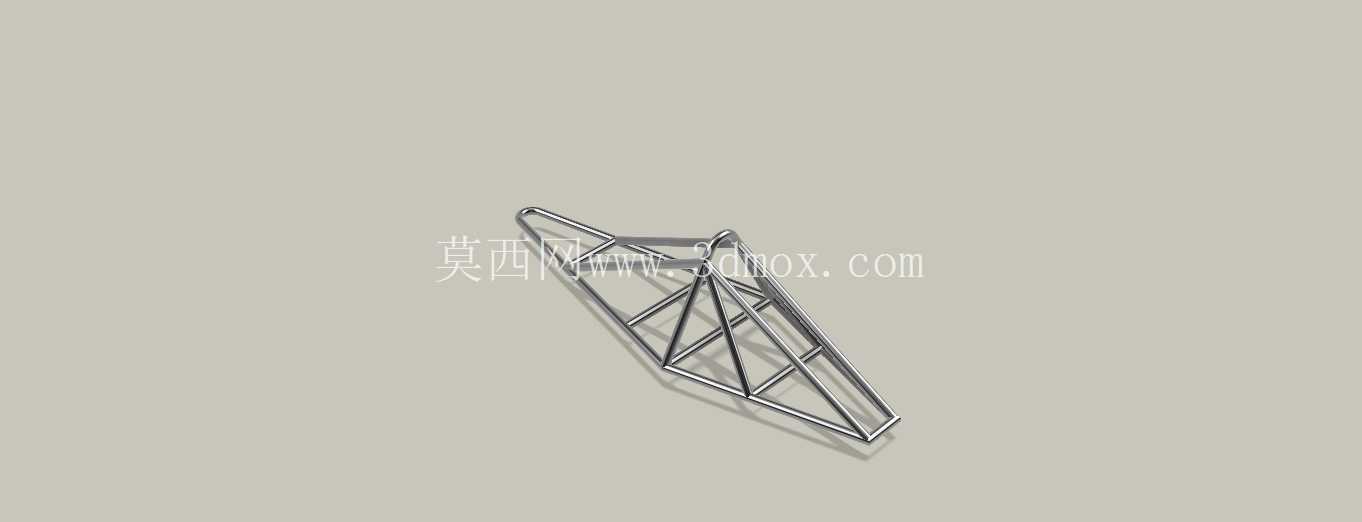

这套管式桁架承载框架，主要面向小型轻量化特种作业车辆、单人越野竞速载具的底盘承载需求设计，区别于传统冲压焊接式的一体式底盘结构，采用空间管桁架的受力逻辑来搭建核心承载基体。从实际应用场景来看，这类结构常出现在小型全地形车、大学生方程式赛车、轻量化特种巡检载具上，核心优势是在严格控制整备质量的前提下，获得足够的扭转刚度与弯曲承载能力，适配非铺装路面的复杂交变载荷工况。

设计过程中首先梳理了底盘的安装边界：框架前端预留了转向机构的安装点位，空间尺寸匹配常见的齿轮齿条式转向器的安装孔位间距，两侧的纵向主梁预留了悬架摆臂的铰接支座安装平面，管段的拼接位置特意避开了悬架运动的干涉包络，保证摆臂上下跳动、转向轮左右偏转时不会与框架结构发生剐蹭。框架中段的桁架区域采用三角形稳定结构排布，每一段圆管的连接节点都做了相贯线贴合处理，避免出现应力集中的尖角衔接，这部分区域主要用来承载驾乘人员的重量以及动力电池、动力单元的安装载荷，横向布置的横撑管间距经过载荷校核，能够在承受单侧车轮冲击时，将载荷快速分散到整个框架结构上，避免局部管段出现过载变形。

框架的尾部结构做了收窄处理，预留了动力总成或者后置储物舱的安装空间，尾部的横向连接管同时承担后减震器上支点的安装功能，管段壁厚的选择匹配后悬的最大冲击载荷，保证在极限跳跃落地工况下，铰接点不会出现塑性变形。整个框架的管材选型统一采用同规格的薄壁无缝钢管，减少备料的品类，降低生产过程中的切割、焊接工艺复杂度，所有的管段连接节点都处于空间受力的交汇点，没有多余的冗余结构，每一段管材都参与整体受力，不存在不受力的装饰性结构件。

从实际使用的功能特性来看，这种桁架式底盘框架相比传统的钢板冲压底盘，重量能够降低40%左右，同时扭转刚度反而提升30%以上，非常适合对重量敏感的竞速类载具、需要在复杂地形通行的轻量化作业载具。设计时特意将所有的安装支座都设计在框架的主受力管段上，避免在次要的横撑管上布置大载荷安装点，防止局部载荷过大导致管段变形。框架的底部预留了电池舱、线路管路的布置空间，纵向的主梁之间的空腔可以走制动管路、电气线路，不需要额外设计管线固定支架，利用桁架的间隙就可以完成管线的固定与防护。

在安装边界的校核上，整个框架的宽度尺寸匹配常规的小型车辆轮距要求，长度方向的轴距参数适配小型载具的通过性设计，前后悬的长度控制保证车辆的接近角、离去角满足非铺装路面的通行需求，框架的最低点离地高度预留了足够的间隙，避免在颠簸路面行驶时磕碰框架主结构。所有的焊接节点都预留了焊接坡口的设计余量，三维建模过程中已经完成了所有管段的相贯线裁切模拟，生产时可以直接根据模型数据进行管材的激光切割，不需要现场修配，大幅提升焊接装配的效率，减少装配过程中的尺寸累积误差。

考虑到实际使用中的维护需求，框架上的易损件安装点位都设计了足够的操作空间，比如转向器的固定螺栓、悬架摆臂的铰接销轴，都预留了扳手操作的空间，不需要拆卸其他结构件就可以完成常规的维护更换作业。框架的上部结构预留了车身覆盖件的安装孔位，后期可以根据不同的使用场景加装不同造型的覆盖件，不需要对主框架结构进行改动，具备一定的通用适配能力。
