摩托车离合器液压油储液罐结构设计

这款离合器液压油储液罐主要配套跨骑式摩托车的液压操纵离合器系统，安装在车把靠近离合手柄的位置，作为液压回路的储油与补液单元，承担着储存液压传动介质、补偿回路因密封件磨损、温度变化产生的容积波动、隔绝外界杂质进入液压回路的核心作用。日常骑行过程中，骑手捏动离合手柄推动上泵活塞建立液压，管路内的油液向离合下泵输送推动分离轴承动作，松开手柄时活塞回位，多余的油液会回流到储液罐内；当离合器片磨损变薄、分离行程变化，或是环境温度升高导致油液膨胀、低温下油液收缩时，储液罐内的预留腔室可以自动平衡回路内的油量与压力，避免出现离合分离不彻底、结合打滑或是气阻导致的操纵失效问题。

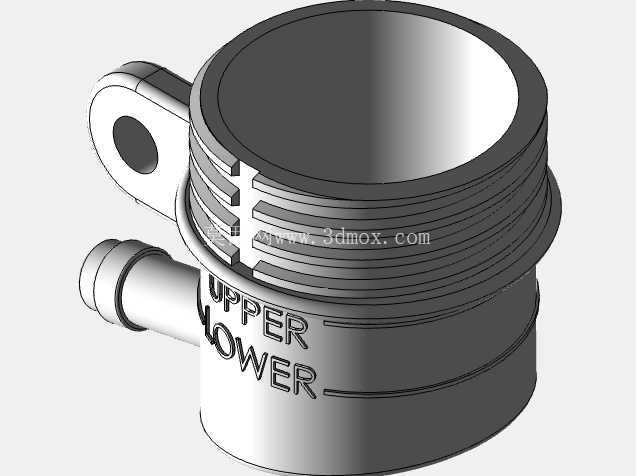

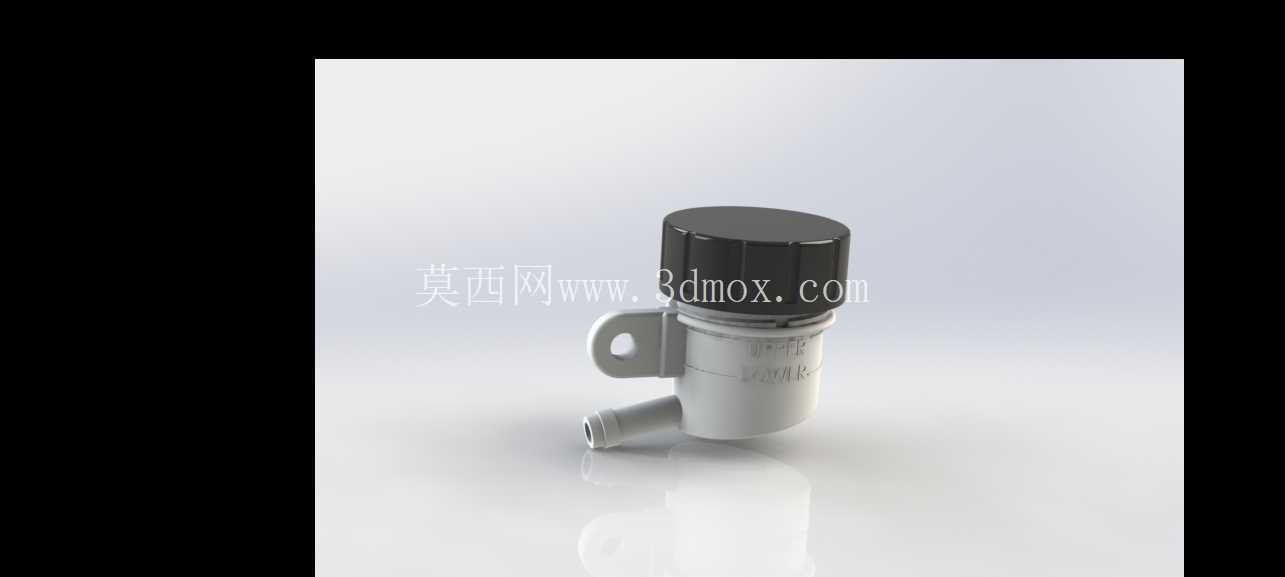

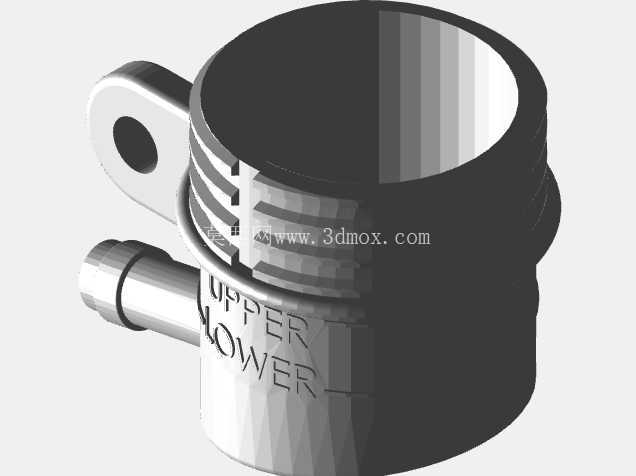

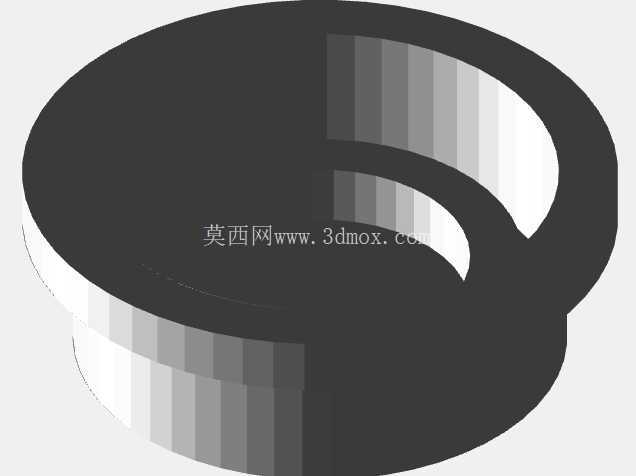

从结构设计来看，整体采用分体式压铸铝合金壳体搭配密封端盖的方案，主体腔体为等径直筒结构，最大化利用车把周边的狭窄安装空间，腔体壁厚控制在2.5mm，既满足压铸工艺的成型要求，也能承受液压回路内的常规工作压力，同时控制零件自身重量，避免给车把增加过多额外负载。顶部的黑色端盖采用带防滑竖纹的旋拧结构，端盖与腔体之间设置耐油橡胶密封垫，拧紧后可以完全隔绝外界的雨水、灰尘进入罐内，同时防止车辆倾斜、颠簸时油液溢出；端盖顶部预留的微小通气孔可以平衡罐内与外界的气压差，避免油液消耗后罐内形成负压导致补液不畅。侧面伸出的两个接口功能明确，带安装固定耳的接口为出油口，直接对接离合器上泵的进油通道，固定耳上的通孔可以通过螺栓将储液罐直接固定在车把的安装支架上，安装时不需要额外设计复杂的固定结构，装配效率更高；下方斜向伸出的细管接口为液位补偿通道，对接上泵的低位油腔，保证车辆在不同倾斜角度下，只要罐内油液高于最低液位线，就能持续向泵体供油，不会出现断油进气的问题。

设计过程中需要重点考虑几个边界条件：首先是安装位置的空间限制，车把周边需要布置刹车泵、控制开关、线束等多个部件，因此储液罐的整体外径控制在32mm以内，总高度不含接口为48mm，安装耳的中心距设置为20mm，适配市面上多数通用型摩托车车把的安装孔位，不需要对原车支架做额外修改就能直接替换安装。其次是油液兼容性，腔体内部的压铸表面做了钝化处理，不会与摩托车常用的DOT3、DOT4制动液发生化学反应，避免长期使用后出现腐蚀、杂质脱落堵塞液压管路的问题。再者是液位可视性，虽然这款模型的壳体为金属材质，但实际量产版本会在腔体侧面预留透明观察窗，或是在壳体上冲压出最高、最低液位的标识线，方便日常维护时快速检查油液存量，不需要拧开端盖就能判断是否需要补加液压油。

从压铸工艺的角度来看，整个壳体的拔模斜度设置为1.5°，所有转角位置都做了R1-R2的圆角过渡，避免压铸成型时出现应力集中、填充不满的问题，也能减少后续机加工的工序量；两个接口的位置都设置了加强筋，连接位置的壁厚做了局部加厚，避免安装管路时受力过大导致接口断裂。实际装车测试时，需要验证车辆在左右倾斜45°、持续颠簸振动的工况下，储液罐不会出现渗油、漏气的问题，同时在-30℃到80℃的环境温度范围内，密封件不会出现硬化失效、腔体不会因为油液膨胀出现变形开裂的情况。对于三维建模从业者来说，这类零件的建模重点在于准确还原安装接口的尺寸公差、密封槽的位置与深度，同时要考虑压铸工艺的成型约束，避免设计出无法量产的结构；对于整车厂的选型人员来说，这类储液罐的核心选型参数是安装尺寸、接口规格、储液容积，只要这几个参数匹配，就可以快速适配不同排量的摩托车离合器液压系统，缩短整车的开发周期。
