汽车发动机四缸进气歧管结构设计

进气歧管作为内燃机进气系统的核心导流构件，直接决定各气缸进气充量的均匀性，对发动机动力输出稳定性、空燃比控制精度、燃烧效率表现都有直接影响，这款四缸机型配套的进气歧管，采用铝合金压铸工艺成型的设计方案，适配小排量自然吸气乘用车动力单元的装配需求。从实际装车场景来看，该部件安装在气缸盖进气侧端面，上游对接节气门体与进气谐振腔，下游四个独立气道分别对应一至四缸的进气道入口，负责将稳压后的新鲜空气按点火顺序精准分配到各个气缸，同时要承接曲轴箱通风管路、碳罐脱附管路的接口安装，部分工况下还要兼顾进气温度、压力传感器的安装定位，是进气系统中衔接气源与气缸的关键结构件。

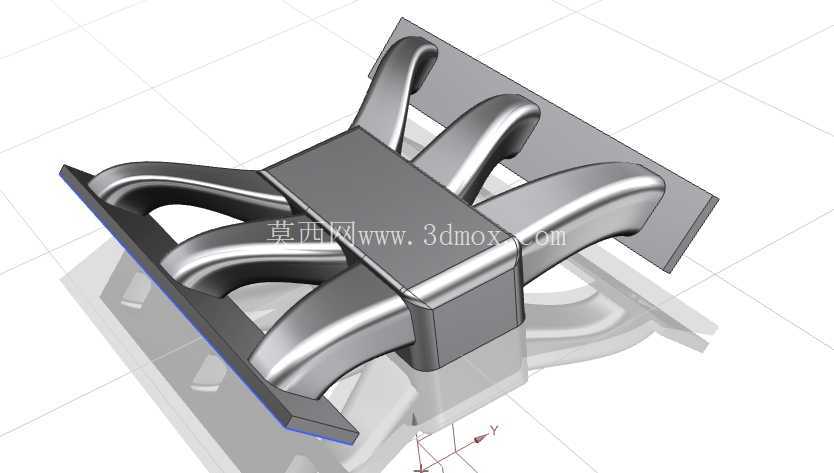

设计过程中首先要平衡的是气道流阻与各缸进气均匀性的矛盾，四个弯曲气道沿着引导曲线做扫掠成型，每个气道的弯曲曲率、截面渐变率都经过反复调整，避免气道内壁出现急弯、截面突变导致的流阻陡增，同时保证四个气道在常用转速区间的进气量偏差控制在工程允许范围内，防止出现各缸动力输出不均、怠速抖动的问题。气道之间的连接区域采用布尔融合的处理方式，将多个独立的气道实体与外部壳体整合为单一整体，内腔做减薄处理控制整体重量，外壳的功能边缘做平滑过渡，避免压铸过程中出现应力集中、填充不满的缺陷。

气道与安装法兰的衔接位置做了圆角过渡处理，一方面降低气流在拐角处的涡流损失，另一方面避免压铸成型时出现尖角缩松的工艺缺陷，提升构件的结构强度。安装侧的基体法兰采用平面挤出成型，法兰面的平面度、螺栓孔的位置度都严格按照气缸盖的安装边界做公差匹配，保证装配后的密封性能，防止出现进气漏气导致的空燃比失准问题。考虑到压铸模具的成型便利性，法兰与气道的对称结构采用镜像建模方式完成，保证对称位置的尺寸一致性，降低模具加工的复杂度。气道交叉的位置通过曲面修剪、缝合操作做平滑处理，消除交叉位置的尖锐棱边与碎面，既保证内腔气流的顺畅通过，也避免压铸时出现模具尖角磨损、铸件粘模的问题。

从安装边界来看，法兰端的螺栓孔位置完全匹配对应机型气缸盖的进气侧安装孔位，密封面的宽度满足密封垫片的压合要求，气道入口的对接尺寸与上游进气谐振腔的出口尺寸匹配，不需要额外做转接适配。整体外形的轮廓尺寸充分考虑了发动机舱的布置空间，避开了周边的水管、线束、发动机悬置等构件的安装空间，不会出现装车干涉的问题。构件的壁厚设计兼顾了压铸工艺的成型要求与轻量化需求，主体壁厚保持均匀，局部连接位置做加厚处理保证结构强度，避免发动机运行过程中出现振动开裂的问题。

建模过程中对气道内壁的曲面质量做了重点管控，所有曲面都做了连续性检查，避免出现曲面褶皱、断点导致的流体仿真偏差，也为后续的模具分型、数控加工提供可靠的曲面基础。外部壳体的加强筋布置沿着气道的走向设置，既提升整体结构刚度，抑制进气过程中的薄壁振动噪声，也不会额外增加过多的重量。各个外接管路的安装凸台位置都根据周边管路的走向做了角度调整，保证后续管路装配的操作空间，避免出现管路弯折、装配应力过大的问题。
