定制摩托车仪表板壳体结构设计方案

　　日常两轮摩托车的骑行操控过程中，仪表区域是骑手获取车辆实时状态的核心交互界面，这套定制化的仪表板壳体结构，针对特定车型的改装与功能升级需求设计，适配小排量定制车型的车头布局空间。从结构布局来看，壳体预留了多组发光二极管指示端口，分别对应头灯启闭状态、远光灯激活提示、转向灯工作反馈等常用行车信号的安装位，每个端口的开孔尺寸与定位凸台都匹配常规直插式LED灯珠的安装公差，不需要额外做结构修改就能完成灯组的装配固定，灯位的排布角度经过反复调整，确保骑手在正常骑行坐姿下，视线不用大幅偏移就能清晰捕捉到各个指示灯的亮灭状态，避免骑行过程中因为查看仪表分散注意力。

　　除了指示灯安装位，壳体内部还预留了两个独立的测量仪器安装舱位，适配尺寸为45x27x20的嵌入式测量模块，这类模块通常用来显示车速、发动机转速、剩余油量或者水温等核心行车参数，舱位周边设计了一圈限位筋条，装配时模块可以直接卡入筋条围成的安装空间，配合少量的密封胶就能实现稳固固定，同时能阻挡骑行过程中溅起的泥水、灰尘进入仪表内部，避免电路部分出现短路故障。壳体的顶部曲面完全贴合定制摩托车的车头外观造型，和车头导流罩的弧度自然衔接，不会出现突兀的凸起或者缝隙，既能够降低高速骑行时的风阻，也能让整车的改装风格保持统一协调。

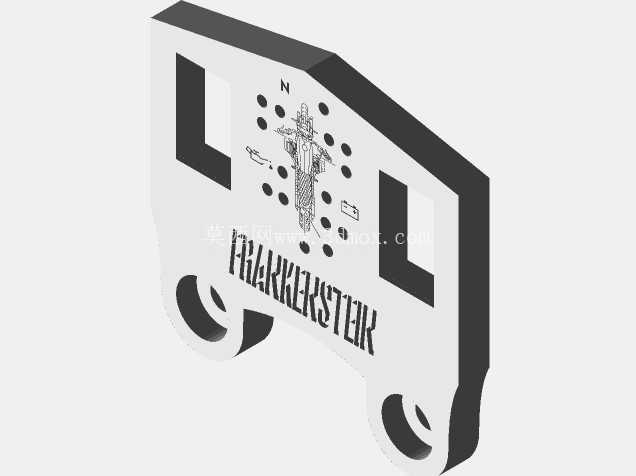

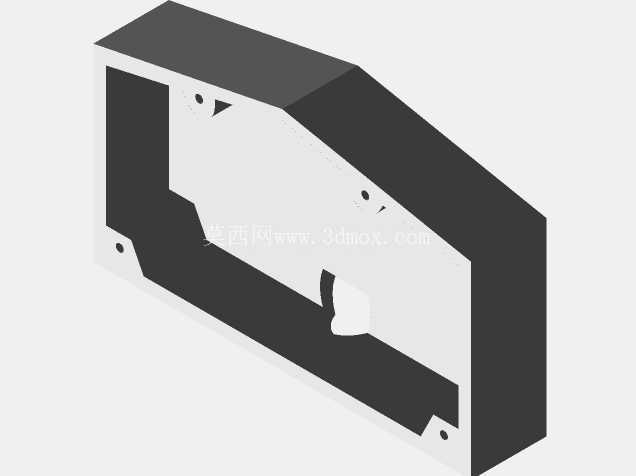

　　整套壳体分为两个独立的STL结构件，其中顶盖部分专门用来承载发光二极管与测量显示模块，内侧面设计了对应的走线槽与卡扣结构，所有连接导线都可以顺着走线槽排布，不会被壳体合模时挤压破损，卡扣的扣合量经过反复验证，日常骑行的震动不会导致卡扣松脱，需要检修内部元件时也可以徒手拆开，不需要借助专用工具。另一部分结构为线缆外壳，主要用来包裹仪表引出的整车连接线束，外壳的出线口位置做了圆角过渡处理，避免车辆行驶过程中反复震动导致线束绝缘层被锐边割破，同时线缆外壳和顶盖的对接位置设计了止口结构，装配后两个部件的接缝处不会出现错位，能够提升整体的密封性能。

　　在安装边界的设计上，壳体的四个边角位置都预留了沉头安装孔，孔位的间距匹配常规摩托车车头仪表支架的安装尺寸，可以直接固定在原有支架上，不需要对车头支架做额外的打孔或者焊接修改，降低改装的施工难度。壳体的整体壁厚保持均匀，过渡位置都做了圆角处理，既适合压铸工艺的生产成型，减少生产过程中的缩孔、变形等缺陷，也能在控制整体重量的前提下保证足够的结构强度，应对日常骑行过程中的颠簸震动、轻微磕碰都不会出现开裂损坏。考虑到户外使用的场景，壳体的外表面没有设计多余的凹槽结构，不容易积存雨水和灰尘，日常清洁只需要直接擦拭即可，同时结构上预留了透明面罩的安装位，后期可以搭配对应尺寸的透明防护面罩，避免行驶中飞起的碎石打坏内部的显示元件与指示灯。
