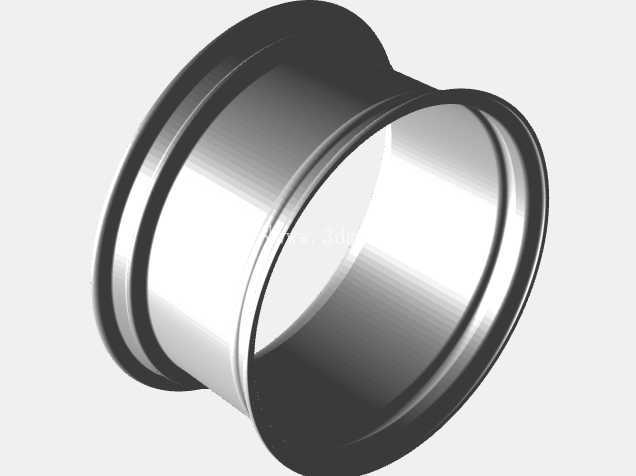

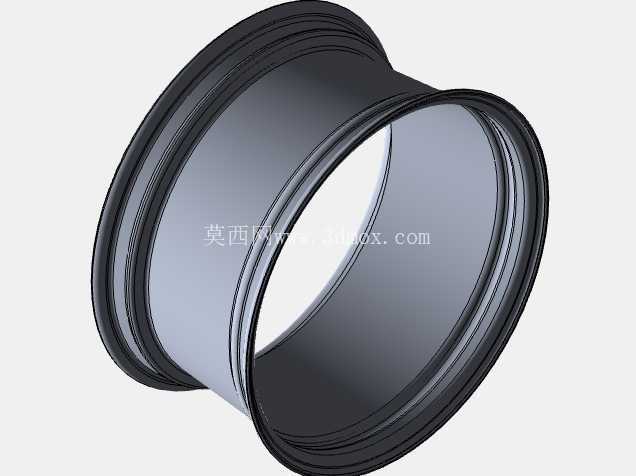

17x8.5J规格兼容款汽车轮圈轮廓结构

　　在汽车底盘行走系统的零部件设计中，轮圈作为连接轮胎与车轴的核心承载部件，其轮廓精度直接决定了轮胎装配密封性、整车行驶动平衡表现以及复杂路况下的承载可靠性，这款17x8.5J规格的兼容轮圈轮廓结构，正是面向民用改装车、量产乘用车配套场景开发的基准参考结构。日常整车开发环节里，轮圈的轮廓设计不能只关注外观造型，首先要匹配对应规格轮胎的胎圈座尺寸，J型轮缘的结构是乘用车钢制、铝合金轮圈的通用标准结构，8.5英寸的轮辋宽度对应适配胎宽235-255mm区间的民用子午线轮胎，17英寸的名义直径则对应R17规格的轮胎装配需求，在设计初期就要把轮胎安装的边界尺寸卡准，避免出现胎圈卡合不到位导致的慢漏气、高速行驶轮胎脱圈的风险。从实际使用场景来看，这类轮圈轮廓既要满足城市铺装路面的高速行驶稳定性，也要兼顾非铺装路面轻度越野场景下的抗冲击能力，所以轮廓的过渡圆角设计、轮缘的加厚区域都做了针对性的结构优化：轮辋筒体的壁厚分布不是等厚设计，靠近胎圈座的位置因为要承受轮胎充气后的张力以及行驶过程中侧向力的冲击，壁厚会比筒体中段厚1.2-1.5mm，轮缘位置的圆弧过渡完全匹配轮胎胎圈的弧度，在轮胎充气后能形成均匀的面接触压力，不会出现应力集中导致的轮圈变形或者轮胎磨损异常。

　　设计过程中，轮圈的安装边界是必须优先确认的参数，中心孔的定位直径、螺栓孔的分布圆直径、偏距的预留空间都要和对应车型的转向节、轮毂轴承的安装位匹配，这款轮廓结构预留了常规乘用车5孔螺栓安装的空间基准，中心孔的定位台阶做了导向倒角，方便装配的时候快速对位，同时轮辋内部的空间要能容纳刹车卡钳的运动边界，避免大尺寸刹车套件安装后出现转向蹭轮圈的问题。很多初级建模人员在做轮圈设计的时候，容易只关注外观曲面的流畅度，忽略了轮辋内部的气门嘴安装位、平衡块粘贴区域的结构预留，这款轮廓结构在轮辋筒体的对应位置预留了标准气门嘴的安装凸台，凸台的平面度公差控制在0.1mm以内，保证气门嘴安装后的密封性，同时轮缘内侧预留了粘贴式平衡块的安装平面，不会因为曲面弧度导致平衡块粘贴不牢，在高速旋转的时候脱落。

　　从制造工艺的角度来看，这个轮廓结构既适配低压铸造的铝合金轮圈生产工艺，也适配钢制轮圈的滚压成型工艺，轮廓的拔模角度、圆角半径都符合量产制造的工艺要求，没有出现倒扣或者壁厚突变的结构，能有效降低生产过程中的废品率，在做强度仿真的时候，这个轮廓结构在承受1.5倍额定载荷的径向冲击、30度侧向冲击的工况下，应力分布都集中在材料的屈服强度范围内，不会出现结构性的开裂。另外在轮圈和轮胎的装配环节，这个轮廓的胎圈座位置做了轻微的锥度设计，在轮胎充气的时候，胎圈能顺着锥度顺利滑入锁止位置，不需要额外的工具强行撬压，能提升售后维修环节的装配效率，同时减少装配过程中对胎圈的损伤。

　　对于整车匹配来说，轮圈的轮廓精度还会影响到整车的轮距参数、转向角度的边界，8.5J的宽度搭配合适的偏距，能让轮胎的接地面完全和路面贴合，避免出现轮胎偏磨的问题，同时在转向打满的时候，轮圈和翼子板内衬、悬架摆臂之间预留足够的安全间隙，不会出现运动干涉。很多改装场景下，用户会选择更宽的轮胎来提升抓地力，这个兼容轮廓的设计预留了±0.5英寸的胎宽适配余量，在装配265mm宽度的轮胎时，胎圈依然能可靠卡合在轮缘位置，不会因为轮胎宽度超出标称值就出现脱圈的风险，同时轮辋的通风间隙预留也能满足刹车系统的散热需求，在连续制动的工况下，轮圈内部的空气流动能带走刹车卡钳和刹车盘产生的热量，避免制动热衰减。
