沃尔沃M系列变速箱换挡器衬套结构

在商用车手动变速箱的换挡操纵机构中，衬套作为连接换挡拨叉与换挡轴的关键衔接零件，直接决定了换挡操作的顺滑度与机构的使用寿命，沃尔沃M45、M46、M47系列变速箱广泛搭载于多款中型商用车与越野车型上，其换挡器衬套长期承受换挡过程中的径向载荷与往复摩擦，原厂衬套在长期高负荷使用后易出现磨损松旷，进而引发换挡卡滞、挡位虚位甚至脱挡等故障，因此替换用衬套的结构设计与材料选型需要完全匹配原安装位的边界条件，同时兼顾耐磨性能与装配便利性。

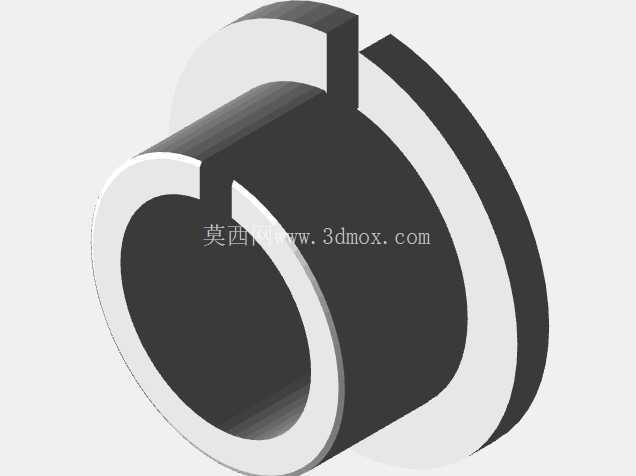

从结构设计来看，该衬套采用开口式C型环结构，并非全闭合的套筒形态，这种设计首先是为了适配换挡轴的快速装配需求，无需将整根换挡轴完全抽出即可完成衬套的更换，大幅降低售后维修的拆装工作量；开口处的定位凸台结构，能够在衬套压入换挡拨叉的安装孔后，卡入拨叉上预设的定位槽内，避免衬套在换挡往复运动过程中出现跟转或轴向窜动，保证衬套与安装孔的相对位置固定，让摩擦面始终集中在衬套内壁与换挡轴的接触区域，减少非预期的异常磨损。衬套的壁厚经过反复校核，在保证足够结构强度的前提下，尽可能控制径向尺寸，避免衬套压入后与周边的换挡连杆、壳体加强筋产生运动干涉，其外壁与拨叉安装孔采用过盈配合设计，过盈量控制在合理区间，既保证压装后衬套不会松脱，又不会因为过盈量过大导致衬套内壁收缩变形，影响与换挡轴的配合间隙。

材料选型方面，该衬套可采用ABS、ASA或者尼龙材质加工，不同材料对应不同的使用场景：ABS材质成本适中，具备较好的刚性与抗冲击性能，适用于日常公路行驶的常规载荷场景；ASA材质的耐候性与抗老化性能更优，能够在高低温交变、潮湿多尘的复杂工况下保持尺寸稳定性，适合工程作业类车辆的使用需求；尼龙材质尤其是添加了耐磨改性剂的尼龙牌号，自润滑性能优异，摩擦系数低，能够在缺少额外润滑的情况下长期保持顺滑的换挡手感，耐磨寿命远超普通塑料材质，适合高频率换挡的运营类车辆。衬套的内壁设计有微小的储油槽结构，能够留存少量润滑脂，在长期使用过程中持续释放润滑，进一步降低摩擦阻力，减少换挡操作的卡顿感。

从安装边界来看，该衬套的轴向长度、外径尺寸、开口宽度以及定位凸台的位置尺寸，完全复刻原厂衬套的安装参数，替换时无需对换挡拨叉或者换挡轴进行任何二次加工，直接压入即可完成装配，能够完全恢复原厂换挡机构的配合间隙，消除因衬套磨损产生的挡位虚位。在实际装车场景中，该衬套需要承受换挡时的瞬时冲击载荷，尤其是在重载起步、快速换挡的操作下，衬套需要能够分散换挡轴传递的径向力，避免应力集中导致拨叉孔出现磨损扩大，因此衬套的端面做了微小的倒角处理，既方便压装时的导向，又能减少压装过程中对拨叉安装孔边缘的刮削损伤，保证安装孔的完整性。

在三维建模过程中，该衬套的结构需要重点关注开口处的应力集中问题，开口的根部做了圆弧过渡处理，避免衬套在压装或者承受冲击载荷时出现根部开裂的情况；C型结构的开口弹性经过校核，既保证压装时衬套能够产生适量的弹性变形顺利进入安装孔，又能在压装后凭借自身弹性紧贴安装孔内壁，保证配合的紧密性。衬套的内外圆同轴度公差控制在合理范围内，避免因同轴度偏差导致换挡轴转动时出现卡滞，影响换挡手感；定位凸台的尺寸公差与拨叉定位槽采用小间隙配合，既能够限制衬套转动，又不会因为公差过小导致装配困难。

从实际使用场景出发，这类替换衬套主要面向售后维修市场，解决原厂衬套磨损后的更换需求，相比金属材质的衬套，工程塑料材质的衬套具备自润滑、重量轻、不会对换挡轴造成异常磨损的优势，因为如果衬套硬度过高，长期摩擦会导致换挡轴表面出现磨损，后续维修就需要更换成本更高的换挡轴，而硬度适中的工程塑料衬套，磨损只会发生在衬套本身，更换成本更低，同时能够保护核心的换挡轴零件。在不同的工况环境下，用户可以根据自身的使用场景选择对应材质的衬套：如果是南方高温高湿地区使用，ASA材质的抗老化性能更能适应长期的户外停放环境；如果是北方低温地区，需要选择耐低温改性的尼龙材质，避免低温下材料变脆导致衬套碎裂；如果是日常家用代步使用，ABS材质的衬套完全能够满足全生命周期的使用需求。

在结构细节上，衬套的两端面均做了去毛刺处理，避免装配后毛刺脱落进入换挡机构内部，造成卡滞或者异常磨损；外壁的粗糙度控制在合理范围，保证压装时的顺畅度，同时过盈配合的摩擦力足够防止衬套窜动；内壁的粗糙度要求更高，减少与换挡轴的摩擦阻力，提升换挡操作的顺滑度。整个衬套的结构没有多余的冗余设计，所有的结构特征都服务于装配便利性、使用可靠性与耐磨性能，完全匹配沃尔沃M系列变速箱换挡机构的安装空间与载荷要求，能够直接替换原厂零件，恢复换挡机构的正常操作性能。
