带散热鳍片的密封式方形壳体结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1194333
  • 带散热鳍片的密封式方形壳体结构设计

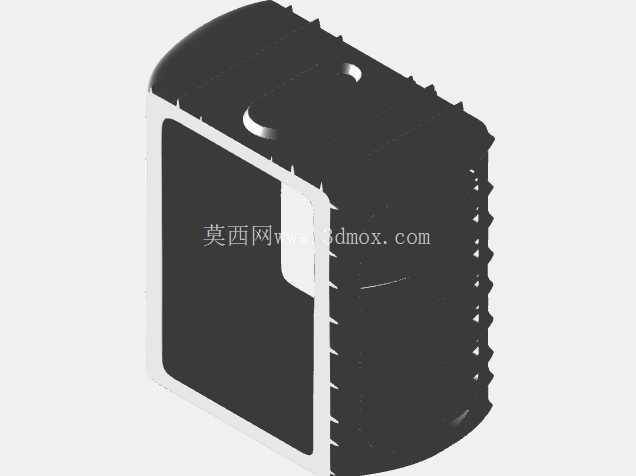

这款方形壳体结构在工业场景中多用于内置发热电子元件、小型动力模块的防护与承载,常见于户外工控模块、小型车载电控单元、工业传感节点的封装环节,需要同时满足结构防护、散热传导、快速装配三类核心需求。从实际使用场景出发,这类壳体长期处于存在粉尘、少量喷淋、温度波动的工业环境,因此结构设计上首先考虑了密封贴合的边界条件,壳体正面预留的整圈平面压合边,可配合密封胶条实现端面静密封,压合边的宽度经过匹配计算,能够在常规M3螺丝锁紧的压力下保证胶条压缩量处于合理区间,避免压缩过度导致胶条永久变形失效,或是压缩量不足出现密封缝隙。

壳体侧面排布的连续竖向鳍片结构,并非装饰性设计,而是针对内置发热元件的被动散热方案做的结构优化:鳍片的厚度控制在均匀壁厚范围内,避免压铸成型时出现缩孔、冷隔缺陷,鳍片之间的间距兼顾散热面积与压铸模具的脱模斜度要求,既保证足够的散热面积将内置元件工作产生的热量通过壳体传导至鳍片后与空气对流交换,也不会因为鳍片过密导致模具加工难度陡增、成型后飞边难以清理。壳体顶部设置的两处内凹式提位结构,一方面可作为装配时的抓取受力点,方便生产线作业人员快速取件对位,另一方面内凹结构不会突出壳体外轮廓,避免在设备整体装配时与相邻部件产生干涉,同时该内凹结构也可作为标识粘贴的定位区域,保证产品标识粘贴位置统一规整。

从安装边界来看,壳体整体采用圆角过渡的方形轮廓,所有外部棱边均做了小尺寸倒角处理,避免装配过程中锐边划伤操作人员,也能减少应力集中导致的壳体受外力冲击时开裂的风险。壳体侧面的鳍片末端与壳体安装基准面保持齐平,保证壳体安装到配套基座时能够完全贴合,不会因为鳍片突出导致安装倾斜。壳体内部预留的空腔结构,可根据内置元件的排布做局部筋位的适配,当前基础结构的壁厚均匀性控制在压铸工艺要求的合理范围内,不同壁厚位置的过渡均采用圆角衔接,避免成型时出现壁厚突变导致的气孔、填充不足问题。

在结构设计思路上,这款壳体优先平衡了工艺可行性与使用性能:没有为了追求散热面积盲目加高鳍片高度,而是根据常规内置10-15W发热元件的散热需求匹配鳍片总散热面积,同时控制壳体整体重量,减少材料消耗;密封面的平面度要求在结构设计时预留了后续机加工的余量位置,压铸成型后仅需对密封面做少量精铣即可满足密封平面度要求,不需要对整个壳体做全加工,有效控制加工成本。壳体上没有设置多余的外凸结构,整体外轮廓规整,既方便压铸模具的抽芯结构设计,减少模具侧抽芯的复杂程度,也方便后续批量生产时的堆叠转运,减少转运过程中部件磕碰损坏的概率。

实际选型使用时,可根据内置元件的接口位置,在壳体对应侧面预留开孔位,当前基础结构的侧壁厚度足够支撑M12及以下规格的防水接头安装,开孔后配合接头自带的密封垫圈即可满足整体防护等级要求。壳体的安装固定可通过底部预设的隐藏式安装柱实现,安装柱的位置避开内部元件的常规排布区域,螺丝从底部锁紧时不会突出壳体内腔,避免刮伤内部电路板或元件,同时安装柱的高度经过匹配,保证壳体安装后底部与安装基面之间留有微小间隙,可用于走线或是辅助底部散热。
