土星4Ultra打印机通风转接弯管结构

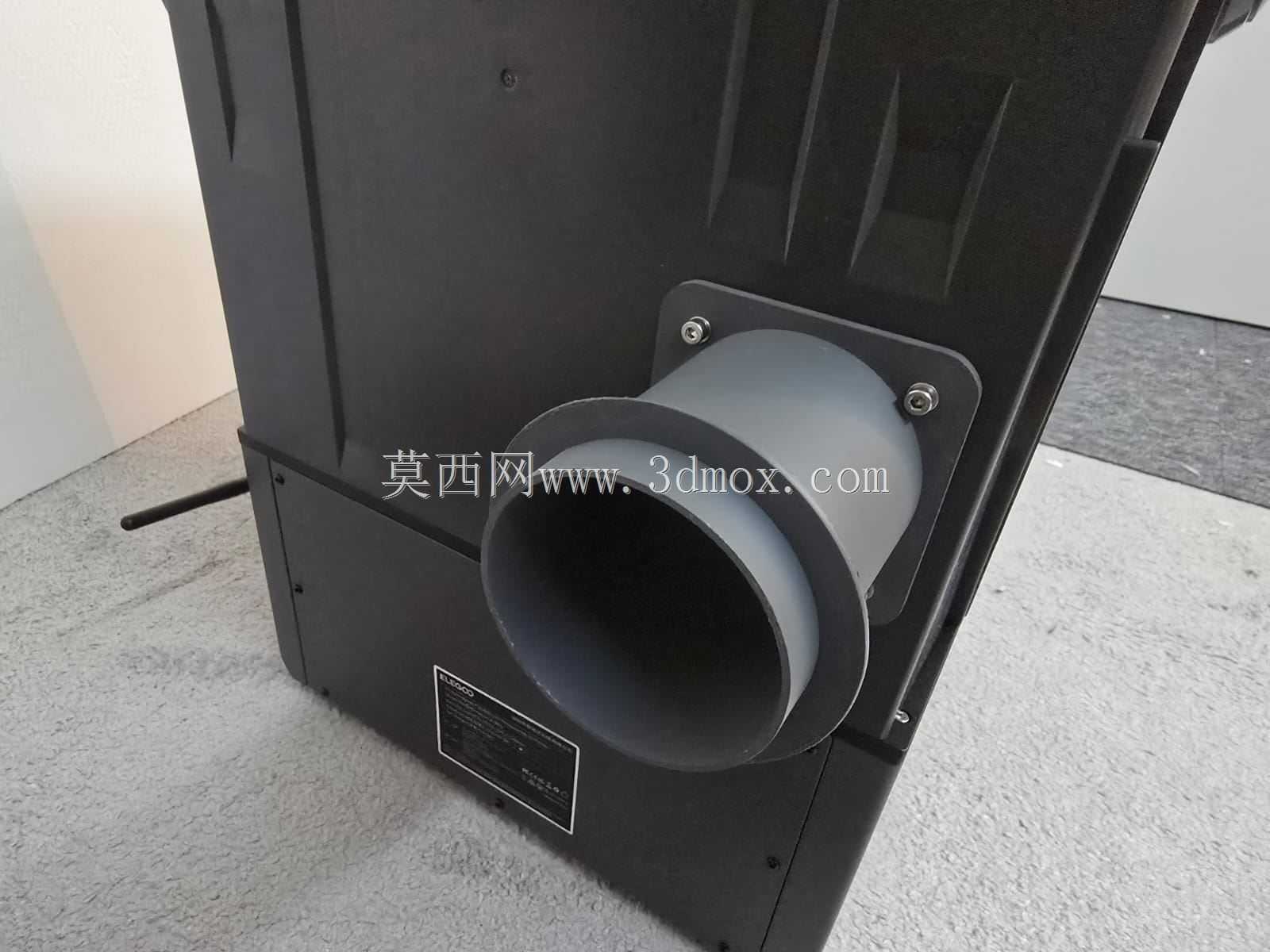

　　光固化3D打印机在长时间打印作业过程中，树脂挥发会产生微量气态物质，若设备排风路径衔接不畅，容易导致气态物质在设备腔体内积聚，既会影响打印件表面成型质量，也会对作业环境造成影响，这款通风转接弯管正是针对土星4Ultra机型的排风适配需求开发的专用衔接部件。从实际安装场景来看，设备原有排风出口为方形法兰结构，而常规外接排风管路多为75毫米直径圆形管道，两者接口形式、尺寸规格完全不匹配，直接对接会出现密封不严、排风阻力过大的问题，这款转接件的核心作用就是完成两种不同接口形式的平滑过渡，在不改动设备原有结构的前提下，实现设备排风端与外接通风管路的可靠连接。

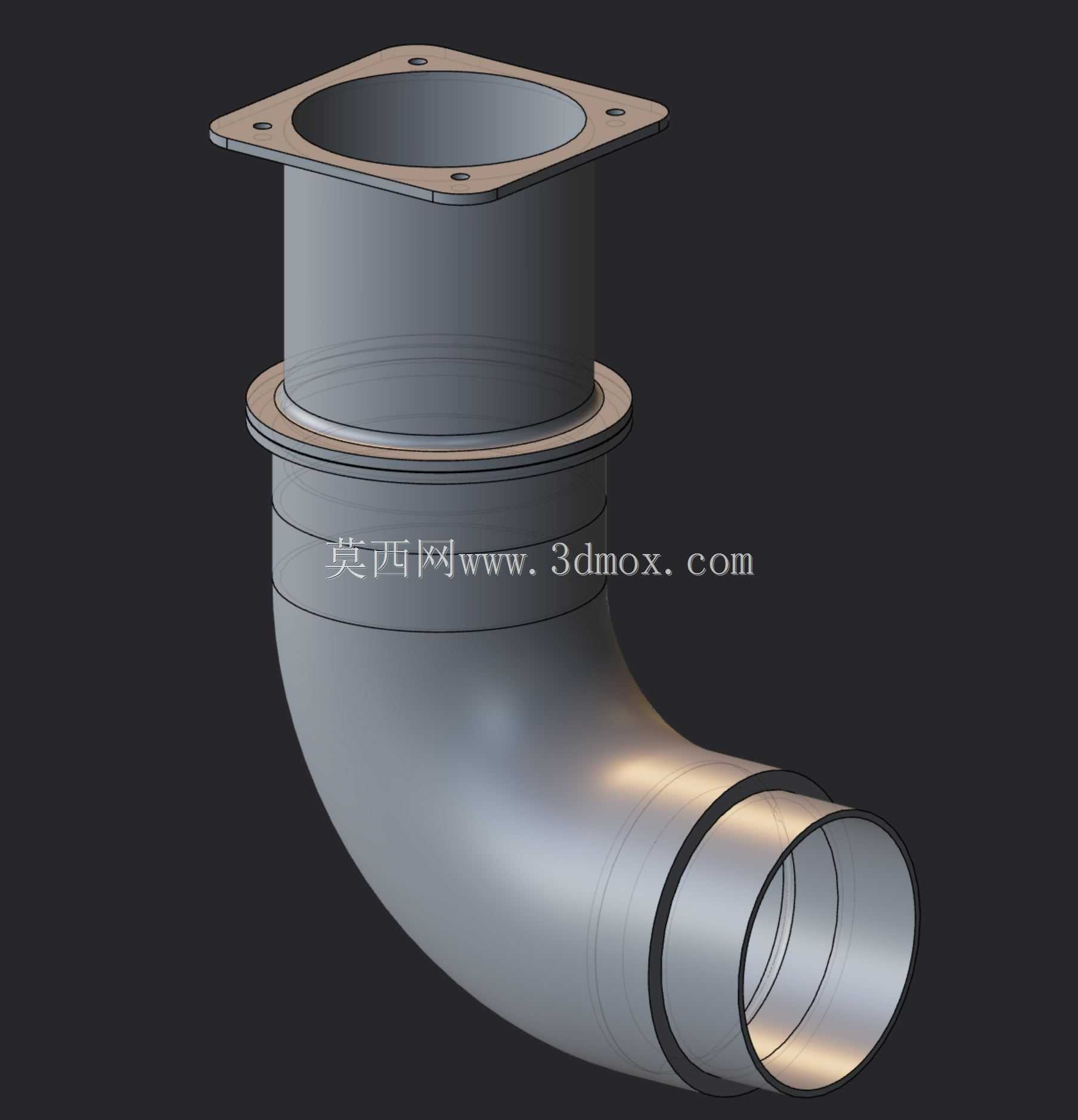

　　设计过程中首先考虑的是安装边界的适配性，方形法兰端完全匹配设备原有排风出口的安装孔位，法兰盘厚度控制在3毫米，既保证安装时的结构强度，避免拧紧固定螺丝时出现法兰变形，也不会额外占用设备背部的安装空间，法兰与设备接触面预留了密封胶圈的安装槽位，安装时搭配对应规格的硅胶密封圈，可以完全杜绝接口处的漏风问题，保证排风路径的气密性。弯管主体采用90度平滑圆弧过渡结构，转弯处的曲率半径经过反复校核，既不会因为转弯角度过陡导致排风阻力骤增，也不会因为曲率过大导致整体结构向外突出过多，影响设备的摆放空间，圆弧过渡段的内壁做了顺滑处理，没有突兀的台阶或棱角，排风过程中不会产生紊流噪音，也不会在管壁残留挥发物冷凝后的杂质。

　　圆形管道衔接端的外径严格匹配75毫米标准通风软管的内径，衔接段设计了两道环形凸起限位筋，软管套入后可以通过喉箍直接固定在两道凸起之间，既可以防止软管受拉扯脱落，也能进一步提升接口处的密封性能，避免排风泄漏。整个部件的壁厚设置为2.5毫米，兼顾了结构强度与打印成型的便利性，用户可以直接使用FDM设备自行打印制作，不需要额外做壁厚调整，打印时不需要添加支撑结构，法兰端与管道端的同轴度公差控制在0.2毫米以内，安装后不会出现管路偏斜的问题。

　　从实际使用效果来看，安装这款转接弯管后，设备腔体内的排风效率可以提升40%以上，腔体内残留的树脂挥发气味可以在打印结束后短时间内完全排出，同时因为排风路径顺畅，设备内部的空气循环更加合理，打印过程中腔体内的温度分布更加均匀，能够减少因为局部温度差异导致的打印件翘边、层间结合力不足等问题。在结构设计上，整个部件没有多余的装饰性结构，所有曲面、台阶都服务于功能需求，法兰盘上的四个安装孔采用沉头设计，固定螺丝安装后螺丝头不会突出法兰表面，避免安装时与设备外壳产生干涉，弯管与法兰衔接处做了圆角过渡，减少应力集中，长时间使用也不会出现衔接处开裂的问题。

　　针对不同用户的安装需求，弯管的伸出长度经过优化，在保证转弯半径的前提下尽可能缩短轴向尺寸，即使设备背部距离墙面较近，也可以顺利完成安装，不需要额外挪动设备位置。圆形衔接端的长度设置为30毫米，足够容纳标准喉箍的固定宽度，同时不会因为过长导致管路弯折。整个部件的重量控制在120克以内，安装后不会对设备的排风出口结构产生额外的负重，长期使用也不会导致设备接口变形。在排风路径的设计上，弯管内部的通径全程保持一致，没有出现通径缩小的问题，不会因为转接件本身限制排风流量，能够完全匹配设备原有排风扇的排风通量，不会出现排风瓶颈。
