宜家Tuppplur气缸适配插入件结构

日常做民用五金备件的结构复刻时，这类插入件是很典型的小尺寸功能件，最初接触这个结构是在做家居五金备件适配项目时，客户需要替换原有损坏的气缸端部插接件，要求不用改动原有气缸的安装位，直接替换就能用。先从实际安装场景说，这类插入件主要用在小型气动气缸的端部，作为气缸和外部执行件的连接过渡结构，常见于小型家居气动升降装置、小型工装的气动推压工位，比如小型柜门的气动撑杆端部、小型压紧工装的气缸输出端，用来填补气缸杆和安装孔之间的间隙，同时传递气缸的直线推力，避免气缸杆直接和安装硬接触造成杆端磨损。

从功能特性上看，这个插入件采用了带法兰盘的胀开式插接结构，端部的十字开槽是核心功能设计，当插入对应尺寸的气缸内孔时，开槽的瓣片会受内孔挤压产生微量弹性变形，靠变形产生的胀紧力把整个插入件固定在气缸端部，不需要额外的紧固件，安装时直接对准孔位压入即可，拆卸时用平口工具撬住法兰盘背面就能拔出，拆装效率比螺纹连接高很多，适合需要频繁更换备件的民用场景。法兰盘的作用是做轴向定位，插入到位后法兰盘端面贴紧气缸的安装端面，限制插入件的轴向窜动，避免插入件在气缸往复动作时滑入气缸内部造成卡滞。

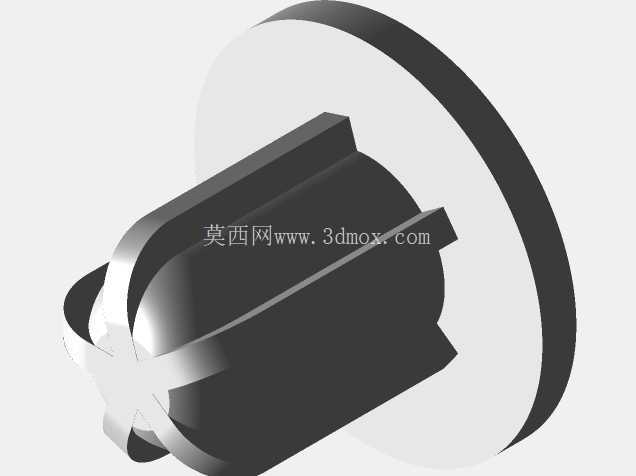

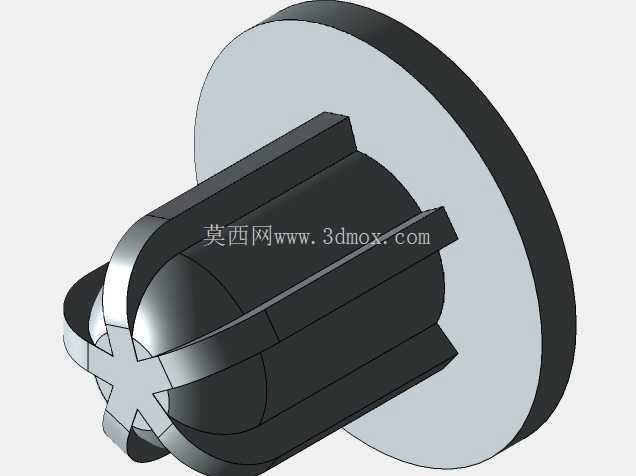

设计思路上，整个结构没有复杂的曲面，全部采用规则的回转体加直槽特征，建模时先做主体的回转轮廓，确定法兰盘的外径、主体插接段的外径、内孔的配合尺寸，再做端部的十字开槽，开槽的宽度和深度直接决定了瓣片的弹性变形量，开槽过深会导致瓣片强度不足，气缸推力大时容易断裂，开槽过浅则胀紧力不够，工作时容易脱落，实际建模时要根据气缸内孔的公差带调整开槽尺寸，保证插入后既有足够的抱紧力，又不会因为变形量过大导致瓣片产生塑性变形。插接段的外圆做了微小的导入锥度，端部做了倒角，方便安装时对准孔位，不会因为孔口的毛刺卡住无法压入。

安装边界方面，法兰盘的外径要大于气缸安装孔的直径，保证轴向定位可靠，法兰盘的厚度不需要太厚，只要能承受压入时的敲击力和工作时的轴向推力即可，过厚会增加不必要的安装空间占用。插接段的长度要和气缸内孔的深度匹配，插入后瓣片的位置要完全处于气缸内孔的有效配合段内，不能让开槽部分伸出孔外，否则瓣片没有孔壁的约束会失去胀紧力。整个零件的尺寸公差不需要太高，插接段的外圆公差取h8即可，法兰盘的端面和插接段的轴线垂直度控制在0.1mm以内，就能保证安装后不会出现偏斜。这类零件一般用耐磨的工程塑料制作，也可以根据受力需求换成铝合金材质，塑料件的弹性更好，胀紧时的变形量更大，适合小载荷的民用场景，铝合金件的强度更高，适合载荷稍大的工装场景。实际做结构优化时，可以在瓣片的外圆增加微小的凸点，进一步提高胀紧后的摩擦力，防止往复动作时出现松动，也可以在法兰盘上增加定位缺口，和气缸端面的定位凸台配合，防止插入件在孔内转动。
