简化型辅助叉结构设计方案

在自动化产线上下料、小型工件转运、工装定位夹持的日常作业场景里，这类简化结构的辅助叉是适配轻载工况的高性价比构件，和重载型叉取部件不同，它的设计初衷是覆盖小尺寸、低重量工件的临时托举、定位、辅助移位需求，不需要承担大吨位载荷，因此在结构上做了大量轻量化优化，同时保留核心的功能接触面，避免冗余结构带来的材料浪费与安装空间占用。

从实际使用场景来看，这类辅助叉常配套在小型输送线末端、工装台侧方、检测工位的辅助定位机构上，比如小尺寸冲压件在工序间流转时，不需要复杂的夹爪抱紧，只需要两个叉臂托住工件的非加工面，就能完成短距离的移位，或是在工件放置到工装夹具前，用辅助叉做预定位，避免工件直接磕碰定位销造成定位面损伤。还有部分算法测试场景下，这类结构规则、曲面特征简洁的构件，也常被用作视觉识别、运动路径规划的测试靶件，因为它的轮廓特征清晰，没有复杂的细碎曲面，能快速验证算法对叉类构件的识别精度与路径避让逻辑。

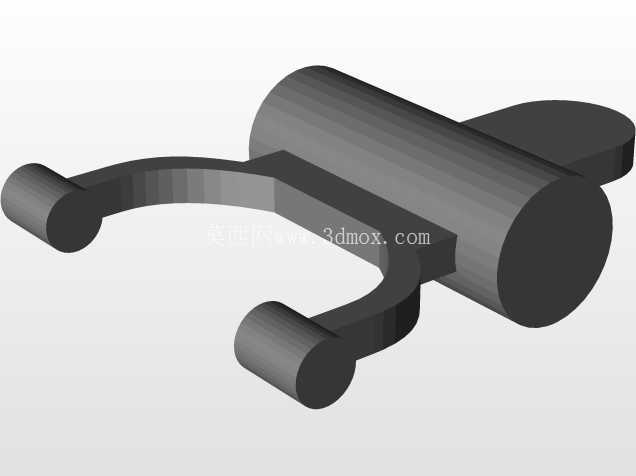

从功能特性上看，这个辅助叉采用单圆柱主体作为安装基座，两个弧形叉臂从圆柱主体侧方延伸而出，叉臂末端做了圆柱头的圆滑过渡，没有尖锐棱角，一方面是避免叉取工件时刮伤工件表面，另一方面也能降低操作人员误触时的磕碰风险。圆柱主体的设计是为了适配快装式的安装座，只需要将圆柱段插入对应内径的安装孔，锁紧侧面的顶丝就能完成固定，不需要复杂的法兰对接或是多螺栓紧固，拆装调整的效率很高，适合需要频繁更换工装的小批量多品种生产场景。叉臂的弧形走向是经过受力校核的，弧形轮廓能让叉臂在托举工件时，应力沿着臂身均匀分散，不会在根部出现应力集中断裂的问题，同时弧形的内凹面刚好能贴合常见的轴类、小壳体类工件的外轮廓，托举时工件不容易侧滑移位。

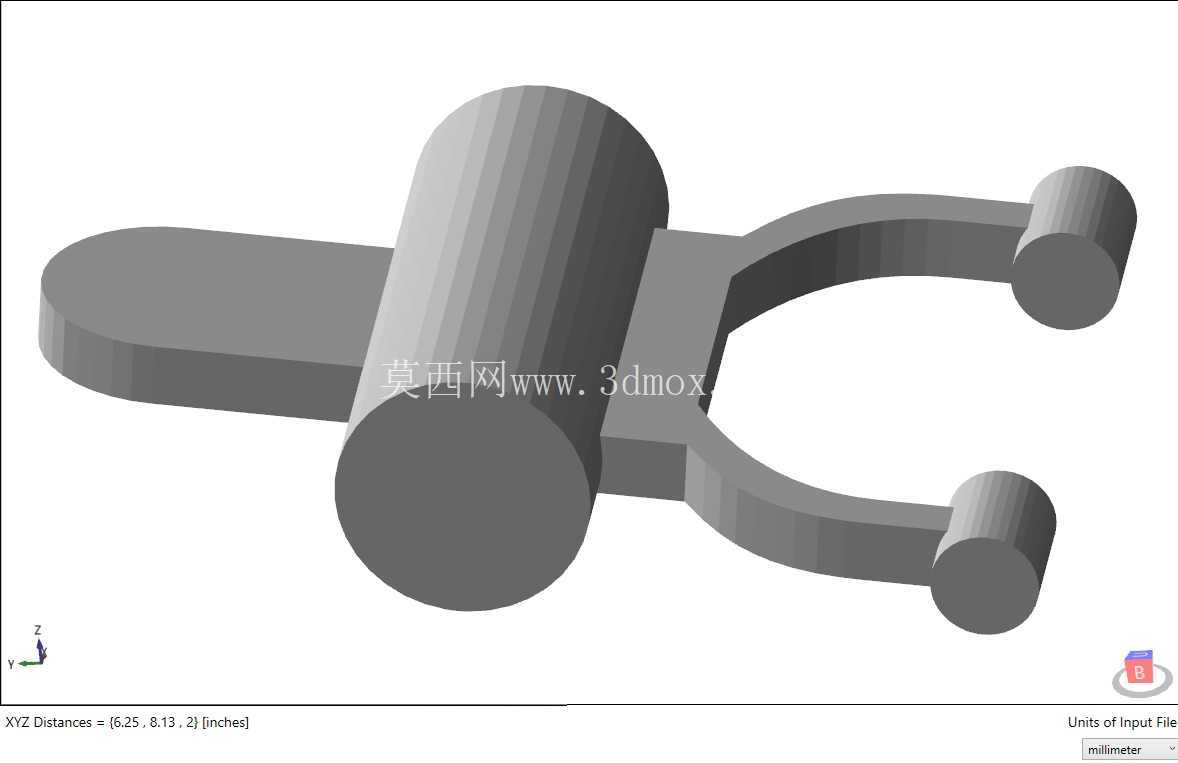

设计思路上，这个简化版本没有照搬传统辅助叉的多加强筋、宽叉臂结构，而是针对毫米级单位的小尺寸工件作业场景做了适配，整体结构做了等比例缩减，叉臂的厚度、圆柱主体的直径都匹配轻载工况的受力需求，没有冗余的材料堆砌。两个叉臂的间距经过测算，刚好能避开常见小工件的底部凸起特征，托举时接触面落在工件的平整支撑面上，不会压到工件的加工面或是装配特征。圆柱主体后方延伸出的小平板结构，是作为安装时的限位面，当圆柱段插入安装孔后，这个平板会贴住安装座的端面，既能保证插入深度一致，也能承受一定的轴向力，避免叉取工件时整个构件往安装孔内窜动。

从安装边界来看，圆柱主体的外径是核心安装尺寸，配套的安装孔内径需要和它做间隙配合，保证插拔顺畅的同时不会出现过大的晃动间隙。两个叉臂的展开宽度决定了它能适配的工件尺寸范围，超过这个宽度的工件无法稳定托举，过小的工件则容易从两个叉臂的间隙中掉落，选型时需要匹配对应工件的底部支撑跨度。叉臂的下探深度决定了它能伸入的工件下方空间高度，如果工件下方的避让空间小于这个尺寸，叉臂就无法顺利伸到工件下方完成托举动作。整个构件的外形没有超出圆柱主体的径向投影太多，安装后不会占用过多的周边空间，适合在布局紧凑的小型工装上使用，不会和周边的气缸、传感器等部件产生运动干涉。

在实际使用中，这类辅助叉不需要做复杂的维护，因为结构没有活动部件，只要定期检查叉臂根部有没有出现形变、圆柱安装面有没有磨损松动即可，相比带活动关节的夹爪类部件，它的故障率更低，成本也只有夹爪机构的几分之一，对于不需要大夹紧力、只需要辅助托举定位的工位来说，是非常实用的结构选择。它的stl格式文件也能直接导入到仿真软件中，做运动干涉仿真、受力有限元分析，不需要额外做模型简化，因为本身结构就足够简洁，网格划分的效率很高，能快速得到仿真结果，辅助设计人员做结构优化。
