无螺纹六角光面基础连接螺母结构

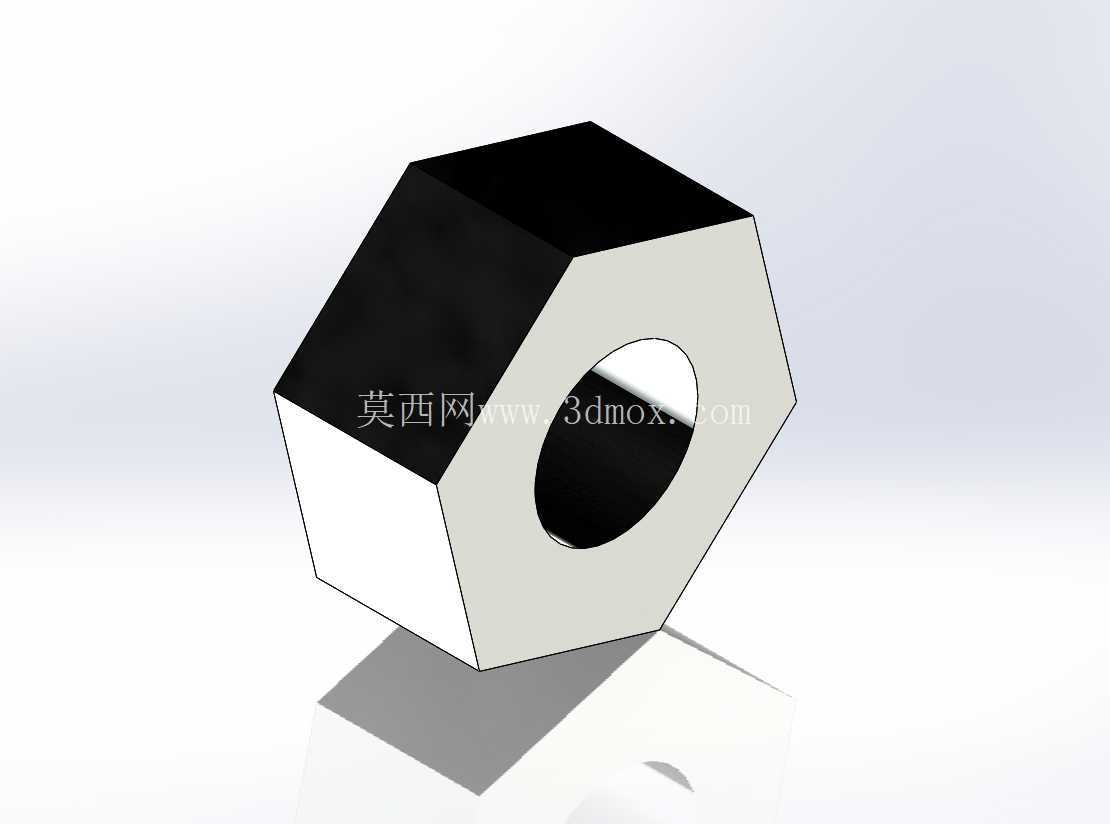

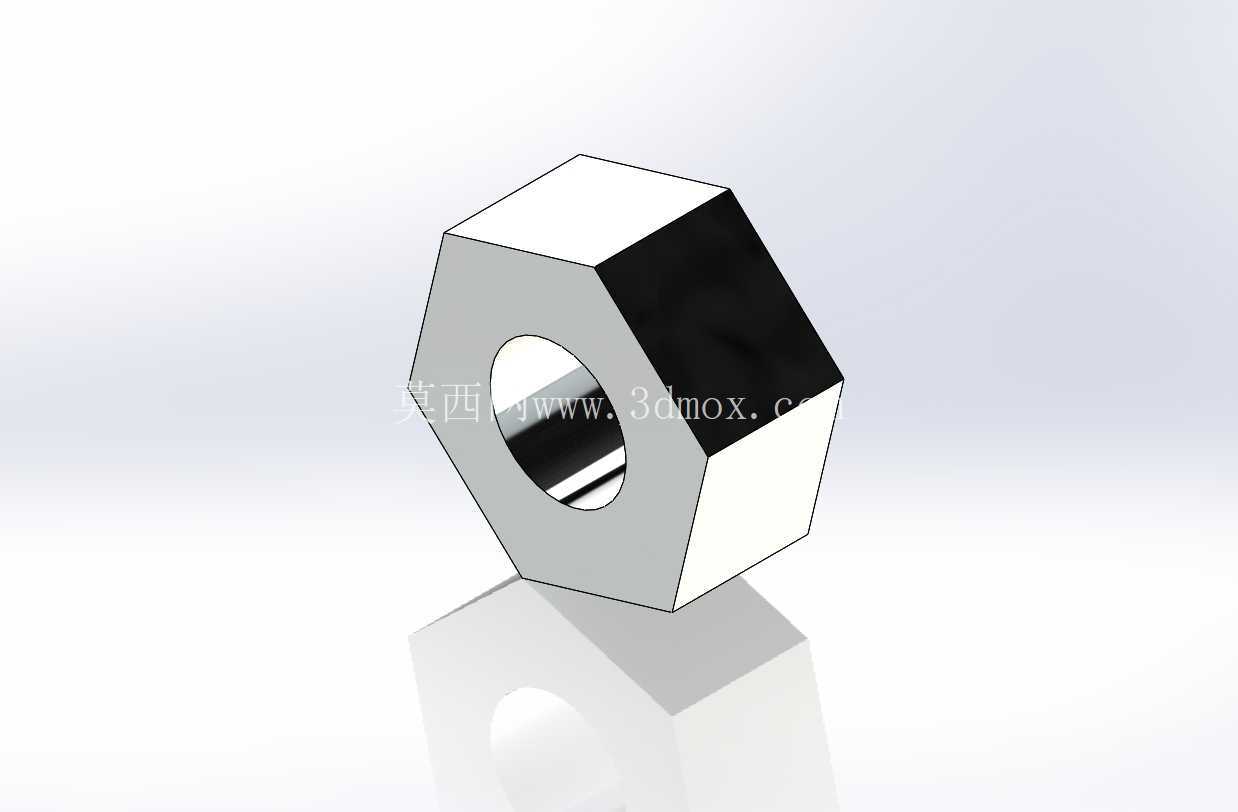

在各类工装夹具、简易定位机构以及教学演示用机械组件的装配场景中，这类无螺纹的六角光面螺母是出现频率极高的基础结构件，它不承担传统螺纹副的旋合锁紧功能，更多是作为定位衬套、间隔垫块或者快拆机构的滑动配合件使用。从结构设计逻辑来看，该零件采用正六角形的外轮廓，是为了适配标准开口扳手的夹持尺寸，在需要周向固定或者手动调整位置的工况下，操作人员可以用常规扳手卡住六角面施加扭矩，不需要额外设计夹持位，能大幅降低现场装配的工具适配成本。内孔为光滑通孔设计，孔壁与对应光轴的配合公差通常选取H7/g6的间隙配合等级，既可以保证轴件在孔内顺畅滑动，又不会因为间隙过大出现径向窜动，影响整套机构的定位精度。

从外形尺寸与安装边界来看，该零件的六角对边尺寸严格遵循普通六角螺母的标准系列参数，厚度尺寸则根据实际使用场景的间隔需求做了适配，不需要像标准螺纹螺母那样预留螺纹旋合的有效牙长，因此厚度可以做得更薄，在空间受限的叠层装配场景中，能有效压缩整体结构的轴向尺寸。零件的六个外角均做了极小的倒角处理，不是尖锐的直角结构，这一设计细节一方面是为了避免装配过程中锐角划伤操作人员的手部，另一方面也能在装入对应六角沉孔的时候起到导向作用，不需要严格对准角度就能顺利放入，提升批量装配的效率。

在实际设备应用中，这类光面螺母常被用在快速夹钳的导向部位，作为夹钳臂的滑动衬套使用，光孔内可以加注少量润滑脂，降低往复滑动过程中的磨损，相比带螺纹的螺母，它没有牙型缝隙积存粉尘和切削液，在机加工工位的工装夹具上使用时，清理维护的成本更低。另外在一些教学用机械拆装实训台架上，这类无螺纹螺母也被作为基础认知零件，帮助初学者理解六角紧固件的外形特征与夹持原理，不需要考虑螺纹旋合的操作难度，适合入门阶段的装配练习。

设计这类零件的三维模型时，需要重点关注六角轮廓的对称度公差，六个侧面相对于内孔中心的对称度误差需要控制在0.1mm以内，否则扳手夹持时会出现偏载，导致局部应力集中，长期受力后容易出现侧面变形。内孔的圆柱度公差也需要严格控制，避免出现锥度或者椭圆度误差，导致和光轴配合时出现卡滞或者晃动的问题。零件的两个端面需要保证与内孔轴线的垂直度，作为间隔垫块使用时，两端面贴合其他零件表面不会出现倾斜，保证装配后的整体平行度要求。

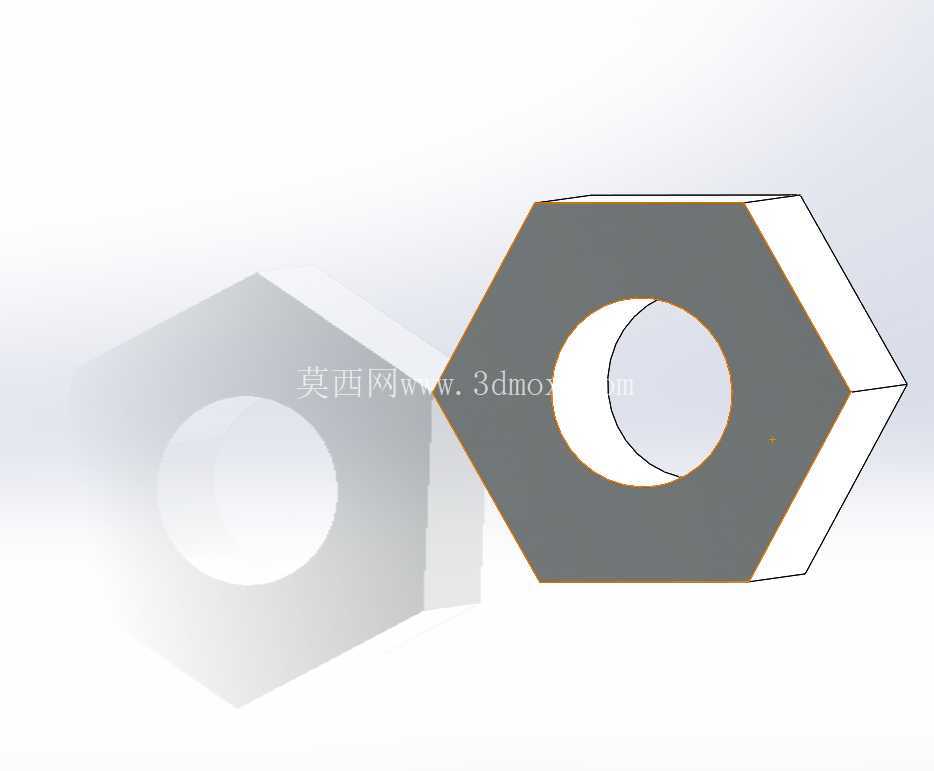

不同于带螺纹的锁紧螺母，这类光面六角件不需要加工内螺纹，生产工艺上可以直接采用冷镦成型后做内孔精加工，生产效率更高，成本也更低，适合大批量的工装配套使用。在三维建模过程中，通常先绘制正六边形草图，拉伸得到主体轮廓后再切除内孔，最后添加边角倒角，建模逻辑简单，但需要严格核对六角对边、对角以及内孔的尺寸匹配关系，避免出现尺寸偏差导致后续生产的零件无法和标准工具、对应轴件适配。在装配体中调用该模型时，可以直接将内孔与光轴做同轴配合，六角面可以根据需求添加平行或者角度配合，模拟实际装配中的周向固定状态，不需要额外添加螺纹配合约束，能提升装配体的建模效率，减少不必要的特征运算。
